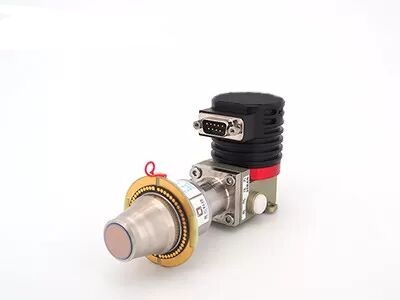

T2SL Dewar Integrated Cooler Assembly 640x512 15μm Detettore a infrarossi raffreddato per la sorveglianza a lungo raggio
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C615H |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | 20 mK(F2/F4) |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μmMW | Frequenza pixel effettiva | ≥ 99,76% |
| Dispositivo di raffreddamento criogenico | LS711H/RS028 | Massimo. Frequenza fotogrammi | 100Hz |
| Evidenziare | Rivelatore infrarosso di F1.5 MWIR MCT,Rivelatore infrarosso 30uM di MCT,Rivelatore infrarosso 320x256 di RS058 MWIR |
||
Descrizione di prodotto
Descrizione del prodotto
Costruito sulla tecnologia Type‑II Superlattice e su un design di criorefrigeratore lineare, il detector a infrarossi raffreddato C615H HOT offre una risoluzione di 640×512 con pixel da 15 μm. Operando il suo piano focale a 150 K, mantiene prestazioni di rilevamento superiori raggiungendo eccellenti caratteristiche SWaP: un fattore di forma leggero di 235 g, un consumo energetico stabile di 3 W e un rapido raffreddamento di 2,5 minuti. Gli ingombri meccanici compatti supportano un'integrazione flessibile e un MTTF di ≥25.000 ore garantisce una lunga durata di servizio. Questo detector soddisfa le richieste del mercato di sistemi di imaging termico affidabili con manutenzione a basso costo.
Caratteristiche principali
Design ottimizzato SWaP
- Dimensioni Dewar: φ33 × 37,5 × 70 mm; Criorefrigeratore: φ26 × 55,8 mm — consentendo un'integrazione flessibile
- Peso ridotto a 235 g; consumo energetico stabile ridotto a 3 W
Raffreddamento rapido, avvio veloce
- Tempo di raffreddamento fino a 2,5 minuti
Durata estesa, funzionamento efficiente
- MTTF ≥ 25.000 ore
Specifiche del prodotto
| Parametro | Specifiche |
|---|---|
| Modello | C615H |
| Materiale sensibile | T2SL |
| Risoluzione | 640×512 |
| Dimensione pixel | 15 μm |
| Risposta spettrale | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| NETD tipico | 20 mK (F2/F4) |
| Frequenza fotogrammi max. | 100 Hz |
| Frequenza pixel effettiva | ≥ 99,76% |
| Non uniformità di risposta | ≤ 8% |
| Temperatura operativa | -45 ℃ ~ +71 ℃ |
| Criorefrigeratore | LS711H | RS028 |
| Tempo di raffreddamento (23 ℃) | ≤ 3 min | ≤ 2,5 min |
| Consumo energetico max. (71 ℃) | ≤ 12 W | ≤ 12 W |
| Consumo energetico stabile (23 ℃) | ≤ 3 W | ≤ 3,5 W |
| Dimensioni (mm) | Criorefrigeratore: φ26 × 55,8 | 86 × 43 × 57 Dewar: 33 × 37,5 × 70 |
| Peso (g) | ≤ 235 | ≤ 250 |
Applicazioni industriali
Il detector a infrarossi raffreddato criogenicamente C615H MWIR è ampiamente utilizzato in molti campi, tra cui il test non distruttivo (NDT), il monitoraggio ambientale, la sorveglianza a lungo raggio e la ricerca scientifica.
Servizio personalizzato
- Personalizzazione del prodotto: Regola le configurazioni e adatta gli algoritmi per soddisfare i requisiti specifici del settore.
- Supporto tecnico e formazione in loco: Fornisci ai clienti principali la configurazione del sistema pratica e la formazione operativa.
- Innovazione congiunta per nuovi prodotti e mercati: Collabora con i clienti per co-sviluppare soluzioni innovative per applicazioni a infrarossi.
Domande frequenti
1. Cos'è la radiazione infrarossa?
Quando si parla di imaging termico a infrarossi, il primo concetto da considerare è la radiazione infrarossa (IR). La lunghezza d'onda dell'energia della radiazione infrarossa inizia a circa 700 nm e si estende fino a circa 1 mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile ai nostri occhi perché, nell'intero spettro elettromagnetico, l'occhio nudo può vedere solo la luce visibile.
2. Come funziona un termografo a infrarossi?
Il componente principale delle apparecchiature a infrarossi è il detector termico a infrarossi, che può rilevare sensibilmente le minuscole differenze di temperatura degli oggetti circostanti. Successivamente, raccoglie queste informazioni sulla radiazione dall'oggetto ed emette informazioni sulla temperatura per l'imaging in base a tali differenze di temperatura. Più caldo è l'oggetto, maggiore è la radiazione infrarossa che produce. Se l'intensità è sufficientemente elevata, puoi percepirla come calore.
