xGamma di temperature | -20℃~+550℃ (personalizzabile) | Accuratezza di temperatura | ±2℃ o ±2% |
---|---|---|---|
Risoluzione | 640x512/17μm | NETD | <30mK |
Ampiezza dello spettro | 8~14μm LW | Dimensione | 44.5x44.5x36.6mm |
Evidenziare | Il centro 25Hz del modulo della macchina fotografica,Il centro del modulo della macchina fotografica dei carichi utili del UAV,Il centro non raffreddato del modulo della macchina fotografica |

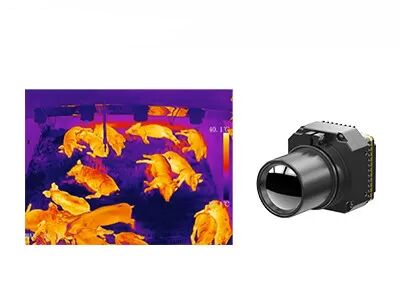

Il centro termico infrarosso 640x512/17μM For Industrial Thermography del modulo della macchina fotografica
Il modulo termico non raffreddato della macchina fotografica di PLUG617R consiste del rivelatore infrarosso di fpa non raffreddato di 640x512/17μm, della serie completa di componenti ottiche, del circuito professionale di elaborazione dei segnali e dell'algoritmo di elaborazione di immagini.
PLUG617R è un genere di modulo non raffreddato della macchina fotografica applicato nel campo della misura industriale della temperatura e di registrazione di immagini termiche. La gamma di temperature è personalizzabile, che può soddisfare le richieste specifiche della termografia industriale e presentare una chiara immagine termica.
Come produttori termici principali di un modulo della macchina fotografica, la tecnologia dei sensori globale è commessa ad aprire una nuova visione per la misura industriale della temperatura. Dopo gli anni di accumulazione tecnica e di esperienza pratica di campo della misura infrarossa della temperatura, abbiamo fornito ai nostri clienti una gamma completa di soluzioni della visione di registrazione di immagini termiche della macchina.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile
- Chiari qualità & dettagli di immagine
- Gamma di temperature personalizzabile
- Forte adattabilità ambientale
Modello | PLUG617R |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | <15s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm Lente motorizzata: 75mm/100mm/150mm |
Il modulo di registrazione di immagini termiche di PLUG617R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
