Modulo telecamera a infrarossi 1280x1024/12µm per termografia industriale
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN1212R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Intervallo di temperatura | -20℃~+550℃ (personalizzabile) | Precisione della temperatura | ±2℃ o ±2% |
|---|---|---|---|
| Risoluzione | 1280x1024/12μm | NET | ≤40mK/F1,0/25℃ |
| Gamma spettrale | 8~14μm LW | Frequenza fotogrammi digitali | 30Hz |
| Evidenziare | Il centro 640x512 del modulo della macchina fotografica,Il centro del modulo della macchina fotografica di termografia,modulo termico infrarosso della macchina fotografica 17um |
||
Descrizione di prodotto
1280x1024 12μm Modulo di fotocamera a infrarossi Core per termografia industriale

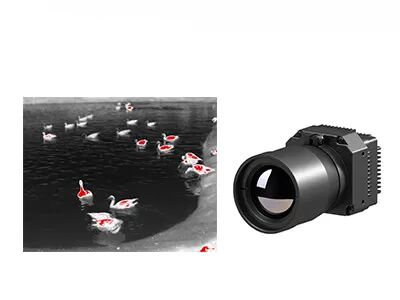

Visualizzazione del prodotto

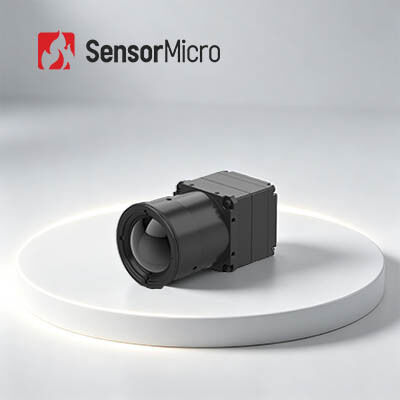

Il nucleo della fotocamera a infrarossi COIN1212R è dotato di un rilevatore a infrarossi non raffreddato da 1280*1024/12μm, integrato con circuiti avanzati di elaborazione del segnale e algoritmi di misurazione della temperatura.Supporta protocolli di comunicazione seriale ampiamente adottati e offre una varietà di interfacce di uscita video insieme a una gamma completa di opzioni di lenti ottiche.
Capace di rilevare rapidamente le differenze di temperatura e di fornire immagini termiche chiare e dati di temperatura precisi,semplifica in modo significativo lo sviluppo secondario dei sistemi di misurazione della temperatura.
Caratteristiche principali
Immagini ad alta definizione, rilevamento preciso
- Il rilevamento ad alta definizione a megapixel consente di misurare la temperatura a infrarossi su viste più ampie e aree più ampie
- Quando si monitorano piccole variazioni di temperatura, si rivelano chiaramente più dettagli termici del bersaglio
Completamente dotato ed efficace
- Sviluppato con un rivelatore infrarosso non raffreddato di grande formato di alto livello
- Integrato con più algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini
- Precisione di misurazione della temperatura fino a ±3°C o ±3%, supportando intervalli da -20°C a 150°C e da 0 a 550°C, con estensioni personalizzabili
Configurazioni multiple, integrazione rapida
- Supporta varie modalità di uscita di immagine tra cui DVP e BT.1120
- Immagine in formato RAW/YUV con controllo delle porte seriali
Specificativi del prodotto
| Modello | Coin1212R |
|---|---|
| Indicatori dei rilevatori IR |
Materiale sensibile:VOx Risoluzione:1280*1024 Dimensione dei pixel:12 μm Risposta spettrale:8 μm ~ 14 μm Tipico NETD:≤ 40mK/F1.0/25°C |
| Trattamento delle immagini |
Frequenza di fotogramma digitale:30 Hz Orario di avvio:6s Video analogo:/ Video digitale:RAW/YUV422/TMP Algoritmo immagine:Correzione delle non-uniformità (NUC), riduzione del rumore 3D (3DNR), soppressione del rumore 2D (DNS), compressione del range dinamico (DRC), potenziamento del bordo (EE) Visualizzazione dell'immagine:10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Software ICC:Modulo di controllo e video display |
| Altri dispositivi |
Interfaccia esterna standard:50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) Tavola di estensione:USB3.0 Interfaccia di comunicazione:TTL-232 Interfaccia video digitale:DVP16/BT.1120/MIPI Tensione di alimentazione:4.5~5.5V Consumo tipico di energia:1.0W |
| Misurazione della temperatura |
Temperatura di funzionamento:-10°C~+50°C Intervallo di misurazione della temperatura:-20°C~150°C, 0°C~550°C; Supporta la personalizzazione e l'espansione Accuratezza della misurazione della temperatura:Maggiore di ±2°C / ±2% Misurazione della temperatura parziale:Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura SDK:Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica |
Dimensione del nucleo nudo ((mm):14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm Peso del nucleo nudo ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g |
| Adattabilità all'ambiente |
Temperatura di funzionamento:-40°C~+70°C Temperatura di conservazione:-45°C~+85°C Umidità:5% ~ 95%, non condensante Vibrazione:5.35 grammi, Vibrazione casuale, 3-asse Impatto:Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione Certificazione:RoHS2.0/REACH |
| Lenti ottiche |
Lenti ottiche:Fuso atermico fisso: 14 mm/19 mm/24 mm Livello di protezione:IP67 ((Lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN1212R è ampiamente utilizzato nell'ispezione dell'energia elettrica, nella visione artificiale, nella sicurezza e nel monitoraggio dell'HVAC degli edifici, all'aperto, nella lotta contro gli incendi e nel soccorso, nell'applicazione della legge e nel soccorso, ecc.
Benefici del prodotto
Portfolio di prodotti diversificato
Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
Cos'è l'isoterma infrarosso?
La linea che collega i punti con lo stesso valore di temperatura sul grafico di isotermi è chiamata isoterma.che sono suddivise nelle seguenti situazioni::
- Se l'isoterma è scarsa, la differenza di temperatura tra luoghi diversi è relativamente piccola; se l'isoterma è densa, significa che la temperatura in luoghi diversi è molto diversa.
- Se l'isoterma è retta, significa che ci sono pochi fattori che influenzano la distribuzione della temperatura; se l'isoterma è curva,significa che ci sono molti fattori che influenzano la distribuzione della temperatura.
- La tendenza est-ovest significa che la temperatura varia con la latitudine, e il fattore di latitudine è il fattore principale; se l'isoterma è parallela alla costa,il che significa che la temperatura varia con la distanza dal mare, e la distanza dal mare è il fattore principale.
