xRisoluzione | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 20x20x10.4mm |
Evidenziare | Modulo infrarosso non raffreddato della macchina fotografica del VOx,Modulo infrarosso non raffreddato della macchina fotografica di LWIR,modulo della macchina fotografica di 1280x1024 LWIR |

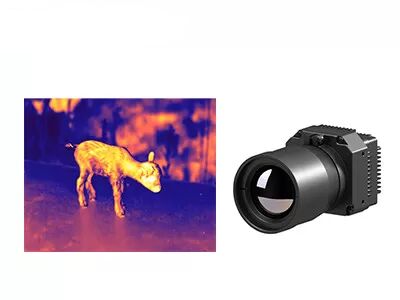

Modulo termico di alta risoluzione LWIR non raffreddato 1280x1024/12μM della macchina fotografica del VOx

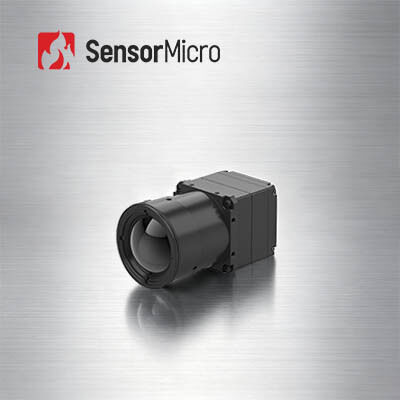

PLUG1212R è uno del modulo infrarosso non raffreddato della macchina fotografica di serie di PLUG-R sviluppato da tecnologia dei sensori globale (GST). Adotta il rivelatore infrarosso non raffreddato di microbolometer del VOx di matrice del piano focale preferito il mercato, circuito professionale di elaborazione dei segnali e la piattaforma di elaborazione di immagini, completamente trasforma la radiazione infrarossa dell'obiettivo nei dati della temperatura. La sua misura della temperatura è disponibile e la gamma di temperature può essere infuriarsi personalizzabile dal ℃ -20℃~150 per la misura industriale della temperatura.
Con grande risoluzione di matrice 1280x1024, il modulo termico non raffreddato di PLUG1212R ha potuto presentare più dettagli d'immagine e sostiene il più grande campo visivo. Fuoco di risoluzione spaziale riduttrice di offerta di dimensione del pixel di 12µm migliore il più breve e della lente ottica della partita raggiungere la stessa missione della gamma.
- Passo del pixel: 12μm
- Risoluzione: 1280x1024
- Campo: 8μm -14μm
- Alta sensibilità: NETD<30mk>
- Gamma di temperature: -20℃~150℃, 100℃~550℃
- Accuratezza di temperatura: ±2℃ o ±2%
- Alta affidabilità & forte adattabilità ambientale.
Modello | PLUG1212R |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | <25s> |
Video analogico | / |
Video di Digital | HDMI/RAW/YUV/BT1120 |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 5±0.5V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 56x56x40.2 |
Peso | ≤200g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 19mm/25mm |
Il modulo di immagine all'infrarosso di PLU1212R è ampiamente usato nell'elettricità di potere, nella visione artificiale, nell'ispezione della costruzione, ecc. petrochimico metallurgico.
1. Che cosa è isoterma infrarossa?
La linea che collega i punti con lo stesso valore della temperatura sul grafico di isoterma è chiamata isoterma. Le isoterme mostrano gli stati differenti e la temperatura rappresentata è inoltre differente, che sono divise nelle seguenti situazioni.
- Se l'isoterma è rada, la differenza della temperatura fra i posti differenti è relativamente piccola; se l'isoterma è densa, significa che la temperatura nei posti differenti è molto differente.
- Se l'isoterma è diritta, significa che ci sono pochi fattori che colpiscono la distribuzione della temperatura; se l'isoterma è curvata, significa che ci sono molti fattori che colpiscono la distribuzione della temperatura
- La tendenza est-ovest significa che la temperatura varia con la latitudine ed il fattore della latitudine è il fattore principale; se l'isoterma è parallela alla linea costiera, in modo da a significa che la temperatura varia con la distanza dal mare e la distanza dal mare è il fattore principale.
