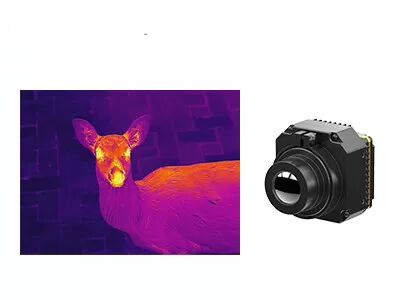

Ampiezza dello spettro termica infrarossa del modulo LWIR 8~14μm della macchina fotografica del VOx di alta risoluzione
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 20x20x10.4mm |
Evidenziare | Modulo di alta risoluzione della macchina fotografica di LWIR,modulo termico della macchina fotografica 14um,Il centro della macchina fotografica di registrazione di immagini termiche del VOx |

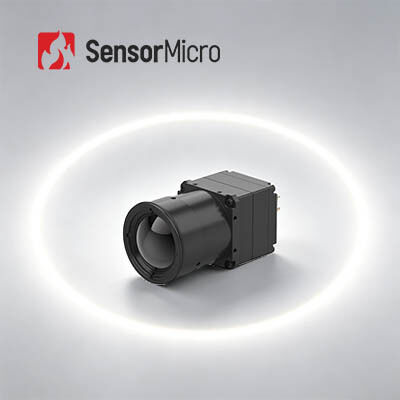

Modulo termico di alta risoluzione LWIR non raffreddato 1280x1024/12μM della macchina fotografica del VOx
PLUG1212R è uno del modulo infrarosso non raffreddato della macchina fotografica di serie di PLUG-R sviluppato da tecnologia dei sensori globale (GST). Adotta il rivelatore infrarosso non raffreddato di microbolometer del VOx di matrice del piano focale preferito il mercato, circuito professionale di elaborazione dei segnali e la piattaforma di elaborazione di immagini, completamente trasforma la radiazione infrarossa dell'obiettivo nei dati della temperatura. La sua misura della temperatura è disponibile e la gamma di temperature può essere infuriarsi personalizzabile dal ℃ -20℃~150 per la misura industriale della temperatura.
Con grande risoluzione di matrice 1280x1024, il modulo termico non raffreddato di PLUG1212R ha potuto presentare più dettagli d'immagine e sostiene il più grande campo visivo. Fuoco di risoluzione spaziale riduttrice di offerta di dimensione del pixel di 12µm migliore il più breve e della lente ottica della partita raggiungere la stessa missione della gamma.
- Passo del pixel: 12μm
- Risoluzione: 1280x1024
- Campo: 8μm -14μm
- Alta sensibilità: NETD<30mk>
- Gamma di temperature: -20℃~150℃, 100℃~550℃
- Accuratezza di temperatura: ±2℃ o ±2%
- Alta affidabilità & forte adattabilità ambientale.
Modello | PLUG1212R |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | <25s> |
Video analogico | / |
Video di Digital | HDMI/RAW/YUV/BT1120 |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 5±0.5V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 56x56x40.2 |
Peso | ≤200g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 19mm/25mm |
Il modulo di immagine all'infrarosso di PLU1212R è ampiamente usato nell'elettricità di potere, nella visione artificiale, nell'ispezione della costruzione, ecc. petrochimico metallurgico.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un metodo di usando la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti, per formulare le immagini loro, o ottenga le informazioni della temperatura degli oggetti, anche negli ambienti di scarsa visibilità.
2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
