Modulo Termocamera VOx Non Raffreddato ad Alta Sensibilità con 1280x1024/12µm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN1212R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | NET | ≤40mK/F1,0/25℃ |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 30Hz |
| Consumo energetico tipico | 1.0W | Tensione di alimentazione | 4.5~5.5V |
| Evidenziare | Modulo termico della macchina fotografica del VOx LWIR,Modulo termico 1280x1024 della macchina fotografica del VOx,Modulo non raffreddato 12uM della macchina fotografica |
||
Descrizione di prodotto

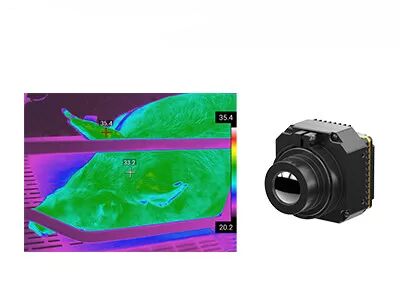

Modulo di telecamera termica ad alta sensibilità VOx LWIR Non raffreddato 1280x1024/12μm
Visualizzazione del prodotto

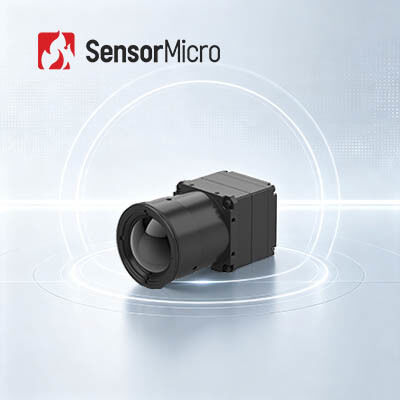

Il nucleo della fotocamera a infrarossi COIN1212R è dotato di un rilevatore a infrarossi non raffreddato da 1280*1024/12μm, integrato con circuiti avanzati di elaborazione del segnale e algoritmi di misurazione della temperatura.Supporta protocolli di comunicazione seriale ampiamente adottati e offre una varietà di interfacce di uscita video insieme a una gamma completa di opzioni di lenti ottiche.
Capace di rilevare rapidamente le differenze di temperatura e di fornire immagini termiche chiare e dati di temperatura precisi,semplifica in modo significativo lo sviluppo secondario dei sistemi di misurazione della temperaturaQuesto lo rende una soluzione all-in-one di integrazione di immagini termiche per applicazioni nel monitoraggio intelligente, produzione di fascia alta, controllo dei processi, ricerca scientifica,e altre applicazioni di imaging termico di fascia alta.
Caratteristiche principali
- Immagini ad alta definizione, rilevamento preciso:La rilevazione ad alta definizione a megapixel consente di misurare la temperatura a infrarossi su viste più ampie e su aree più ampie.Più dettagli termici del bersaglio sono chiaramente rivelati..
- Completamente dotato ed efficiente:Sviluppato con un rivelatore infrarosso non raffreddato di grande formato, integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini.Accuratezza di misurazione della temperatura fino a ±3°C o ±3%, supportando -20°C a 150°C e 0 a 550°C, con estensioni personalizzabili.
- Configurazioni multiple, integrazione rapida:Supporta varie modalità di uscita di immagine tra cui DVP e BT.1120. uscita di dati di immagine RAW/YUV con controllo delle porte seriali.
Specificativi del prodotto
| Modello | Coin1212R |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280*1024 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 40mK/F1.0/25°C |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30 Hz |
| Tempo di avvio | 6s |
| Video analogo | / |
| Video digitale | RAW/YUV422/TMP |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 1.0W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~150°C, 0°C~550°C; Supporta la personalizzazione e l'espansione |
| Accuratezza della misurazione della temperatura | Maggiore di ±2°C / ±2% |
| Misurazione parziale della temperatura | Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Peso del nucleo nudo ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Fuso atermico fisso: 14 mm/19 mm/24 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni industriali
Il modulo di imaging a infrarossi COIN1212R è ampiamente utilizzato in energia elettrica, visione artificiale, ispezione edilizia, metallurgia, petrolchimica, ecc.
I nostri principali rilevatori a infrarossi
Tecnologie di rilevamento infrarossi interne:
- Detettori a infrarossi non raffreddati per VOx da 8 pollici da 0,11 μm
- Detettori ad infrarossi raffreddati MCT da 8 pollici da 0,5 μm
- Detettori a infrarossi raffreddati T2SL da 8 pollici da 0,5 μm
Capacità di produzione e vantaggi:
- 6 milioni di rivelatori infrarossi auto-sviluppati all'anno
- 30Impianto di fabbricazione di semiconduttori di 1000 m2
- 20,000 m2 di superficie delle sale pulite
Domande frequenti
1Cos'è la termografia a infrarossi?
La termografia è una nuova ed efficace tecnologia di metodo diagnostico non invasivo basato sul rilevamento della temperatura della superficie dell'oggetto.La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di mappa di distribuzione della temperatura.
2Per cosa può essere utilizzata la termografia a infrarossi?
L'immagine termica a infrarossi può essere utilizzata per effettuare ispezioni domestiche, determinare difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici nelle persone e negli animali e molto altro ancora.
3Quali sono i vantaggi della termografia a infrarossi?
Per la prova non distruttiva, è semplice da testare e rapido a rispondere senza danni, con conseguente risparmio di costi, aumento dell'efficienza del lavoro, riduzione dell'ammortamento della manodopera e delle attrezzature.
Per la termografia medica, è molto efficiente per trovare i problemi nascosti nel corpo umano, sicuro al 100% senza radiazioni e dolore, che è uno strumento ideale per lo screening della salute precoce.
