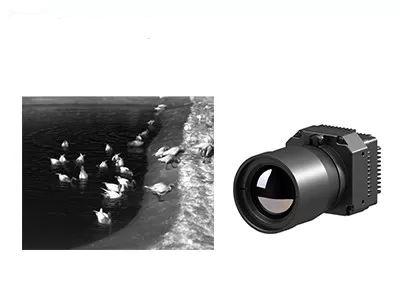

Modulo di telecamera termica radiometrica LWIR non raffreddato 1280x1024 / 12μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN1212R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | NET | ≤40mK/F1,0/25℃ |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 30Hz |
| Consumo energetico tipico | 1.0W | Tensione di alimentazione | 4.5~5.5V |
| Evidenziare | Modulo termico 12um della macchina fotografica del VOx,Modulo termico 1280x1024 della macchina fotografica di LWIR,Modulo della macchina fotografica del VOx LWIR |
||
Descrizione di prodotto

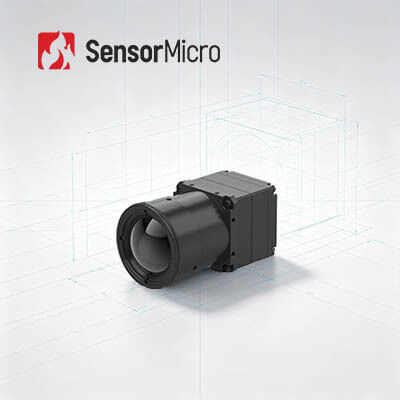

Modulo Termocamera Radiometrica Non Raffreddato LWIR 1280x1024 / 12µm
Il core della telecamera a infrarossi COIN1212R è dotato di un detector a infrarossi non raffreddato megapixel 1280*1024/12µm, integrato con circuiti avanzati di elaborazione del segnale e algoritmi di misurazione della temperatura. Supporta protocolli di comunicazione seriale ampiamente adottati e offre una varietà di interfacce video in uscita insieme a una gamma completa di opzioni di lenti ottiche. Capace di rilevare rapidamente differenze di temperatura e fornire immagini termiche nitide e dati di temperatura precisi, semplifica notevolmente lo sviluppo secondario di sistemi di misurazione della temperatura. Questo lo rende una soluzione di integrazione per l'imaging termico all-in-one per applicazioni nel monitoraggio intelligente, nella produzione di fascia alta, nel controllo di processo, nella ricerca scientifica e in altre applicazioni di imaging termico di fascia alta.
Caratteristiche Principali
- Immagini ad Alta Definizione, Rilevamento Preciso
- Il rilevamento megapixel ad alta definizione consente la misurazione della temperatura a infrarossi su viste e aree più ampie
- Quando si monitorano piccole variazioni di temperatura, vengono rivelati più dettagli termici del bersaglio
- Completo ed Efficiente
- Sviluppato con un detector a infrarossi non raffreddato di grande formato di prima classe
- Integrato con molteplici algoritmi avanzati di elaborazione delle immagini per migliorare la qualità dell'immagine
- Precisione di misurazione della temperatura fino a ±3°C o ±3%, supporta intervalli da -20°C a 150°C e da 0 a 550°C, con estensioni personalizzabili
- Molteplici Configurazioni, Integrazione Rapida
- Supporta varie modalità di uscita immagine tra cui DVP e BT.1120
- Uscita dati immagine RAW/YUV con controllo porta seriale
Specifiche del Prodotto
| Modello | COIN1212R |
| Indicatori Detector IR | |
| Materiale Sensibile | VOx |
| Risoluzione | 1280*1024 |
| Dimensione Pixel | 12µm |
| Risposta Spettrale | 8µm ~ 14µm |
| NETD Tipico | ≤40mK/F1.0/25°C |
| Elaborazione Immagini | |
| Frequenza Fotogrammi Digitale | 30Hz |
| Tempo di Avvio | 6s |
| Video Analogico | / |
| Video Digitale | RAW/YUV422/TMP |
| Algoritmo Immagine | Correzione Non Uniformità (NUC) Riduzione Rumore 3D (3DNR) Soppressione Rumore 2D (DNS) Compressione Gamma Dinamica (DRC) Miglioramento Bordi (EE) |
| Visualizzazione Immagine | 10 Tipi (Bianco Caldo/Lava/Rosso Ferro/Ferro Caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero Caldo) |
| Software PC | |
| Software ICC | Controllo Modulo e Visualizzazione Video |
| Elettrico | |
| Interfaccia Esterna Standard | 50pin: DF40C-50DP-0.4V(51), (HRS, Maschio) |
| Scheda di Estensione | USB3.0 |
| Interfaccia di Comunicazione | TTL-232 |
| Interfaccia Video Digitale | DVP16/BT.1120/MIPI |
| Tensione di Alimentazione | 4.5~5.5V |
| Consumo Energetico Tipico | 1.0W |
| Misurazione Temperatura | |
| Temperatura Operativa | -10°C~+50°C |
| Intervallo di Misurazione Temperatura | -20°C~150°C, 0°C~550°C; Supporta Personalizzazione ed Espansione |
| Precisione Misurazione Temperatura | Maggiore di ±2°C / ±2% |
| Misurazione Temperatura Parziale | Supporta l'uscita del valore massimo, minimo e medio delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; Realizza Analisi e Conversione dello Stream Video da Grigio a Temperatura |
| Meccanico | |
| Dimensioni Core Nudo (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Peso Core Nudo (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adattabilità Ambientale | |
| Temperatura Operativa | -40°C~+70°C |
| Temperatura di Stoccaggio | -45°C~+85°C |
| Umidità | 5%~95%, non condensante |
| Vibrazione | 5.35grms, Vibrazione Casuale, 3 assi |
| Impatto | Onda Semi-Sinusoidale, 40g/11ms, Direzione Impatto 3 Assi, 6 Direzioni |
| Certificazione | ROHS2.0/REACH |
| Lente Ottica | |
| Lente Ottica | Atermica a Fuoco Fisso: 14mm/19mm/24mm |
| Livello di Protezione | IP67 (Lente Frontale) |
Applicazioni Industriali
Il modulo di imaging termico COIN1212R è ampiamente utilizzato in Elettricità, Visione Artificiale, Ispezione Edifici, Petrolchimico Metallurgico ecc.
Servizio Standardizzato
- Documentazione Completa: Manuali del prodotto, guide all'installazione e riferimenti per la selezione. Inizia senza incertezze.
- Assistenza allo Sviluppo e Test: Test Integrati di Campioni, valutazione delle prestazioni e verifica dei parametri resi semplici.
- Toolkit Avanzato per Sviluppatori: SDK, API, algoritmi e strumenti di debug per un'integrazione approfondita.
- Supporto Tecnico Remoto: Supporto 24/7: risposta rapida e risoluzione tempestiva per problemi critici.
- Garanzia: Parti originali e rigorosa aderenza ai processi per ripristinare le prestazioni ottimali.
FAQ
1. Informazioni sul detector a infrarossi con packaging ceramico
Il processo di packaging ceramico è simile al packaging metallico, una tecnologia matura per il packaging di detector a infrarossi. Rispetto al packaging metallico, il volume e il peso del detector confezionato saranno notevolmente ridotti. Per il packaging ceramico, il suo circuito di lettura ha una funzione di autoadattamento della temperatura operativa e non richiede stabilizzazione TEC.
2. Packaging a Livello di Wafer
Il packaging a livello di wafer, noto anche come packaging di dimensioni a livello di wafer, è diventato una parte importante della tecnologia di packaging avanzata nell'industria dei semiconduttori. Il packaging a livello di wafer (WLP) è il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi incisione e taglio per realizzare un singolo detector a infrarossi. Esegue la maggior parte o tutte le procedure di imballaggio e test direttamente sul wafer del detector IR prima della dicing. È un pacchetto di dimensioni chip migliorato che soddisfa le esigenze di dimensioni ridotte, leggerezza, portabilità, dispositivi portatili, basso prezzo ed elevata efficienza produttiva.
