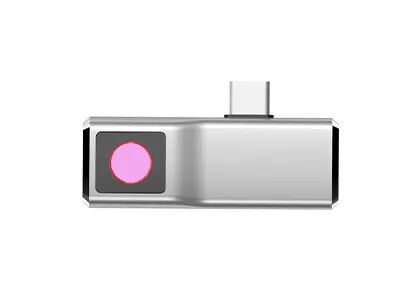

Modulo miniatura 120x90 17μM della macchina fotografica di registrazione di immagini termiche del VOx FPA
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | TIMO120 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | L/C, T/T |
Dettagli
| Gamma spettrale | 8~14μm | NET | ≤60mK |
|---|---|---|---|
| Risoluzione | 120x90 | Passo pixel | 17μm |
| Intervallo di temperatura | -20℃~+120℃ (personalizzabile) | Misurare | 8.5x8.5x9.16mm |
| Evidenziare | Modulo miniatura della macchina fotografica di registrazione di immagini termiche,Modulo della macchina fotografica di registrazione di immagini termiche di FPA,Il centro termico 17uM della macchina fotografica |
||
Descrizione di prodotto
TIMO120 Core della telecamera termica
Core della telecamera a infrarossi miniatura VOx FPA 120x90 / 17μm integrato nelle telecamere a infrarossi
Descrizione del prodotto
Il modulo a infrarossi in miniatura TIMO120 integra ottiche a livello di wafer, un rilevatore a livello di wafer (WLP) da 120x90 / 17μm e un circuito di elaborazione delle immagini di base per ottenere rapidamente immagini termiche dell'area target e della distribuzione del calore.
Il core di imaging termico TIMO120 è orientato per applicazioni di imaging a infrarossi con dimensioni, peso, potenza e costo (SWaP-C) ottimizzati. La sua struttura super miniatura e il consumo energetico ultrabasso sono convenienti per essere integrati in vari dispositivi intelligenti, termocamere o terminali mobili con severi requisiti di costo, dimensioni e peso.
Caratteristiche principali
- Modulo a infrarossi WLP minimo, dimensioni 8,5x8,5x9,16 mm
- Interfaccia DVP, compatibile con varie piattaforme embedded
- Equivalente al modulo telecamera visibile, integrazione diretta
- Kit di sviluppo SDK completo
- Design a basso consumo per prolungare il tempo di funzionamento
- Basso costo per molti tipi di applicazioni intelligenti
Specifiche del prodotto
| Modello | TIMO-120 |
| Prestazioni del rilevatore IR | |
| Risoluzione | 120x90 |
| Pixel Pitch | 17μm |
| Gamma spettrale | 8~14μm |
| NETD | ≤60mK |
| Tipo di lente | WLO |
| Modalità di messa a fuoco | Zoom fisso |
| HFOV | 90°/50° |
| Profondità di campo | 10 cm a infinito |
| Frequenza fotogrammi | 1~30Hz (Personalizzabile) |
| Misurazione della temperatura | |
| Intervallo di temperatura | -20°C ~ +120°C (Personalizzabile) |
| Precisione della temperatura | Personalizzabile (soddisfa i requisiti della termografia corporea o industriale) |
| Interfaccia/Controllo | |
| AVDD | 3,6 V±0,05 V |
| VSK/VDET | 4,7 V±0,05 V |
| DVDD | 1,8 V±0,05 V |
| Interfaccia | Interfaccia digitale |
| Consumo energetico | 45 mW (Modalità tipica); 9 mW (Modalità a basso consumo) |
| Caratteristiche fisiche | |
| Dimensioni (mm) | 12x10x5,48 (HFOV=90°); 8,5x8,5x9,16 (HFOV=50°) (Le specifiche prevarranno) |
| Temperatura di esercizio | -20°C ~ +60°C |
| Temperatura di stoccaggio | -40°C ~ +85°C |
Applicazioni industriali
Il core della telecamera termica a infrarossi TIMO120 è ampiamente utilizzato in molte aree, come termografia, hardware intelligente, edifici intelligenti, casa intelligente, AIoT, ecc.
Il nostro modo di servire
Pre-vendita
Analisi dei requisiti
Valutazione dello scenario
Selezione del prodotto
Soluzioni personalizzate
Implementazione
Consegna rapida
Integrazione e test del sistema
Formazione tecnica
Guida all'applicazione
Post-vendita
Diagnostica remota
Servizio di garanzia
Aggiornamenti del firmware
Manutenzione tecnica
Domande frequenti
1. Immagine termica vs. immagine visiva
La luce visibile è un'onda elettromagnetica che può essere vista dagli umani. La sua gamma di lunghezze d'onda rientra generalmente tra 360-400 nm~760-830 nm. Questo spettro elettromagnetico è anche chiamato spettro visibile e la sua gamma di frequenze è 830-750 THz~395-360 THz.
L'infrarosso è un'onda elettromagnetica con una lunghezza d'onda compresa tra le microonde e la luce visibile. La sua lunghezza d'onda è compresa tra 760 nanometri (nm) e 1 millimetro (mm). È una luce invisibile con una lunghezza d'onda maggiore della luce rossa. Le frequenze sono approssimativamente nell'intervallo di 430 THz a 300 GHz.
2. Rilevatore di immagine termica e immagine visiva
Per i core detector dei dispositivi di imaging, i dispositivi a luce visibile utilizzano il rilevatore CCD e CMOS, mentre l'imaging termico utilizza un rilevatore raffreddato e non raffreddato. La differenza principale è che i CCD/CMOS a luce visibile possono percepire le onde luminose nella banda della luce visibile e i rilevatori di imaging termico possono rilevare le onde luminose di radiazione termica nella banda infrarossa. I rilevatori di imaging termico a infrarossi sono suddivisi in molti tipi in base ai diversi processi di fabbricazione e ai materiali di imballaggio. La sensazione più macroscopica è che i rilevatori di imaging termico a infrarossi sono più costosi dei CCD a luce visibile.
