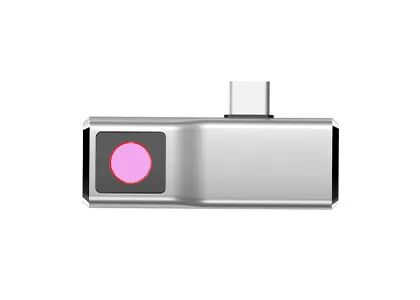

Modulo termico infrarosso della macchina fotografica LC130 con 120x90 17μM Uncooled Detector

Il centro termico della macchina fotografica LC130 con il rivelatore non raffreddato di 120x90/17μm per la misura industriale di temperatura

Progettato specialmente per la misura industriale della temperatura, il modulo infrarosso LC130 ha due gamme di temperature facoltative che sono divise nella versione standard e professionale. Le sue gamme standard di versione da -20℃~+150℃, mentre la versione professionale proviene da -20℃~+400℃ (- commutatore automatico di 20~150℃/100~400℃ t)

Questo modulo infrarosso minuscolo integra il rivelatore infrarosso non raffreddato d'imballaggio livellato del wafer 120x90/17μm. Con l'interfaccia di USB e di SDK, il modulo termico non raffreddato LC130 può essere facile da essere integrato per lo sviluppo secondario.

- IR resolution120×90

- Modulo di IR per la misura industriale di temperatura

- Gamma di temperature selezionabile: versione standard/professionale

- Il colore di esterno del dispositivo è argento della lega di alluminio

- Con l'interfaccia di USB e di SDK, facile per sviluppo integrato

I gruppi di utenti dell'obiettivo sono produttore sostenente di ispezione di potere, il produttore composto a mano di industriale, il creatore dello strumento, creatore dello strumento di ispezione di vetro dell'AR di energia elettrica.

1. Immagine termica contro l'immagine visiva

La luce visibile è un'onda elettromagnetica che può essere veduta dagli esseri umani. La sua lunghezza d'onda cade generalmente fra 360-400 nm~760-830nm. Questo spettro elettromagnetico inoltre è chiamato lo spettro visibile e la sua gamma di frequenza è 830-750THz~395-360THz.

L'infrarosso è un'onda elettromagnetica con una lunghezza d'onda fra la microonda e la luce visibile. La sua lunghezza d'onda è fra 760 nanometri (nanometro) e 1 millimetro (millimetro). È una luce invisibile con una luce rossa più lunga di lunghezza d'onda. Le frequenze sono approssimativamente nell'ordine di 430 THz - 300 gigahertz.

2. Rivelatore dell'immagine termica & dell'immagine visiva

Per i rivelatori del centro del dispositivo di rappresentazione, i dispositivi leggeri visibili usano il rivelatore di CMOS e del CCD, mentre la registrazione di immagini termiche usa il rivelatore raffreddato e non raffreddato. La differenza principale è che la luce visibile CCD/CMOS può percepire le onde leggere nella banda leggera visibile ed i rivelatori di registrazione di immagini termiche possono percepire le onde di luce di radiazione termica nella banda infrarossa. I rivelatori infrarossi di registrazione di immagini termiche sono divisi in molti tipi secondo i processi di fabbricazione differenti ed i materiali da imballaggio. La sensibilità più macroscopica è che i rivelatori infrarossi di registrazione di immagini termiche sono più costosi di CCDs leggero visibile.
