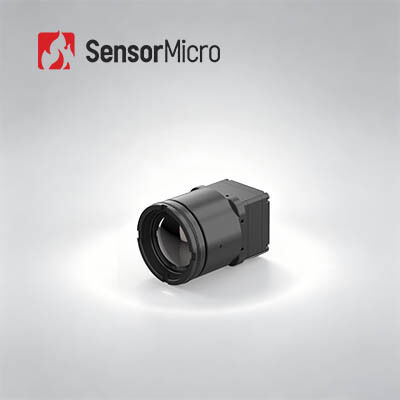

Modulo di imaging termico con risoluzione 640x512 e pitch pixel da 12 µm con misurazione della temperatura
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN612RG2 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0.65W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| NET | ≤25mK/F1,0/25℃ | Frequenza fotogrammi | 25Hz/30Hz |
| Evidenziare | Modulo Termico a Onda Lunga,Modulo Termico con Rivelatore da 12um,Modulo Telecamera Termica a Infrarossi con Rivelatore |
||
Descrizione di prodotto

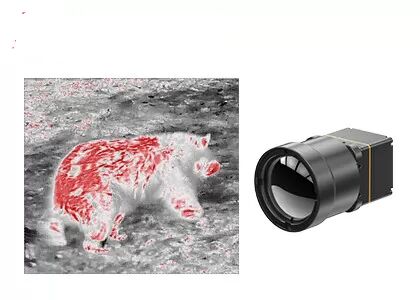

Modulo Termico a Onda Lunga 640x512 12µm con Misurazione della Temperatura
Panoramica del Prodotto
Il core della telecamera a infrarossi COIN612RG2 per la misurazione della temperatura è dotato di un detector a infrarossi ApexCore 640*512/12µm in un design compatto e a basso consumo energetico. Con elaborazione avanzata del segnale e algoritmi di misurazione della temperatura, offre un rilevamento della temperatura in tempo reale con un'accuratezza di ±2°C o ±2%. Completamente compatibile con i protocolli di comunicazione seriale standard, COIN612RG2 supporta molteplici interfacce di uscita video e una gamma completa di obiettivi ottici, semplificando lo sviluppo secondario. Fornisce una soluzione completa di misurazione della temperatura a infrarossi per la termografia industriale, il controllo di processo e la produzione intelligente, consentendo agli utenti di completare in modo efficiente lo sviluppo secondario e l'integrazione del sistema, dall'hardware agli algoritmi.
Caratteristiche Principali
- Funzionalità Completa, Design Conveniente
- Sviluppato utilizzando un detector a infrarossi ApexCore a livello di wafer, con NETD≤25mK
- Combina un FPA ampiamente utilizzato con algoritmi avanzati di elaborazione delle immagini per una migliore qualità dell'immagine
- Accuratezza della misurazione della temperatura fino a ±2°C o ±2%, supporta intervalli da -20°C a 150°C e da 100°C a 550°C, con estensioni personalizzabili
- Compatto e Leggero, Alta Efficienza con Basso Consumo Energetico
- Dimensioni: 25,4*25,4*15,7 mm
- Peso: 15±1g, Consumo energetico: ≤0,65W
- Molteplici Configurazioni, Integrazione Rapida
- Obiettivi ottici opzionali per soddisfare diverse esigenze applicative
- Supporta interfacce di uscita immagine USB2.0/DVP/LVDS/BT.656
- Uscita dati immagine RAW/YUV/TMP con controllo porta seriale
Specifiche del Prodotto
| Modello | COIN612RG2 |
|---|---|
| Indicatori Detector IR | |
| Materiale Sensibile | VOx |
| Risoluzione | 640*512 |
| Dimensione Pixel | 12µm |
| Risposta Spettrale | 8µm ~ 14µm |
| NETD Tipico | ≤25mK/F1.0/25°C |
| Elaborazione Immagine | |
| Frequenza Fotogrammi Digitale | 25/30Hz |
| Tempo di Avvio | 6s |
| Video Analogico | PAL/NTSC |
| Video Digitale | RAW/YUV422/TMP |
| Algoritmo Immagine | Correzione Non Uniformità (NUC) Riduzione Rumore 3D (3DNR) Soppressione Rumore 2D (DNS) Compressione Gamma Dinamica (DRC) Miglioramento Bordi (EE) |
| Visualizzazione Immagine | 10 Tipi (Bianco Caldo/Lava/Rosso Ferro/Ferro Caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero Caldo) |
| Software PC | |
| Software ICC | Controllo Modulo e Visualizzazione Video |
| Elettrico | |
| Interfaccia Esterna Standard | 50pin: DF40C-50DP-0.4V(51), (HRS, Maschio) |
| Scheda di Espansione USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfaccia di Comunicazione | TTL-232/USB2.0 |
| Interfaccia Video Digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di Alimentazione | 4.5~5.5V |
| Consumo Energetico Tipico | 0.65W |
| Misurazione Temperatura | |
| Temperatura Operativa | -10°C~+50°C |
| Intervallo di Misurazione Temperatura | -20°C~150°C, 100°C~550°C; Supporto Personalizzazione ed Espansione |
| Accuratezza Misurazione Temperatura | ±2°C o ±2% (il maggiore dei due) |
| Misurazione Temperatura Parziale | Supporta l'uscita del valore massimo, minimo e medio delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; Realizza Analisi e Conversione del Flusso Video da Grigio a Temperatura |
| Meccanico | |
| Dimensioni Core Nudo (mm) | 25,4*25,4*15,7 mm |
| Peso Core Nudo (g) | 15±1g |
| Adattabilità Ambientale | |
| Temperatura Operativa | -40°C~+70°C |
| Temperatura di Stoccaggio | -45°C~+85°C |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35grms, Vibrazione Casuale, 3 assi |
| Impatto | Onda Semisinusoidale, 40g/11ms, Direzione Impatto 3 Assi, 6 Direzioni |
| Certificazione | ROHS2.0/REACH |
| Obiettivo Ottico | |
| Obiettivo Ottico | A fuoco fisso atermico: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm |
| Livello di Protezione | IP67 (Obiettivo Anteriore) |
Applicazioni Industriali
- Termografia
- Visione Industriale
- Antincendio e Soccorso
- Sorveglianza di Sicurezza
- Osservazione Esterna
- Visione Artificiale
- Elettronica di Consumo
Servizio Standardizzato
- Documentazione Completa: Manuali del prodotto, guide all'installazione e riferimenti per la selezione. Inizia senza incertezze.
- Assistenza allo Sviluppo e Test: Test Integrati di Campioni, valutazione delle prestazioni e verifica dei parametri resi semplici.
- Toolkit Avanzato per Sviluppatori: SDK, API, algoritmi e strumenti di debug per un'integrazione approfondita.
- Supporto Tecnico Remoto: Supporto 24/7: risposta rapida e risoluzione tempestiva per problemi critici.
- Garanzia: Parti originali e rigorosa aderenza ai processi per ripristinare prestazioni ottimali.
Domande Frequenti
Quali sono i vantaggi dei moduli termici raffreddati?
I moduli termici raffreddati offrono diversi vantaggi, tra cui:
- Maggiore Sensibilità: I moduli raffreddati possono rilevare differenze di temperatura più piccole, fornendo una migliore qualità dell'immagine.
- Maggiore Portata: Possono catturare informazioni termiche su distanze maggiori.
- Maggiore Risoluzione: I moduli raffreddati offrono tipicamente un numero maggiore di pixel, con conseguenti immagini più nitide e dettagliate.
- Rumore Ridotto: Il processo di raffreddamento riduce sostanzialmente il rumore del sensore, con conseguenti immagini più chiare.
- Adatti per Analisi Avanzate: I moduli raffreddati sono spesso utilizzati per la ricerca scientifica, il telerilevamento e applicazioni specializzate che richiedono misurazioni e analisi precise della temperatura.
Quali sono i vantaggi dei moduli termici non raffreddati?
I moduli termici non raffreddati hanno il loro set di vantaggi, tra cui:
- Costo Inferiore: I moduli non raffreddati sono generalmente più convenienti rispetto ai loro omologhi raffreddati.
- Dimensioni Compatte: Sono più piccoli e leggeri, rendendoli più facili da integrare in vari sistemi.
- Nessuna Manutenzione: I moduli non raffreddati non richiedono sistemi di raffreddamento criogenico, semplificando i requisiti di manutenzione.
- Avvio Istantaneo: Possono essere accesi rapidamente e produrre immagini termiche senza la necessità di raffreddamento.
- Efficienza Energetica: I moduli non raffreddati consumano meno energia rispetto ai moduli raffreddati.
Quali sono le applicazioni tipiche dei moduli termici raffreddati e non raffreddati?
I moduli termici raffreddati e non raffreddati trovano applicazioni in vari campi, tra cui:
- Moduli Termici Raffreddati: Sorveglianza a lungo raggio, ricerca scientifica, imaging ad alta risoluzione, ecc.
- Moduli Termici Non Raffreddati: Dispositivi per la visione notturna personali, telecamere termiche portatili, sicurezza automobilistica, ispezioni edilizie, antincendio ed elettronica di consumo.
I termometri a infrarossi sono accurati per misurare la temperatura corporea?
I termometri a infrarossi (noti anche come termometri senza contatto) possono fornire una stima rapida della temperatura corporea. Tuttavia, la loro accuratezza può essere influenzata da vari fattori, come la distanza dal bersaglio, le condizioni di temperatura esterna e la calibrazione del dispositivo. Per scopi medici, si raccomanda di utilizzare termometri di grado clinico per misurazioni precise.
