La macchina fotografica infrarossa di serie di PLUG-R svuota il modulo termico non raffreddato 400x300/17μm della macchina fotografica
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 400x300 / 17μm | Gamma di misura di temperatura | -20℃~550℃ |
---|---|---|---|
NETD | <30mK | Ampiezza dello spettro | 8~14μm |
Dimensione | 44.5x44.5x33.6mm | Peso | ≤77g |
Evidenziare | il centro infrarosso della macchina fotografica 400x300,Modulo termico non raffreddato della macchina fotografica,il centro infrarosso della macchina fotografica di 17μm |

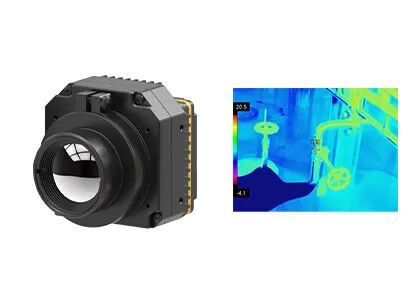

Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di serie 400x300/17μm di GST PLUG-R per la macchina fotografica infrarossa
PLUG417R è uno dei moduli termici non raffreddati della macchina fotografica di IR di serie di PLUG-R sviluppati da tecnologia dei sensori globale (GST). Consiste del rivelatore infrarosso non raffreddato di 400x300/17μm, della serie completa di componenti ottiche, del circuito professionale di elaborazione dei segnali e dell'algoritmo di elaborazione di immagini.
PLUG417R è un genere di modulo infrarosso non raffreddato di registrazione di immagini termiche applicato nel campo della misura industriale della temperatura e di registrazione di immagini termiche. La gamma di temperature è personalizzabile, che può soddisfare le richieste specifiche della termografia industriale e presentare una chiara immagine termica con una gamma di misura del temperatue da -20℃~550℃.
Il modulo termico di PLUG417R può essere integrato in molti prodotti terminali che ha bisogno della tecnologia di registrazione di immagini termiche infrarossa e si applica in archivato di thermograhy, in ispezione di potere dell'elettricità, in visione artificiale, in ispezione della costruzione, nella petrolchimica ecc.
- Risoluzione del rivelatore: 400x300/17μm
- Materiale del rivelatore: Ossido del vanadio
- NETD<30mk>
- Frame per secondo: 25Hz/30Hz/50Hz/60Hz
- Dimensione: 44.5x44.5x36.6
- Peso: ≤77g
Modello | PLUG417R |
Prestazione del rivelatore di IR | |
Risoluzione | 400x300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <15s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4.5~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm |
Il modulo infrarosso di PLUG417R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?
Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.
2. Che cosa è il vantaggio del rivelatore infrarosso non raffreddato?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
