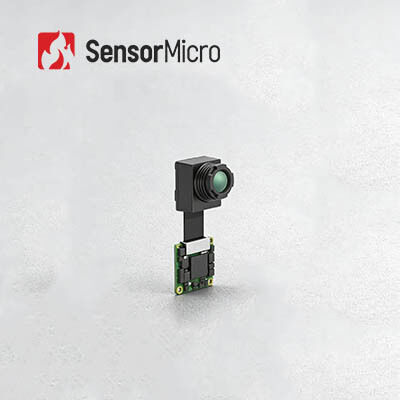

Modulo infrarosso 256x192 12μm della macchina fotografica di Mini Thermal Camera Core Uncooled FPA con termografia

Mini Thermal Camera Core Uncooled FPA Infrared Camera Module 256x192 12μm with Thermography
Mini Thermal Camera Core Uncooled FPA Infrared Camera Module 256x192 12μm with Thermography

Grande immagine :  Modulo infrarosso 256x192 12μm della macchina fotografica di Mini Thermal Camera Core Uncooled FPA con termografia

Dettagli:
Luogo di origine: Provincia di Wuhan, Hubei, Cina
Marca: GST
Certificazione: ISO9001:2015; RoHS; Reach
Numero di modello: COIN212/R
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Termini di pagamento: L/C, T/T
Descrizione di prodotto dettagliata
Risoluzione: 256x192/12μm NETD: <40mK
Ampiezza dello spettro: 8~14μm Dimensione: 20x20x10.4mm
Gamma di temperature: -20℃~+150℃ (personalizzabile) Accuratezza di temperatura: ±3℃ o ±3%
Evidenziare:

il centro termico della macchina fotografica 256x192

,

Il centro termico della macchina fotografica non raffreddato

,

Modulo infrarosso della macchina fotografica di FPA

Modulo non raffreddato della macchina fotografica di COIN212/R LWIR



Modulo termico infrarosso non raffreddato leggero di 256x192/12μm FPA con registrazione di immagini termiche





Descrizione di prodotto



COIN212/R è uno del centro della macchina fotografica di registrazione di immagini termiche di serie della MONETA sviluppato da tecnologia dei sensori globale (GST). Integra il rivelatore del VOx non raffreddato livellato del pacchetto del wafer di 256x192/12μm (WLP), il circuito di elaborazione dei segnali di rendimento elevato e l'algoritmo infrarossi di elaborazione di immagini. Ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~150 per l'industriale o la misura di temperatura corporea.



Le sue caratteristiche leggere e flessibili con le varie interfacce dello standard industriale rendono questo piccolo modulo infrarosso della macchina fotografica utile ai clienti dell'OEM per lo sviluppo e l'integrazione secondari in tutti i tipi di in visori termici e di macchine fotografiche termografiche infrarosse.



Finora, abbiamo fornito ai nostri clienti le varie soluzioni termiche infrarosse mature e stabili di integrazione del modulo. È più facile affinchè il modulo termico infrarosso della macchina fotografica di serie della MONETA sia integrato nei prodotti più terminali e notevolmente riduce il costo per i clienti.



Caratteristiche principali



- Mini Size: 20x20x10.4mm

- NETD<40mk>

- Peso leggero <8g>

- Basso consumo energetico

- Sviluppo & integrazione rapidi



Specifiche di prodotto



Modello COIN212/R
Prestazione del rivelatore di IR
Risoluzione 256x192
Passo del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD <40mk>
Elaborazione di immagini
Frame per secondo 25Hz/30Hz/50Hz/60Hz
Tempo di partenza <3s>
Video analogico PAL/NTSC
Video di Digital RAW/YUV/BT656
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital 1~8X zoom continuo, dimensione di punto 1/8
Esposizione di immagine Colore caldo/bianco caldo/pseudo nero
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE/DNR
Specificazione elettrica
Interfaccia esterna standard 30pin_HOURS
Modo di comunicazione RS232-TTL, 115200bps
Tensione di rifornimento 3.5~5.5V
Consumo di energia tipico <0>
Misura di temperatura
Gamma di temperatura di funzionamento -10°C~50°C
Gamma di misura di temperatura -20°C~150°C, 100°C~550°C
Accuratezza di temperatura ±3°C o ±3% (prenda il valore massimo)
SDK Supporto ARM/Windows/Linux SDK, termografia a schermo pieno
Caratteristiche fisiche
Dimensione (millimetri) 20x20x10.4 (con la lente)
Peso 7.5g±0.5g (con la lente)
Adattamento ambientale
Temperatura di operazione -40°C ~ +70°C
Temperatura di stoccaggio -45°C ~ +85°C
Umidità 5%~95%, senza condensazione
Vibrazione Vibrazione casuale 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6
Ottica
Lente facoltativa Fuoco fisso atermico: 3.2mm



Applicazioni industriali



Il modulo non raffreddato della macchina fotografica di COIN212/R LWIR è ampiamente usato in termografia, sicurezza & monitoraggio, aria aperta, la lotta contro l'incendio & salvataggio, AIoT, l'hardware intelligente, carichi utili del UAV, ADAS ecc.

Modulo infrarosso 256x192 12μm della macchina fotografica di Mini Thermal Camera Core Uncooled FPA con termografia 0



Gruppo globale di tecnologia dei sensori



Modulo infrarosso 256x192 12μm della macchina fotografica di Mini Thermal Camera Core Uncooled FPA con termografia 1



FAQ



1. Che cosa è registrazione di immagini termiche infrarossa?

La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Secondo la differenza di radiazione fra l'oggetto e l'ambiente del fondo e la differenza di ogni parte dell'oggetto stesso di radiazione, l'immagine termica infrarossa può mostrare la fluttuazione di radiazione di ogni parte della scena, così mostrando le caratteristiche della scena.



2. Che cosa è il vantaggio di registrazione di immagini termiche infrarossa?

---Veda attraverso l'oscurità totale

---Identificazione sotto cammuffamento

---Rilevazione della lunga autonomia

---Rilevazione di distribuzione di calore

---Misura senza contatto di temperatura

---Consapevolezza di occupazione

---Ecc



3. Che cosa è le applicazioni di registrazione di immagini termiche infrarossa?

La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella energia elettrica, sicurezza & monitoraggio, fabbricazione industriale, ricerca scientifica, trattamento medico ed altri campi tradizionali.
