GAVIN330 MWIR ha raffreddato affidabilità 320x256 30μm del modulo del visore termico l'alta

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256 30μm
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAVIN330
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 320x256 / 30μm Materiale MCT
NETD ≤10mK Ampiezza dello spettro 3.7~4.8μm (MW)
Dimensione 150×67×80mm Peso ≤900g
Evidenziare

MWIR ha raffreddato il visore termico

,

GAVIN330 ha raffreddato il visore termico

,

modulo del visore termico 320x256
Lasciate un messaggio
Descrizione di prodotto
Descrizione sommaria

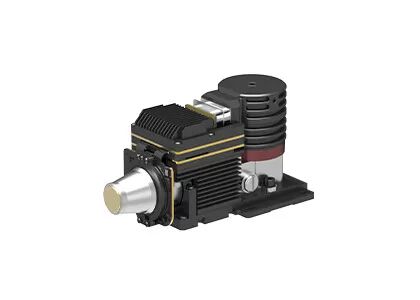

Modulo di registrazione di immagini termiche raffreddato alta affidabilità di GAVIN330 HgCdTe 320x256/30μm MWIR



Descrizione di prodotto



La serie di GAVIN è il modulo infrarosso raffreddato norma sviluppato da tecnologia dei sensori globale (GST). È disponibile con differenti formati di risoluzione, bande di onda differenti ed anche opzioni continue differenti della lente ottica.



Il modulo di registrazione di immagini termiche GAVIN330 è uno della serie di GAVIN con il rivelatore di 320x256/30μm e il cryocooler raffreddati MWIR RS058 dentro. Funziona nell'ampiezza dello spettro di 3.7~4.8μm. Con l'interfaccia standard industriale del cameralink, la macchina fotografica o l'integratore di sistema infrarossa può progettare o integrare la loro propria macchina fotografica completa basata facilmente sul GAVIN330 ha raffreddato il modulo infrarosso.



La tecnologia dei sensori globale è commessa ad aprire una nuova visione per l'industriale infrarosso di registrazione di immagini termiche. Ci specializziamo nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi per fornire ai nostri clienti varie soluzioni infrarosse di registrazione di immagini termiche che accorciano il tempo di sviluppo secondario e notevolmente riducono il costo per i clienti.



Caratteristiche principali



- Registrazione di immagini termiche di alta qualità

- Alta sensibilità, NETD≤10mK

- Rilevazione della lunga autonomia

- Integrazione facile nel sistema

- Interfaccia di DVP/Cameralink, uscita di immagine di RAW/YUV

- I vari zoom ottici continui sono disponibili



Specifiche di prodotto



Modello GAVIN330
Prestazione del rivelatore di IR
Risoluzione 320x256
Passo del pixel 30μm
Cryocooler RS058
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (20°C) ≤7min
NETD (20°C) ≤10mK
Elaborazione di immagini
Frame per secondo 50Hz/100Hz/200Hz
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital ×1/×2/×4
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE
Specificazione elettrica
Interfaccia esterna standard J30JZ 25pin
Video analogico AMICO
Video di Digital 16bit RAW/YUV: 16bit DVP/Cameralink ha prodotto
Sincronizzazione esterna Sincronizzazione esterna della struttura: Livello RS422
Comunicazione RS422, 115200bps
Alimentazione elettrica 20~28VDC
Consumo di energia stabile 12W
Dimensione (millimetri) 150×67×80
Peso ≤900g
Temperatura di operazione -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno
Lente ottica
Lente facoltativa Zoom continuo
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Applicazioni industriali



Il GAVIN330 ha raffreddato il modulo termico della macchina fotografica è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



GAVIN330 MWIR ha raffreddato affidabilità 320x256 30μm del modulo del visore termico l'alta 0



Circa tecnologia dei sensori globale



GAVIN330 MWIR ha raffreddato affidabilità 320x256 30μm del modulo del visore termico l'alta 1



FAQ



1. Come scegliere risoluzione infrarossa adeguata del rivelatore?

Dipende dai bisogni e dalle applicazioni reali dei vostri prodotti ed il prezzo è inoltre un fattore che deve essere considerato. Se la qualità di immagine non è alta, potete scegliere il rivelatore infrarosso con risoluzione bassa, quale 120x90, 256x192, 400x300. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, quale monitoraggio a distanza, potete scegliere un rivelatore infrarosso di alta risoluzione di 1280x1024.



2. Come selezionare giusto pseudo colore per registrazione di immagini termiche?

- Il bianco grigio è più adatto ad obiettivo con la piccola differenza della temperatura

- Il rosso ed il blu sono più adatti a scena dove i punti di problema devono essere trovati.

- Il rosso del ferro è la tavolozza di colore standard del settore produzione energia.

Nota: nessuna materia che la tavolozza che scegliete, la temperatura termica non cambierà affatto.



3. Come scegliere un obiettivo termico infrarosso adatto?

- La lente standard può raggiungere gli obiettivi normali con la distanza appropriata

- Per il teleobiettivo, è adatto ad obiettivi che è relativamente piccolo e deve essere osservato da un'interurbana

- Per vedere più dettaglio degli oggetti alla distanza vicina, il grandangolo è migliore.

- L'obiettivo macro è per vedere l'obiettivo molto metallico con la distanza vicina, quale il circuito di chip.
