xRisoluzione | 640x512 | Consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
Netd | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Il centro termico della macchina fotografica di Microbolometer,Il centro della macchina fotografica di osservazione LWIR della fauna selvatica,Il chiaro centro termico non raffreddato della macchina fotografica |

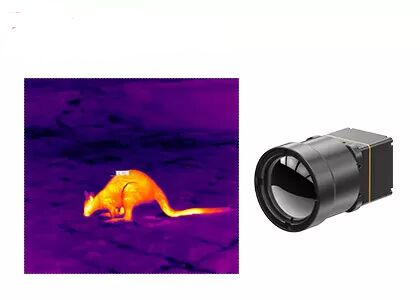

Il centro termico non raffreddato della macchina fotografica di Microbolometer per l'osservazione della fauna selvatica
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Il centro infrarosso non raffreddato 640x512/12µm della macchina fotografica è un sensore specializzato di registrazione di immagini termiche che consegna la rappresentazione di alta qualità in un pacchetto compatto e facile da usare. Questo centro della macchina fotografica è sviluppato facendo uso della tecnologia non raffreddata di avanguardia di microbolometer, che consegna la prestazione superiore di registrazione di immagini termiche confrontata ai sistemi convenzionali di registrazione di immagini termiche.
Con la suoi matrice del pixel 640x512 e passo del pixel di 12µm, questo centro della macchina fotografica fornisce le capacità ultraelevate della rappresentazione di risoluzione per una vasta gamma di applicazioni. Offre la sensibilità di temperatura di meno di 50 Mk e caratterizza una gamma dinamica di fino a 14 bit, assicurando la rappresentazione accurata e dettagliata anche negli ambienti stimolanti.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Come fa un rivelatore infrarosso il lavoro?
I rivelatori infrarossi funzionano percependo la radiazione elettromagnetica nella gamma infrarossa. Il meccanismo esatto di rilevazione varia secondo il tipo di rivelatore infrarosso.
I rivelatori termici funzionano misurando il mutamento di temperatura causato assorbendo la radiazione infrarossa. Per esempio, i microbolometers consistono di una matrice degli elementi resistenti minuscoli che sono sensibili riscaldare. Quando la radiazione infrarossa è assorbita dal rivelatore, induce la temperatura dell'elemento resistente ad aumentare, con conseguente cambiamento nella resistenza elettrica che può essere individuata e convertita in immagine.
I rivelatori del fotone, d'altra parte, funzionano convertendo i fotoni dalla radiazione infrarossa in segnali elettrici. Due tipi comuni di rivelatori del fotone sono rivelatori e fotoconduttori fotovoltaici. I rivelatori fotovoltaici generano una tensione quando i fotoni infrarossi sono assorbiti, mentre i fotoconduttori aumentano la loro conducibilità quando i fotoni sono assorbiti.
I rivelatori infrarossi possono anche utilizzare altri meccanismi di rilevazione, quali pyroelectricity, dove i cambiamenti nella temperatura inducono una tassa in un materiale, o effetti termoelettrici, dove una differenza della temperatura fra due materiali genera una tensione.
Il segnale in uscita dal rivelatore infrarosso può essere elaborato e visualizzato come immagine, che può essere utilizzata per vari scopi, quali registrazione di immagini termiche nelle applicazioni mediche o industriali, telerilevamento dell'ambiente ed esame termico nei sistemi di sicurezza.
