Il centro infrarosso non raffreddato 256x192 della macchina fotografica di LWIR lente di 3.2mm + di 12μM per la videocamera di sicurezza
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 256x192 | Consumo di energia | 700mW |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
Netd | ≤65mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Il centro infrarosso non raffreddato della macchina fotografica di LWIR,Il centro infrarosso 256x192 della macchina fotografica,Il centro infrarosso della videocamera di sicurezza LWIR |

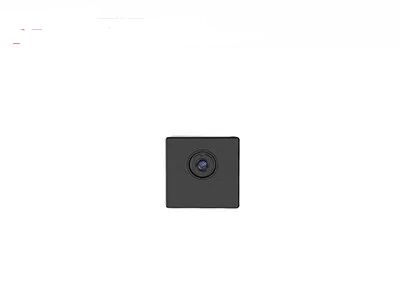

Il centro infrarosso non raffreddato 256x192 della macchina fotografica di LWIR lente di 3.2mm + di 12μm per la videocamera di sicurezza
il modulo non raffreddato della rappresentazione di iLC212 IR integra il rivelatore infrarosso livellato del pacchetto del wafer di matrice del piano focale di 256x192/12μm (WLP) e può catturare lo spettro a onde lunghe di infrarosso (LWIR) che varia da 8 a 14μm.
Orientato per lo scambio-c completamente ottimizzato, il modulo termico della macchina fotografica iLC212 è progettato specialmente per quei clienti che ha requisiti rigorosi circa la dimensione, il peso ed il costo nell'area di sicurezza e di sorveglianza. dovuto il suo prezzo basso leggero e stesso miniatura di dimensione, il centro termico iLC212 notevolmente risponde alle esigenze del prezzo basso dei clienti, accorcia il loro tempo di sviluppo e comprimere i costi per loro.
La tecnologia dei sensori globale si specializza nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi. Possiamo fornire ai nostri clienti varie soluzioni infrarosse di registrazione di immagini termiche che accorciano il tempo di sviluppo secondario e notevolmente riducono il costo per i clienti.
- Applicazione completamente ottimizzata di scambio-c
- Adatto a macchine fotografiche termiche di varia sicurezza
- Una vasta gamma di applicazioni di registrazione di immagini termiche
- Basso consumo energetico
Modello | iLC212 |
Prestazione del rivelatore di IR | |
Materiale | Ossido non raffreddato del vanadio |
Risoluzione | 256×192 |
Dimensione del pixel | 12μm |
Risposta spettrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Elaborazione di immagini | |
Video di Digital | RAW/YUV/BT656; Trasmissione video di sostegno USB2.0; Linea di parametro di sostegno di misura di temperatura |
Frame per secondo di Digital | 25Hz/30Hz |
Esposizione di immagine | Nero-caldo/bianco caldo/Pseudo-colore |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore di immagine 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento dell'EE |
Tempo di partenza | ≤3s |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~+150℃, espansione e personalizzazione della gamma di misura di temperatura di sostegno |
Accuratezza di misura di temperatura | ±3℃/±3% (prenda il più grande valore) @23℃±5℃; la distanza di misura della temperatura è 1.5m |
Misura regionale di temperatura | Il supporto tutta la misura della temperatura di area, ha prodotto il valore massimo di area, il valore medio minimo e del valore |
SDK | Windows/versione di Linux, raggiunge l'analisi della video corrente e grigio alla conversione della temperatura |
Interfaccia elettrica | |
Interfaccia esterna | connettore 30pin_HOURS Input di potere Video di Digital RS232-TTL/USB2.0 GPIO ecc. |
Comunicazione | RS232-TTL/USB2.0 |
Componente di espansione | Bordo di VPC |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Centrale elettrica | |
Alimentazione elettrica | CC 3.3V±0.1V |
Dissipazione di potere | Stato di stabilità: 0.70W/3.3V @23±3℃ |
Proprietà fisica | |
Connettori | Modello esterno del connettore: DF40C-30DP-0.4V (51), (Ora-maschio) Modello accoppiamento del connettore: DF40C (2,0) - 30DS-0.4V (51), (Ora-femminile) |
Dimensione | 21mm×21mm×12.8mm (lente compresa di 3.2mm) |
Peso | 8.9g±0.5g (lente compresa di 3.2mm) |
Adattabilità ambientale | |
Temperatura di operazione | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Resistenza di vibrazione & di impatto | Impatto: semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 Vibrazione: 5.35grms, asse 3 |
Certificazione | ROHS2.0/REACH |
Lente | |
Lente facoltativa | 3.2mm/F1.1, HFOV: 55.6±2.8°; Rivestimento: L'AR |
Il modulo di registrazione di immagini termiche iLC212 si applica al campo del monitoraggio di sicurezza, della termografia, del dispositivo portabile, dell'elettronica del veicolo, dello Smart Home, della rilevazione ecc. delle creature viventi.
1. Che cosa sono i vantaggi dei moduli termici raffreddati?
I moduli termici raffreddati offrono parecchi vantaggi, compreso:
Più alta sensibilità: I moduli raffreddati possono individuare le più piccole differenze della temperatura, fornenti la migliore qualità di immagine.
Lunga autonomia: Possono catturare le informazioni termiche sopra le maggiori distanze.
Più di alta risoluzione: I moduli raffreddati offrono tipicamente gli più alti conteggi del pixel, con conseguente immagini più taglienti e più dettagliate.
Rumore riduttore: Il processo di raffreddamento fa diminuire sostanzialmente il rumore del sensore, con conseguente più chiare immagini.
Adatto ad analisi avanzata: I moduli raffreddati sono usati spesso per ricerca scientifica, il telerilevamento e le applicazioni specializzate che richiedono le misure e l'analisi dei dati precise della temperatura.
2. Che cosa sono i vantaggi dei moduli termici non raffreddati?
I moduli termici non raffreddati hanno loro proprio insieme dei vantaggi, includente:
Più a basso costo: I moduli non raffreddati sono generalmente più accessibili delle loro controparti raffreddate.
Dimensione compatta: Sono più piccoli e più leggeri, rendendoli più facili integrare nei vari sistemi.
Nessuna manutenzione: I moduli non raffreddati non richiedono i sistemi di raffreddamento criogenici, semplificanti le richieste di manutenzione.
Partenza istantanea: Possono essere accesi rapidamente e produrre le immagini termiche senza l'esigenza del raffreddamento.
Rendimento energetico: I moduli non raffreddati consumano meno potere confrontato ai moduli raffreddati.
3. Che cosa sono le applicazioni tipiche dei moduli termici raffreddati e non raffreddati?
I moduli termici raffreddati e non raffreddati trovano le applicazioni in vari campi, compreso:
Moduli termici raffreddati: Sorveglianza a lungo raggio, ricerca scientifica, rappresentazione ad alta definizione ecc.
Moduli termici non raffreddati: Dispositivi di visione notturna personali, macchine fotografiche termiche tenute in mano, sicurezza automobilistica, ispezioni di costruzione, lotta contro l'incendio e prodotti elettronici di consumo.
È importante notare che l'applicazione specifica ed i suoi requisiti dettano spesso la scelta fra i moduli termici raffreddati e non raffreddati.
4. Sono i termometri infrarossi accurati per la temperatura corporea di misurazione?
I termometri infrarossi (anche conosciuti come i termometri senza contatto) possono fornire una stima rapida della temperatura corporea. Tuttavia, la loro accuratezza può essere influenzata dai vari fattori, quale la distanza dall'obiettivo, dalle condizioni termiche esterne e dalla calibratura del dispositivo. Per gli scopi medici, è raccomandato per utilizzare i termometri del clinico-grado per le misure precise.
