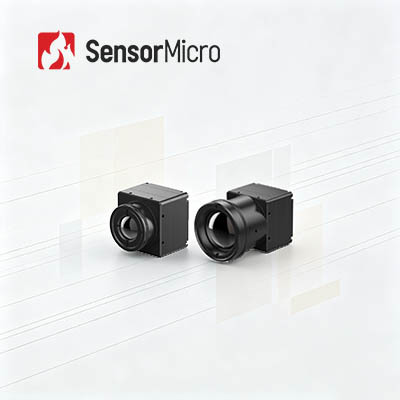

Modulo di imaging termico non raffreddato LWIR 384x288 / 17µm con obiettivo da 25mm

  • LWIR Uncooled Thermal Imaging Module 384x288 / 17μm with 25mm Lens
  • LWIR Uncooled Thermal Imaging Module 384x288 / 17μm with 25mm Lens
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN417G3
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 384x288 Consumo energetico 0.65W
Gamma spettrale 8~14μm Passo pixel 17μm
NET ≤30mK/F1,0/25℃ Frequenza fotogrammi 25/30/50Hz
Evidenziare

Modulo termico 12uM della macchina fotografica

,

modulo termico della macchina fotografica di 640x512 LWIR

,

Il centro compatto della macchina fotografica di LWIR
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico LWIR non raffreddato 384x288 17μm con obiettivo da 25 mm
Panoramica del prodotto

Dotato di un rilevatore a infrarossi confezionato a livello di wafer da 384×288 17μm, il core della termocamera COIN417G3 presenta una sensibilità termica ultraelevata NETD≤30mK e algoritmi di imaging ottimizzati. Grazie all'output di immagini multiformato e al design a basso consumo energetico, questo nucleo della telecamera a infrarossi supporta la corrispondenza flessibile delle lenti e una comoda integrazione secondaria. È ampiamente adottato per il monitoraggio della sicurezza notturna, il salvataggio antincendio, la visione artificiale industriale e i sistemi periferici ADAS dei veicoli.

Caratteristiche principali
  • Funzionalità completa, design conveniente- Sviluppato utilizzando un rilevatore di imballaggi a livello di wafer ad alte prestazioni in termini di costi con algoritmi avanzati di elaborazione delle immagini integrati per migliorare la qualità dell'immagine
  • Prestazioni eccezionali, immagini superiori- Elevata sensibilità con NETD≤30mK tipico e algoritmi di immagine di prossima generazione che forniscono immagini termiche più chiare e nitide
  • Estensione flessibile, integrazione rapida- Sono disponibili diverse opzioni di lenti ottiche per adattarsi a diversi scenari applicativi con supporto per interfacce di output di immagini USB 2.0/DVP/LVDS/BT.656 e output di dati di immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
Modello COIN417G3
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 384×288
Dimensione pixel 17μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤30mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 25/30/50Hz
Orario di avvio 6s
Video analogico PAL/NTSC
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer
Software ICC Controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50Pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaccia di comunicazione TTL-232/USB2.0
Interfaccia video digitale DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 0,65 W
Meccanico
Dimensioni del nucleo nudo (mm) 25,4 mm×25,4 mm×16,5 mm
Peso del nucleo nudo (g) 16,6±1
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione Vibrazione casuale, 5,35 g, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali

Il modulo di imaging termico COIN417G3 viene applicato nel campo della visione industriale, monitoraggio della sicurezza, antincendio e salvataggio, esterni, visione artificiale, ADAS ecc.

Vantaggi del prodotto
  • Portafoglio di prodotti diversificato- Ampia gamma di formati di prodotto tra cui rilevatori a infrarossi, nuclei di telecamere e moduli per soddisfare vari requisiti di integrazione
  • Ricca varietà di prodotti- Risoluzioni di array multipli, dimensioni dei pixel, bande d'onda e combinazioni di opzioni di lenti offrono maggiore flessibilità per diverse applicazioni
  • Prestazioni eccezionali- Immagini nitide, dimensioni compatte, basso consumo energetico, alta sensibilità e forte affidabilità progettati per funzionare in un'ampia gamma di sfide ambientali
  • Integrazione facile- Molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono un rapido sviluppo in più campi di applicazione
Domande frequenti
Le termocamere possono rilevare attraverso il vetro?

Potresti essere sorpreso di sapere che le termocamere spesso non riescono a rilevare attraverso il vetro.

Da un punto di vista fisico è difficile spiegare le ragioni tecniche di questo problema, ma il suo principio è molto semplice. In sostanza, la luce visibile passa attraverso il vetro, ma il vetro agisce come uno specchio per le lunghezze d'onda degli infrarossi (motivo per cui gli obiettivi delle termocamere sono spesso realizzati in seleniuro di germanio o zinco anziché in vetro).

Se punti la termocamera verso una finestra, lo schermo non mostrerà chiaramente l'immagine dall'altra parte, molto probabilmente vedrai una sfocatura ed è probabilmente un riflesso sfocato dell'obiettivo che stai tenendo.

Ma questo non è assoluto, alcune frequenze infrarosse possono passare attraverso il vetro e alcuni tipi e configurazioni di vetro consentono il passaggio di diversi gradi di luce infrarossa. Ad esempio, i parabrezza delle automobili tendono a dare risultati migliori rispetto ai vetri domestici standard.
