Rivelatore non raffreddato di alta risoluzione 640x512 12μm di FPA IR per visione notturna termica
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 | Dimensione del pixel | 12μm |
---|---|---|---|
Pacchetto | Imballaggio livellato del wafer | Materiale | Ossido del vanadio |
Dimensione | 18x16x2.8mm | Peso | <1.5g |
NETD | <40mK | Lunghezza d'onda | 8~14μm |
Evidenziare | Rivelatore non raffreddato di FPA IR,Rivelatore non raffreddato 640x512 di IR |

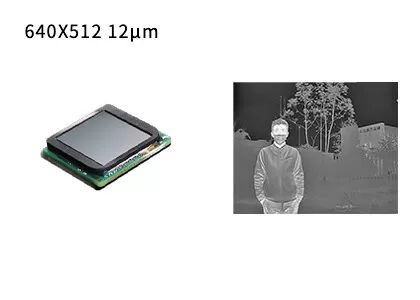

Rivelatore non raffreddato di alta risoluzione di 640x512/12μm FPA IR per visione notturna termica
Il rivelatore non raffreddato di registrazione di immagini termiche di GST612W è uno della serie d'imballaggio livellata del rivelatore del wafer (WLP) sviluppata da tecnologia dei sensori globale (GST).
L'imballaggio livellato del wafer (WLP) è il processo di completamento dell'imballaggio sotto vuoto alto direttamente sul wafer intero di MEMS, poi tracciando e tagliando per fare un singolo rivelatore infrarosso. Utilizzando la tecnologia molto redditizia di WLP nel mercato, abbiamo raggiunto lo scambio-c e la fabbricazione in serie completamente ottimizzati dei rivelatori infrarossi di WLP.
La dimensione di alta risoluzione e riduttrice del pixel (640x512/12μm) del rivelatore infrarosso di GST612W FPA permette alla maggior qualità di registrazione di immagini termiche fino a 327.680 pixel. La sua più grande matrice può fornire le immagini più dettagliate per soddisfare le esigenze delle applicazioni più di alta risoluzione e più ampie di campo visivo.
Finora, abbiamo fornito ai nostri clienti le varie soluzioni infrarosse mature e stabili di registrazione di immagini termiche. È più facile affinchè i nostri rivelatori di WLP IR sia integrato nei prodotti più terminali e notevolmente riduce il costo per i clienti.
- Applicazioni completamente ottimizzate di scambio-c
- Adatto per vari prodotti infrarossi
- Una vasta gamma di applicazioni di registrazione di immagini termiche
- Catena di fornitura veloce con produzione in grande quantità
Modello | GST612W |
Materiale | VOx |
Risoluzione | 640x512 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8-14μm |
NETD | <40mk> |
Uscita di Digital | Accessorio 14 bit ADC |
Responsivity tipico | 15mV/K |
Tempo di reazione termico | <12ms> |
Frame per secondo | 50/60Hz |
Dimensione (millimetri) | 18x16x2.8 |
Peso | <1> |
Temperatura di operazione | -40°C ~ +85°C |
Il rivelatore infrarosso non raffreddato di GST612W è ampiamente usato in termografia, sicurezza & monitoraggio, visione notturna termica, casa intelligente, carichi utili ecc. del UAV.
1. Che cosa è registrazione di immagini termiche infrarossa?
In natura, tutti gli oggetti di cui la temperatura è superiore ad assoluta azzerano (- ℃ 273) possono irradiare i raggi infrarossi. Usando il rivelatore infrarosso della macchina fotografica per misurare la differenza fra l'obiettivo stessa della temperatura di radiazione infrarossa ed i precedenti, potete ottenere le immagini infrarosse differenti, che inoltre sono chiamate immagini termiche.
2. Come fanno i rivelatori infrarossi lavoro?
La radiazione infrarossa che ha emesso dall'obiettivo fornisce la gamma di percezione del rivelatore termico, quindi del rivelatore infrarosso converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
3.What sono i vantaggi dei rivelatori infrarossi raffreddati?
Il rivelatore infrarosso raffreddato del piano focale funziona ad una bassa temperatura che è fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc). Ha alta sensibilità e può distinguere la differenza più sottile della temperatura che il rivelatore infrarosso non raffreddato. Può individuare, identificare e riconoscere gli oggetti ad una lunga autonomia molto che è di più di dieci chilometri di distanza. La struttura del rivelatore raffreddato è molto complessa che risultati in un costo relativamente alto che rivelatore non raffreddato.
