1280x1024 12µm 18mK Rivelatore Infrarosso Assemblaggio Integrato Dewar Cooler MWIR Detector

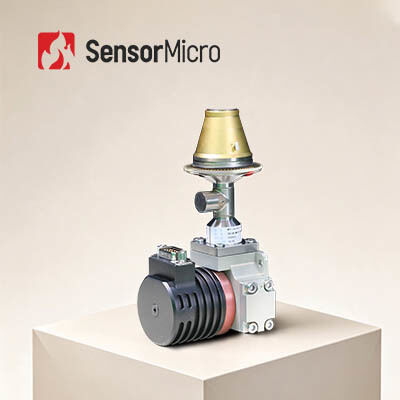

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C1212M
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024/12μm NET 18kK(F2/F4)
Gamma spettrale 3,7~4,8μmMW Massimo. Frequenza fotogrammi 100Hz
Evidenziare

HgCdTe ha raffreddato i rivelatori di Ir

,

1280x1024 ha raffreddato i rivelatori di Ir

,

GST ha raffreddato i rivelatori di Ir
Lasciate un messaggio
Descrizione di prodotto
Panoramica del prodotto

HgCdTe Raffreddato MWIR 1280×1024 12 μm Rivelatore Infrarosso Assemblaggio Integrato Dewar Cooler

L'assemblaggio integrato Dewar Cooler C1212M offre prestazioni di rilevamento ad alta risoluzione e a lungo raggio in un pacchetto compatto e a basso consumo. Costruito sulla tecnologia dei rivelatori infrarossi raffreddati HgCdTe (MCT), fornisce una sensibilità eccezionale per le applicazioni di imaging termico più esigenti.

Misurando 149 × 58,5 × 71 mm e pesando meno di 600 g, il C1212M è progettato per scenari di dispiegamento impegnativi. Le sue dimensioni compatte e il basso consumo energetico lo rendono una scelta ideale per termocamere portatili, payload e altri sistemi che richiedono prestazioni superiori e alta risoluzione in una soluzione a basso SWaP (Dimensioni, Peso e Potenza).

Caratteristiche principali
Risoluzione Megapixel, Rilevamento Sensibile
  • Risoluzione megapixel 1280 × 1024 per un ampio campo visivo
  • Dimensione pixel mainstream che offre alta risoluzione spaziale e lungo raggio di rilevamento
Qualità dell'immagine nitida
  • Eccellente uniformità dell'immagine con un tasso di pixel effettivo ≥ 99,5%
  • Alta sensibilità per un rilevamento preciso del bersaglio
Alta versatilità, fornitura affidabile
  • F-number personalizzabile
  • Qualità costante nella produzione di massa
Specifiche del prodotto
Modello C1212M
Materiale sensibile MCT
Risoluzione 1280 × 1024
Dimensione pixel 12 μm
Risposta spettrale 3,7 μm ± 0,2 μm ～ 4,8 μm ± 0,2 μm
Modalità di funzionamento Snapshot; Modalità di integrazione ITR/IWR; Modalità Windows; Anti-blooming
Capacità di carica 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Gamma dinamica Modalità ITR ≥ 80 dB; Modalità IWR ≥ 76 dB
Canale di uscita 4 o 8 canali; fino a 20 MHz per uscita
Frequenza fotogrammi max. 100 Hz
NETD tipico 18 mK (F2/F4)
Tasso di pixel effettivo ≥ 99,5%
Non uniformità di risposta ≤ 8%
Cryocooler configurabile RS058F LS734
Tipo di Cryocooler Cryocooler Stirling rotativo Cryocooler Stirling lineare
Consumo energetico stabile (23℃) ≤ 7 W ≤ 10 W
Consumo energetico massimo (71℃) ≤ 17 W ≤ 45 W
Alimentazione 24 V CC 24 V CC
Tempo di raffreddamento (23℃) ≤ 6 min ≤ 4 min
Dimensioni massime (mm) 149 × 58,5 × 71 Compressore Φ46 × 122; Dewar Φ55 × 119
Peso (g) ≤ 600 ≤ 1200
Temperatura operativa -45℃ ～ +71℃
Applicazioni industriali

Il rivelatore infrarosso raffreddato criogenicamente C1212M MWIR è ampiamente utilizzato in molti campi, tra cui il controllo non distruttivo (NDT), il monitoraggio ambientale, la sorveglianza a lungo raggio e la ricerca scientifica.

I nostri vantaggi

Una vasta gamma di formati di prodotto — inclusi rivelatori infrarossi, core di telecamere e moduli — per soddisfare diverse esigenze di integrazione.

Ricca varietà di prodotti

Molteplici risoluzioni di array, dimensioni dei pixel, bande d'onda e opzioni di lente offrono maggiore flessibilità per diverse applicazioni.

Prestazioni eccezionali

Immagini nitide, dimensioni compatte, basso consumo energetico, alta sensibilità e forte affidabilità — progettate per funzionare in un'ampia gamma di sfide ambientali.

Facile integrazione

Molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in molteplici campi applicativi.

Domande frequenti
1. Qual è la differenza tra low light, IR attivo e imaging termico?

L'imaging low light richiede luce naturale e trasforma un'immagine debole di luce naturale in un'immagine elettronica migliorata attraverso un intensificatore di immagine. L'IR attivo emette attivamente luce infrarossa e si basa sul fascio infrarosso riflesso dal bersaglio, con conseguente scarsa occultabilità. L'imaging termico non richiede alcuna luce: è una tecnologia passiva di visione notturna a infrarossi che rileva le differenze di radiazione infrarossa tra i bersagli e la scena, o tra diverse parti di un oggetto. Non è influenzato dai cambiamenti nelle condizioni di illuminazione ambientale e funziona di notte o anche in nebbia, pioggia e altri ambienti difficili.

2. È possibile bloccare l'imaging termico?

Nella maggior parte dei casi, no. Tuttavia, i raggi infrarossi non possono penetrare i muri e il vetro può bloccare gli IR. Quindi, se non vuoi essere rilevato, puoi nasconderti dietro vetro o muri per bloccare l'imaging termico.
