Core fotocamera MWIR ad alta risoluzione 1280x1024 con pitch pixel di 10 µm e frame rate di 50 Hz per una rapida integrazione
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVINGC1210HMF |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione del rilevatore | 1280x1024/10μm | Frequenza fotogrammi | 50Hz |
|---|---|---|---|
| Usato per | Sviluppo secondario | Misurare | 149x58,5x71 mm |
| NET | 20 mK(F2); 25 mK(F4) | Gamma spettrale | 3,7~4,8μm |
| Evidenziare | MWIR ha raffreddato l'integrazione infrarossa del rivelatore,1280x1024 ha raffreddato il rivelatore infrarosso,Rivelatore raffreddato del mwir |
||
Descrizione di prodotto

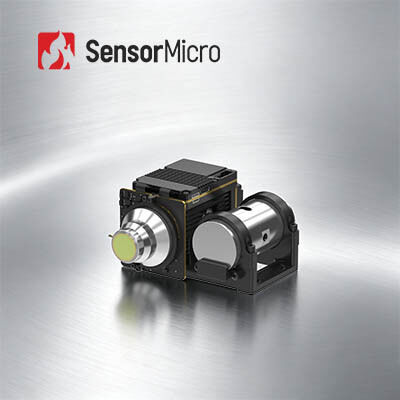

Modulo di telecamera a infrarossi MWIR raffreddata a caldo 1280x1024 10μm
Visualizzazione del prodotto
Il GAVIN GC1210HMF è un nucleo di fotocamera a infrarossi (MWIR) a onde medie raffreddato ad alte prestazioni costruito attorno a un rivelatore ad alta temperatura di funzionamento (HOT) con risoluzione 1280 × 1024, passo di pixel di 10 μm.Superando i moduli MWIR convenzionali da 640×512/15μm, presenta una dimensione pixel più piccola e una risoluzione quattro volte superiore per migliorare sostanzialmente la risoluzione spaziale e la precisione dell'immagine.
Equipaggiato con algoritmi avanzati di riduzione del rumore 2D / 3D e miglioramento del bordo, cattura immagini infrarosse dettagliate a livello di megapixel.Sfruttare la tecnologia HOT all'avanguardia che supporta il funzionamento ad alta temperatura di 150 K e un raffreddamento rapido ≤ 4 minuti, il nucleo raggiunge eccellenti caratteristiche SWaP con dimensioni compatte di 101×101×54mm e un design leggero da 570g.
Caratteristiche principali
- Immagini megapixel, qualità superiore- Sviluppato sulla base di un rilevatore ad infrarossi raffreddato MWIR HOT 1280×1024/10μm, che fornisce un'immagine ad alta definizione e di qualità delicata.Riduzione del rumore 2D/3D, e miglioramento del bordo EE per un'immagine più chiara.
- Tecnologia HOT per l'ottimizzazione SWaP definitiva- Supporta il funzionamento ad alta temperatura a 150 K, con un tempo di raffreddamento ≤4 min. Dimensioni compatte fino a 101×101×54 mm, peso leggero a soli 570 g.
- Interfacce ricche, facile integrazione- Supporta le uscite video Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/fibra ottica.
Specificativi del prodotto
| Modello | GAVIN GC1210HMF |
|---|---|
| Risoluzione | 1280×1024 |
| Dimensione dei pixel | 10 μm |
| Risposta spettrale | 30,7 μm±0,2 μm 4,8 μm±0,2 μm |
| Detettore IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Frequenza di fotogramma | 50 Hz |
| Zoom digitale | Zoom digitale continuo da 1 × a 8 × |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | RDC, riduzione del rumore delle immagini 2D/3D, EE |
| Video digitale | Standard: DVP Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodo/Fibra ottica multimodo |
| Sincronizzazione esterna | Standard: LV-TTL Opzione: RS422/LVDS |
| Comunicazione | Standard: USB2.0/LV-TTL Opzione: RS422/CAN/USB3.0/GigE |
| Fornitore di energia | 12V±1V |
| Consumo di energia costante ((23°C) | ≤ 8W |
| Tempo di raffreddamento ((23°C) | ≤ 4 minuti |
| Dimensione ((mm) | 101×101×54 |
| Peso ((g) | ≤ 570 |
| Temperatura di funzionamento | -40°C~+71°C |
| Lenti ottiche | Fuso fisso: 15 mm/F2 Zoom continuo: 15~300mm/F4 |
Applicazioni industriali
Il modulo di imaging termico GAVIN GC1210HMF è ampiamente utilizzato in molti settori quali la NDT, il monitoraggio ambientale, la sorveglianza a lungo raggio, la ricerca scientifica ecc.
I nostri vantaggi
- Portfolio di prodotti diversificato
- Profonda competenza tecnica
- Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità
- Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi
- Servizi di supporto tecnico professionale e di sviluppo congiunto
Domande frequenti
Cos'è un rilevatore a infrarossi / sensore di imaging termico?
Le onde infrarosse non possono essere viste con l'occhio umano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
Che cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. È il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo sensore a infrarossi.Insieme al pacchetto metallico, confezione in ceramica, sono i 3 principali formati di confezione dei rilevatori infrarossi non raffreddati.
Qual e' il vantaggio della WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare il requisito di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo.con capacità di fabbricazione in volume, offre ora una varietà di soluzioni per moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
