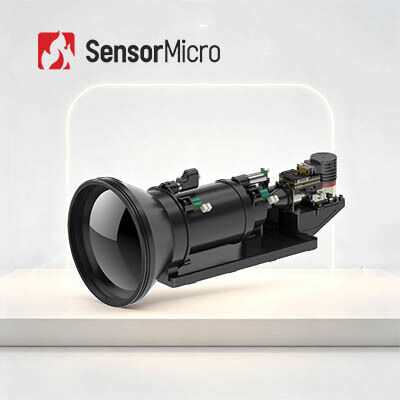

Modulo di imaging termico raffreddato MWIR ad alta frequenza di fotogrammi e risoluzione 640x512 con NETD 16mK

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAVINGC615MA
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Tipo Modulo di fotocamera termica raffreddata Peso ≤680g
Risoluzione 640x512/15μm Rilevatore IR NETD (23℃) 16mK(F2);18mK(F4)
Misurare 142×58,5×80mm Lunghezza d'onda media 3,7~4,8μm
Evidenziare

Modulo di registrazione di immagini termiche di MWIR

,

Alta struttura Rate Thermal Imaging Module
Lasciate un messaggio
Descrizione di prodotto
Modulo MWIR per l'imaging termico raffreddato ad alta frequenza di immagine 640x512/15μm
Visualizzazione del prodotto

Modulo di imaging termico MWIR raffreddato ad alta frequenza di immagine 640x512/15 μm con RS058 Cryo Cooler

Il GAVIN GC615MA è un modulo di imaging termico ad onda media raffreddato, costituito da un rivelatore a infrarossi MWIR da 640x512/15μm con criocolore Stirling a bassa temperatura RS058,L'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.

Diversi algoritmi di elaborazione delle immagini sono già incorporati nell'elettronica GAVIN GC615MA per produrre immagini a infrarossi chiare in condizioni di buio totale o di maltempo.Può rilevare e riconoscere rischi e minacce a lunga distanza, presentando al contempo più dettagli sul bersaglio a breve distanza.

Quando integrato con il rilevatore infrarosso MWIR raffreddato a 640x512/15μm, la frequenza di fotogrammi del GAVIN GC615MA può essere configurata fino a 100 Hz,che è molto adatto per applicazioni che richiedono l'osservazione di oggetti in rapido movimento.

Siamo specializzati nella progettazione, produzione, vendita e commercializzazione di rilevatori termici a infrarossi e nuclei di telecamere termiche.Possiamo fornire ai nostri clienti una varietà di soluzioni di imaging termico a infrarossi che accorciano il tempo di sviluppo secondario e riducono notevolmente i costi per i clienti.

Caratteristiche principali
  • FPA tradizionale, ampia compatibilità
    • Sviluppato sulla base di un rivelatore a infrarossi raffreddato MWIR da 640×512/15μm, che garantisce una qualità dell'immagine stabile
    • Algoritmi integrati di immagine di nuova generazione, tra cui DRC, riduzione del rumore 2D/3D e EE (enhancement edge) per immagini più chiare
  • Alta affidabilità, alta sensibilità
    • L'infrarosso raffreddato a media onda garantisce un'eccellente versatilità e consistenza
    • Alta sensibilità termica con NETD inferiore a 16mK
  • Facile integrazione, configurazione flessibile
    • Interfaccia video Cameralink con uscita di dati di immagine RAW/YUV
    • Disponibili più configurazioni ottiche di zoom continuo
Specificativi del prodotto
Modello GAVIN GC615MA
Indicatori
Risoluzione 640×512
Dimensione dei pixel 15 μm
Risposta spettrale 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detettore IR NETD ((23°C) 16mK ((F2)
18mK ((F4)
Trattamento delle immagini
Frequenza di fotogramma 50 Hz/100 Hz
Zoom digitale Zoom digitale continuo da 1 × a 8 ×
Direzione dell' immagine Flip orizzontale/verticale/diagonalmente
Algoritmo immagine RDC, riduzione del rumore delle immagini 2D/3D, EE
Altri dispositivi
Video analogo PAL/NTSC
Video digitale Standard: DVP/LVDS/USB2.0@50Hz
Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodo/Fibra ottica multimodo
Sincronizzazione esterna Standard: LV-TTL
Opzione: RS422/LVDS
Comunicazione Standard: USB2.0/LV-TTL
Opzione: RS422/CAN/USB3.0/GigE
Fornitore di energia 24V±4V
Consumo di energia costante ((23°C) ≤ 10 W
Tempo di raffreddamento ((23°C) ≤ 8 minuti
Dimensione ((mm) 142 × 58,5 × 80
Peso ((g) ≤ 680
Temperatura di funzionamento -40°C~+71°C
Lenti ottiche
Opzioni di lente Focalizzazione fissa: 25 mm/F2
Zoom continuo: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Applicazioni industriali
  • Test non distruttivi
  • Monitoraggio ambientale
  • Sorveglianza a lungo raggio
  • Ricerca scientifica
Servizio standardizzato
Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione.
Assistenza allo sviluppo e ai test:Test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda.
Supporto tecnico a distanza:Supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva per problemi critici.
Garanzia:Parti originali e rigorosa adesione al processo per ripristinare prestazioni ottimali.
Domande frequenti
1Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti, al fine di formulare immagini di essi,o ottenere informazioni di temperatura degli oggetti, anche in ambienti di scarsa visibilità.
2Quali sono le considerazioni chiave su un rilevatore infrarosso / modulo termico per la vostra applicazione?
  • Risoluzione del rivelatore
  • Dimensione dei pixel
  • Il NETD
  • Qualità dell'immagine
  • Le opzioni dell'obiettivo
  • Il consumo di energia
  • Dimensioni e peso
  • L'interfaccia meccanica ed elettrica
  • Il bilancio
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
  • L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
  • Per il teleobiettivo, è adatto per obiettivi che sono relativamente piccoli e devono essere visti da una lunga distanza
  • Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è migliore
  • Lenti macro sono per vedere un bersaglio molto piccolo da vicino, come il circuito del chip
