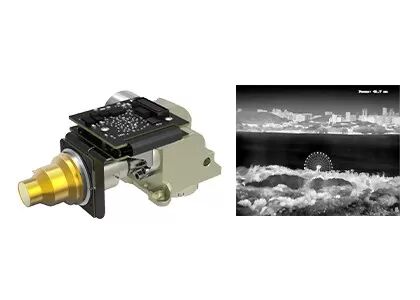

Sensibilità del centro della macchina fotografica di MCT MWIR alta con il bordo di prossimità
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS615A |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | ≤17mK |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μm | Misurare | 147x58,5x71mm |
| Evidenziare | Sensibilità del centro della macchina fotografica di MWIR alta,Il centro della macchina fotografica di MWIR con il bordo di prossimità,modulo del mct 17mK |
||
Descrizione di prodotto
Modulo ad infrarossi raffreddato ad alta sensibilità 640x512/15μm MCT MWIR con scheda di prossimità
Descrizione del prodotto
Il modulo AD EYAS615A è un modulo a infrarossi raffreddato analogico-digitale basato su formati 640x512 FPA IR a passo di 15 μm. Il NETD tipico di EYAS615A è inferiore a 17mK.L'alta sensibilità garantisce il rilevamento o il riconoscimento di differenze di radiazione infrarossi molto piccole a molto lunga distanza.
Questo modulo AD include una scheda di prossimità che fornisce il tempo FPA, e le sorgenti di alimentazione sensibili.l'interfaccia Camera Link fornisce dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo EYAS615A consente ai clienti OEM di effettuare facilmente una prova di accettazione rapida su un rivelatore a infrarossi raffreddato di 640x512/15μm,avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli a infrarossi raffreddati o telecamere termiche a infrarossi complete o sistemi basati su rilevatori a infrarossi raffreddati;.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS615A |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤ 6 minuti |
| NETD ottimale (20°C) | ≤ 17mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~120Hz regolabile |
| Modalità di funzionamento | Snapshot; modalità di integrazione ITR/IWR; modalità Windows; antifioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 7W |
| Dimensione (mm) | 147 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS615A è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
I nostri vantaggi
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, in diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1In quali settori sono utilizzati i rilevatori a infrarossi a livello di piano focale?
Il rilevatore del piano focale a infrarossi è il componente principale del sistema di imaging termico ed è la chiave per rilevare, identificare e analizzare le informazioni infrarosse degli oggetti.Ha una vasta gamma di applicazioni nel traffico, l'ispezione, il monitoraggio della sicurezza, la meteorologia, la medicina e altre industrie.
2Quali sono le caratteristiche del rilevatore di piano focale a infrarossi raffreddato e non raffreddato?
I rilevatori del piano focale a infrarossi possono essere suddivisi in rilevatori del piano focale a infrarossi raffreddati e rilevatori del piano focale a infrarossi non raffreddati.Il rilevatore a infrarossi raffreddato funziona in un ambiente vuoto a bassa temperatura con elevata sensibilità e può distinguere differenze di temperatura più sottili, mentre il rivelatore di piano focale a infrarossi non raffreddato non ha bisogno di un ambiente criogenico e può funzionare a temperatura ambiente.
