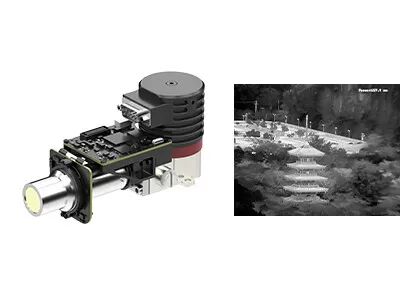

RS058 Cryocooler ha raffreddato il modulo termico T2SL LWIR 640x512/15μm della macchina fotografica
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS615L |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | ≤25mK |
|---|---|---|---|
| Gamma spettrale | 7,7~9,5μm (LW) | Misurare | 148x58,5x71mm |
| Evidenziare | Modulo termico della macchina fotografica RS058,Modulo termico 640x512 della macchina fotografica |
||
Descrizione di prodotto
Modulo a infrarossi raffreddato LWIR 640x512 / 15μm T2SL con criocolore RS058
Descrizione del prodotto
Il modulo AD EYAS615L è un modulo infrarosso raffreddato LWIR analogo-digitale basato su formati 640x512 FPA IR a passo di 15 μm. Il NETD tipico di EYAS615L è inferiore a 25mK.L'alta sensibilità garantisce il rilevamento o il riconoscimento di differenze di radiazione infrarossi molto piccole a molto lunga distanza.
EYAS 615L include una scheda di prossimità che fornisce la tempistica FPA e le sorgenti di alimentazione sensibili.l'interfaccia Camera Link fornisce dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo EYAS615L consente ai clienti OEM di effettuare facilmente una prova di accettazione rapida sul rilevatore a infrarossi raffreddato LWIR C615S 640x512/15μm,avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli a infrarossi raffreddati o telecamere termiche a infrarossi complete o sistemi basati su rilevatori a infrarossi raffreddati;.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS615L |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 70,7 μm-9,5 μm LW |
| Tempo di raffreddamento (25°C) | ≤ 5,5 minuti |
| NETD ottimale (20°C) | ≤ 25mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~160Hz regolabile |
| Modalità di funzionamento | Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-fioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 9W |
| Dimensione (mm) | 148 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS615L è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
Servizio personalizzato
Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulla formazione operativa
Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni di applicazione a infrarossi innovative
Domande frequenti
1Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un tipo di metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti.Secondo la differenza di radiazione tra l'oggetto e l'ambiente di sfondo e la differenza di radiazione di ogni parte dell'oggetto stesso, l'immagine termica a infrarossi può mostrare le fluttuazioni di radiazione di ciascuna parte della scena, mostrando così le caratteristiche della scena.
2Qual è il vantaggio dell'imaging termico a infrarossi?
---Vedere attraverso il buio totale;
--- Identificazione sotto camuffamento;
--- rilevamento a lunga distanza;
--- rilevamento della distribuzione del calore;
--- misurazione della temperatura senza contatto;
---consapevolezza dell'occupazione
3Quali sono le applicazioni dell'imaging termico a infrarossi?
La misurazione della temperatura e l'imaging all-weather sono due funzioni di base della tecnologia di imaging termico a infrarossi.sicurezza e monitoraggio, produzione industriale, ricerca scientifica, cure mediche e altri settori tradizionali.
