modulo termico GAVIN615L di alta risoluzione della macchina fotografica di 640x512 15μm T2SL LWIR
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN615L |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | ≤25mK |
|---|---|---|---|
| Gamma spettrale | 7.7~9.5μm LW | Misurare | 155x67x80 mm |
| Tecnologia | infrarossi | materiale | T2SL |
| Evidenziare | Modulo termico della macchina fotografica di T2SL,Modulo termico GAVIN615L della macchina fotografica |
||
Descrizione di prodotto

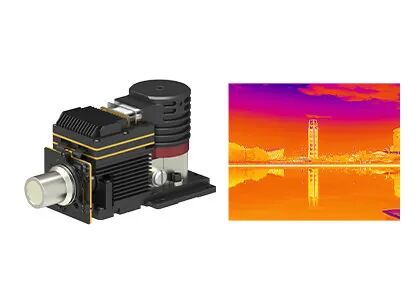

GAVIN615L Modulo di immagini termiche raffreddate ad alta risoluzione 640x512 / 15μm T2SL LWIR
Descrizione del prodotto
GAVIN615L è un modulo di imaging termico a onde lunghe raffreddato, costituito da un rilevatore IR T2SL LWIR ad alta risoluzione 640x512 / 15μm con criocolore RS058,L'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.
GAVIN615L funziona nella gamma spettrale di 7,7-9,5 μm, con elevate prestazioni in condizioni di clima di sabbia o polvere e non sarà influenzato dal lampeggiamento della luce solare o da fiamme ad alta temperatura.
Caratteristiche principali
- Soddisfare le esigenze del rilevamento a lungo raggio
- Alta sensibilità
- Detezione a lungo raggio.
- Facile integrazione nel sistema
- Interfaccia DVP/Cameralink, uscita immagine RAW/YUV
- Sono disponibili una varietà di lenti a zoom ottico continuo
Specificativi del prodotto
| Modello | GAVIN615L |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 70,7 μm-9,5 μm LW |
| Tempo di raffreddamento (20°C) | ≤ 7 minuti |
| NETD (20°C) | ≤ 25mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin |
| Video analogo | PAL |
| Video digitale | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Sincronizzazione esterna | Sincronizzazione esterna del fotogramma: livello RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 20 ~ 28VDC |
| Consumo di energia stabile | 14W |
| Dimensione (mm) | 155 × 67 × 80 |
| Peso | ≤ 900 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom fisso: 25 mm/F2 |
Applicazioni industriali
Il modulo della fotocamera a infrarossi raffreddata GAVIN615L è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore ecc.
Servizio personalizzato
Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulla formazione operativa
Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni di applicazione a infrarossi innovative
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?
Se la qualità dell'immagine non è elevata, la qualità dell'immagine può essere ridotta.si può scegliere il rivelatore a infrarossi con bassa risoluzioneSe hai bisogno di un'immagine molto chiara per alcuni scopi speciali, come il monitoraggio remoto, puoi scegliere un rivelatore ad alta risoluzione a infrarossi di 1280x1024.
2Come scegliere il giusto pseudo colore per le immagini termiche?
- Il bianco grigio è più adatto per il bersaglio con piccola differenza di temperatura
- Il rosso e il blu sono più adatti per la scena in cui è necessario trovare i punti problematici.
- Il rosso di ferro e' la palette di colori standard dell'industria energetica.
Nota: non importa quale palette scegli, la temperatura termica non cambierà affatto.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
- L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
- per il teleobiettivo, è adatto per bersagli relativamente piccoli e da lungo raggio
- Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è meglio.
- Le lenti macro sono per vedere bersagli molto piccoli a distanza ravvicinata, come circuiti di chip.
