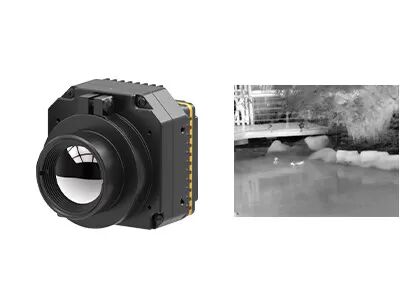

400x300 / il centro termico della macchina fotografica di 17μm integrato in videocamera di sicurezza termica per sorveglianza

  • 400x300 / 17μm Thermal Camera Core Integrated in Thermal Security Camera for Surveillance
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello PLUG417
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo Modulo non raffreddato della macchina fotografica NETD <30mK
Risoluzione 400x300 / 17μm Consumo di energia tipico <1.1W
Frame per secondo 9Hz/25Hz/30Hz/50Hz/60Hz Peso ≤77g
Evidenziare

il centro termico della macchina fotografica 400x300

,

Osservazione personale il centro termico della macchina fotografica
Lasciate un messaggio
Descrizione di prodotto
Modulo infrarosso PLUG417



400x300 / il centro termico della macchina fotografica di 17μm integrato in videocamera di sicurezza termica per sorveglianza



Descrizione di prodotto



PLUG417 è uno del modulo non raffreddato del sensore di registrazione di immagini termiche di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).



Il sensore non raffreddato consistito di di registrazione di immagini termiche di 400x300/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo infrarosso del sensore PLUG417 assicura la chiara immagine, la qualità regolare e la prestazione superiore.



Il modulo termico della macchina fotografica del sensore PLUG417 fornisce varie interfacce comuni dell'industria per il plugin facile e l'integrazione nelle macchine fotografiche infrarosse di OME. Abbiamo alcune riuscite soluzioni di registrazione di immagini termiche da applicarci in molte applicazioni.



La tecnologia dei sensori globale è un fornitore dei centri termici infrarossi dei sensori dei rivelatori e della macchina fotografica dell'OEM. Abbiamo più di 10 anni di esperienza nelle industrie infrarosse di registrazione di immagini termiche. Abbiamo gruppo professionale di servizio di assistenza al cliente per fornire ai clienti la risposta professionale. Per tutti i domande o problemi, contattici prego in qualunque momento, saremo la prima volta dentro affinchè rispondiamo.



Caratteristiche principali


- NETD<30mk> - Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale



Specifiche di prodotto



Modello PLUG417
Prestazione del rivelatore di IR
Risoluzione 400x300
Passo del pixel 17μm
Ampiezza dello spettro 8~14μm
NETD <30mk>
Elaborazione di immagini
Frame per secondo 9Hz/25Hz/30Hz/50Hz/60Hz
Tempo di partenza <10s>
Video analogico PAL/NTSC
Video di Digital RAW/YUV/BT656/LVDS
Componente di estensione USB/Camerlink
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital 1~8X zoom continuo, dimensione di punto 1/8
Esposizione di immagine Colore caldo/bianco caldo/pseudo nero
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE
Specificazione elettrica
Interfaccia esterna standard interfaccia 50pin_HOURS
Modo di comunicazione RS232-TTL, 115200bps
Tensione di rifornimento 4.5~6V
Consumo di energia tipico <1>
Caratteristiche fisiche
Dimensione (millimetri) 44.5mmx44.5mmx36.6mm
Peso ≤77g
Adattamento ambientale 　
Temperatura di operazione -40°C ~ +70°C
Temperatura di stoccaggio -45°C ~ +85°C
Umidità 5%~95%, senza condensazione
Vibrazione Vibrazione casuale 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6
Ottica
Lente facoltativa Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Lente motorizzata: 75mm/100mm/150mm
Zoom ottico continuo: 30-150mm



Applicazioni industriali



Il modulo termico della macchina fotografica PLUG417 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.



400x300 / il centro termico della macchina fotografica di 17μm integrato in videocamera di sicurezza termica per sorveglianza 0



La nostra serie di prodotti



400x300 / il centro termico della macchina fotografica di 17μm integrato in videocamera di sicurezza termica per sorveglianza 1

FAQ



1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?

Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.



2. Che cosa è il vantaggio del rivelatore infrarosso non raffreddato?

Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
