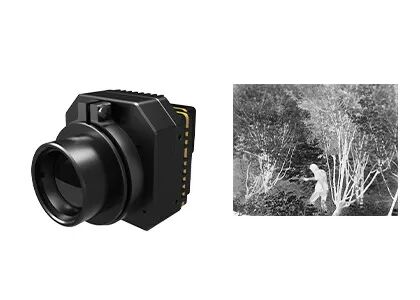

1280x1024 di alta risoluzione 12μm MCT MWIR ha raffreddato il modulo infrarosso della macchina fotografica
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 1280x1024 | Passo pixel | 12μm |
|---|---|---|---|
| NET | ≤20mK | Gamma spettrale | 3,7~4,8μmMW |
| Misurare | 149x58,5x71 mm | Frequenza fotogrammi | 1~100Hz regolabile |
| Evidenziare | Piccolo modulo della macchina fotografica di MWIR,Piccolo modulo della macchina fotografica di MCT,Piccolo modulo 1280x1024 della macchina fotografica |
||
Descrizione di prodotto
Modulo ad alta risoluzione 1280x1024 / 12μm MCT MWIR raffreddato a infrarossi con scheda di prossimità
Descrizione del prodotto
EYAS1212 è un modulo infrarosso raffreddato analogico-digitale ad alta risoluzione basato su FPA IR 12μm di 1280x1024 formati.
Questo modulo AD include una scheda di prossimità che fornisce il tempo FPA, e le sorgenti di alimentazione sensibili.l'interfaccia Camera Link fornisce dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo EYAS1212 AD consente ai clienti OEM di effettuare facilmente test di accettazione rapida su un rilevatore a infrarossi raffreddato da 1280x1024 / 12μm,avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli a infrarossi raffreddati o telecamere termiche a infrarossi complete o sistemi basati su rilevatori a infrarossi raffreddati;.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS1212 |
| Performance del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Pitch dei pixel | 12 μm |
| Cryocooler | RS058F |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤ 6 minuti |
| NETD ottimale (20°C) | ≤ 20mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~100Hz regolabile |
| Modalità di funzionamento | Snapshot; modalità di integrazione ITR/IWR; modalità Windows; antifioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 9W |
| Dimensione (mm) | 149×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS1212 è ampiamente utilizzato nell'integrazione della telecamera di sicurezza termica.
Servizio standardizzato
Documentazione completa: manuali del prodotto, guide di installazione e riferimenti di selezione.
Assistenza per lo sviluppo e i test: test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
Advanced Developer Toolkit: SDK, API, algoritmi e strumenti di debug per integrazione profonda.
Supporto tecnico a distanza: supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva di problemi critici.
Garanzia: parti originali e rigoroso rispetto dei processi per ripristinare prestazioni ottimali.
Domande frequenti
1Cos'è l'imaging termico a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (- 273 °C) possono irradiare raggi infrarossi.Utilizzando il rivelatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione a infrarossi tra il bersaglio stesso e lo sfondo, si possono ottenere diverse immagini a infrarossi, che sono anche chiamate immagini termiche.
2Come funzionano i rilevatori a infrarossi?
Le radiazioni infrarosse emesse dal bersaglio entrano nella gamma di rilevamento del rilevatore termico.Poi il rilevatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico, e poi attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
3Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rivelatore del piano focale a infrarossi raffreddato funziona a bassa temperatura fornita da un rivelatore dewar cooler (ddc).Ha un'alta sensibilità e può distinguere differenze di temperatura più sottili di un rilevatore infrarosso non raffreddatoPuò rilevare, identificare e riconoscere oggetti a una distanza molto lunga che è di più di dieci chilometri di distanza.La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
