L'integrazione veloce ha raffreddato il pixel mega 1280x1024/12μm del centro EYAS1212 della macchina fotografica di IR
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS G1212MA |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Passo pixel | 12μm |
|---|---|---|---|
| NET | 18kK(F2/F4) | Gamma spettrale | 3,7~4,8μmMW |
| Misurare | 148×59×80mm | Frequenza fotogrammi | 1~100Hz regolabile |
| Evidenziare | Core della fotocamera IR raffreddata 1280x1024,Core della fotocamera IR raffreddata,EYAS1212 Core della fotocamera IR raffreddata |
||
Descrizione di prodotto

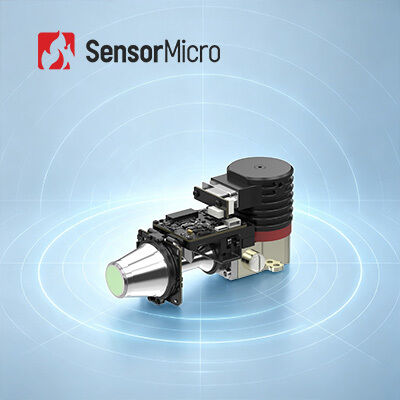

EYAS1212 Core Termico Raffreddato
EYAS1212 Modulo Infrarosso MWIR Raffreddato Mega Pixel 1280x1024 / 12μm MCT per Integrazione Rapida
Descrizione del Prodotto
EYAS1212 è un modulo infrarosso raffreddato analogico-digitale ad alta risoluzione basato su formati 1280x1024 con passo pixel IR FPA da 12μm.
Questo modulo AD include una scheda di prossimità che fornisce la temporizzazione dell'FPA e le alimentazioni sensibili. Inoltre, l'interfaccia Camera Link emette dati grezzi a 16 bit, il che semplifica notevolmente l'integrazione del detector nel sistema.
Pertanto, il modulo AD EYAS1212 consente ai clienti OEM di effettuare facilmente test di accettazione rapidi sul detector infrarosso raffreddato C1212M 1280x1024 / 12μm, avviare rapidamente lo sviluppo secondario e ridurre il loro periodo di sviluppo di moduli infrarossi raffreddati o di telecamere termiche infrarosse complete o sistemi basati su detector infrarossi raffreddati.
SensorMicro è un fornitore di detector infrarossi, sensori e core per telecamere termiche OEM. Abbiamo oltre 10 anni di esperienza nell'industria dell'imaging termico a infrarossi. Disponiamo di un team di assistenza post-vendita professionale per fornire ai clienti risposte professionali. Per qualsiasi domanda o problema, vi preghiamo di contattarci in qualsiasi momento, saremo i primi a rispondervi.
Caratteristiche Principali
- Facile da Sviluppare e Integrare
- Uscita Dati Grezzi a 16 bit tramite Interfaccia Cameralink, Controllo Porta Seriale
- Struttura Integrata, Dimensioni Coerenti con il Detector
- Singola Alimentazione 5V
- Capace di Catturare Bersagli in Movimento ad Alta Velocità
Specifiche del Prodotto
| Modello | EYAS1212 |
| Prestazioni Detector IR | |
| Risoluzione | 1280x1024 |
| Passo Pixel | 12μm |
| Criorefrigeratore | RS058F |
| Intervallo Spettrale | 3.7μm～4.8μm MW |
| Tempo di Raffreddamento (25°C) | ≤6min |
| NETD Ottimale (20°C) | ≤20mK |
| Modalità Operativa | |
| Frequenza Fotogrammi | 1~100Hz Regolabile |
| Modalità Operativa | Snapshot; Modalità di Integrazione ITR/IWR; Modalità Finestra; Anti-blooming |
| Specifiche Elettriche | |
| Interfaccia Esterna Standard | QSH 60pin |
| Video Digitale | Cameralink: Uscita Dati Grezzi a 16 bit |
| Sincronizzazione Esterna | CC1: Sincronizzazione Esterna INT/Frame; CC2: Sincronizzazione Esterna MC |
| Comunicazione | Porta Seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Alimentazione | 1 Canale Pannello di Imaging: 5V 1 Canale Criorefrigeratore: 24V |
| Consumo Energetico Stabile | 9W |
| Dimensioni (mm) | 149×58.5×71 |
| Peso | ≤680g |
| Temperatura Operativa | -40°C ~ +60°C |
| Magnitudo Vibrazioni | Vibrazioni: Trasporto Veloce su Veicolo GJB Shock: Onda Semi-sinusoidale, 40g 11 ms, 3 Assi 6 Direzioni 3 Volte Ciascuno |
Applicazioni Industriali
Il modulo di imaging termico EYAS1212 è ampiamente utilizzato in molte aree come Sistemi di Monitoraggio Remoto, Sistemi di Miglioramento della Visione di Volo, Payload Multi-sensore, ecc.
Il Nostro Modo di Servire
Pre-Vendita
Analisi dei Requisiti
Valutazione dello Scenario
Selezione del Prodotto
Soluzioni Personalizzate
Distribuzione
Consegna Rapida
Integrazione e Test del Sistema
Formazione Tecnica
Guida all'Applicazione
Post-Vendita
Diagnostica Remota
Servizio di Garanzia
Aggiornamenti Firmware
FAQ
1. Quali sono le caratteristiche dei detector a infrarossi a piano focale raffreddati e non raffreddati?
I detector a infrarossi a piano focale possono essere divisi in detector a infrarossi a piano focale raffreddati e non raffreddati. Il detector a infrarossi raffreddato funziona in un ambiente sottovuoto a bassa temperatura con alta sensibilità e può distinguere differenze di temperatura più sottili, mentre il detector a infrarossi a piano focale non raffreddato non necessita di un ambiente criogenico e può funzionare a temperatura ambiente.
2. Per cosa può essere utilizzata l'imaging a infrarossi?
-Visione notturna
-Ricerca e soccorso
-Test non distruttivi
-Prevenzione epidemie
-Termografia
-Sicurezza e monitoraggio
-Antincendio
…
3. Cos'è un detector MCT/HgCdTe?
MCT, chiamato anche HgCdTe, si riferisce a Mercurio-Cadmio-Tellururo, che è un composto chimico di tellururo di cadmio (CdTe) e tellururo di mercurio (HgTe) e un materiale comune nei fotorivelatori. Il detector MCT/HgCdTe è un detector fotoconduttivo che opera in un ambiente criogenico e può rilevare radiazioni infrarosse. È più sensibile dei sensori termici.
