Modulo di immagini termiche ultracompatto per telecamere termiche plug-in

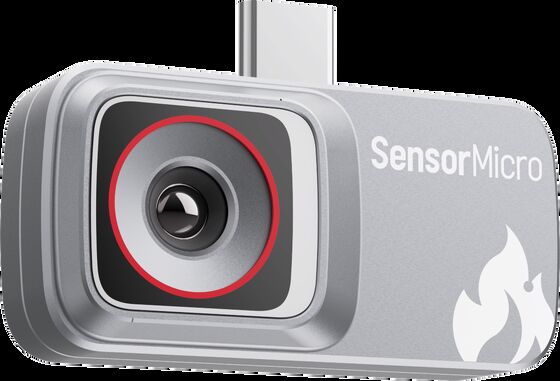

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
Luogo di origine WUHAN
Marca 256×192/12μm
Certificazione CE, FCC, RoHS
Numero di modello iMC212
Quantità di ordine minimo 1 pezzo
Prezzo negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dati di uscita 14 bit Raw NET ≤50mK
Dimensione pixel 12 μm Obiettivo (HFOV/FL) 56°/3,2 mm
Precisione di misurazione della temperatura Maggiore di ±2℃ / ±2% Temperatura operativa -20℃~-60℃
Evidenziare

Modulo di termografia portatile

,

Modulo di imaging termico ultracompatto
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico portatile non raffreddato LWIR 256*192/12μm con design ultracompatto
Il modulo miniaturizzato a infrarossi iMC212 è costruito sul modulo TIMO212 sviluppato internamente, destinato alle applicazioni dei terminali mobili. Integrato con una scheda di elaborazione ISP a infrarossi e componenti strutturali, supporta l'output diretto di immagini termiche e matrici di temperatura senza la necessità di calibrazione della temperatura, riducendo significativamente lo sforzo di sviluppo. Il modulo ultracompatto iMC è una soluzione economica e a basso consumo. Dotato di interfacce di controllo universali, semplifica i processi di integrazione e sviluppo, riducendo la barriera tecnica per l'implementazione della tecnologia di imaging termico a infrarossi.
Caratteristiche principali
Portatile ed economico
  • Dotato di un rilevatore a infrarossi a livello di wafer da 256*192/12μm sviluppato internamente, che offre notevoli vantaggi in termini di costi
  • Design ultracompatto, ideale per dispositivi mobili e portatili
Struttura robusta, prestazioni affidabili
  • Abbinato a una scheda di elaborazione ISP e un algoritmo di immagine intelligente per produrre direttamente immagini termiche e matrici di temperatura
  • Racchiuso in componenti strutturali per una maggiore affidabilità e completezza
Interfacce mainstream, sviluppo semplice
  • Fornisce un'interfaccia di uscita video digitale USB 2.0 standard e ampiamente compatibile
  • Dati di temperatura calibrati in fabbrica, eliminando ulteriori requisiti di sviluppo
Specifiche tecniche
Modello iMC212
Risoluzione 256*192
Dimensione pixel 12μm
Risposta spettrale 8~14μm
NET ≤50mK
Dati in uscita 14bit grezzo
Frequenza fotogrammi 25Hz
Modalità di messa a fuoco Concentrati liberamente
Obiettivo (HFOV/FL) 56°/3,2 mm
Interfaccia video digitale USB2.0
Tensione operativa 3,3 V ± 0,1 V
Consumo energetico tipico 300 mW
Intervallo di misurazione della temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisione della misurazione della temperatura Maggiore di ±2℃ / ±2%
Temperatura operativa -20℃~60℃
Umidità 5%~85%
Temperatura di conservazione -45℃~+85℃
Certificazione CE, FCC, RoHS
Capacità di produzione
Tecnologie di rilevamento a infrarossi interne
  • Rivelatori a infrarossi non raffreddati VOx da 8 pollici e 0,11μm
  • Rivelatori a infrarossi raffreddati MCT da 8 pollici e 0,5 μm
  • Rivelatori a infrarossi raffreddati T2SL da 8 pollici e 0,5 μm
Capacità produttiva e vantaggi
  • 6 milioni di rilevatori a infrarossi autosviluppati all'anno
  • Impianto di fabbricazione di semiconduttori di 30.000 m²
  • Area camera bianca di 20.000 m²
Domande frequenti
In quali scenari applicativi possono essere utilizzate le termocamere plug-in?
Connesso allo smartphone:Manutenzione della casa (rilevamento di perdite d'acqua, punti caldi elettrici o lacune nell'isolamento delle pareti); attività all'aria aperta (navigazione notturna, monitoraggio della fauna selvatica); controlli della temperatura senza contatto.
Connesso a laptop/tablet:Monitoraggio notturno (identificazione di obiettivi umani/veicoli senza luce visibile); sicurezza perimetrale per abitazioni o piccole imprese.
Screening della temperatura portatile:Rilevazione della febbre negli spazi pubblici; cure veterinarie (controllo della temperatura corporea degli animali).
Connesso ai sistemi di infotainment di bordo:Miglioramento della visibilità di guida notturna (rilevamento di pedoni o ostacoli oltre la portata dei fari) come strumento supplementare per ADAS (sistemi avanzati di assistenza alla guida).
