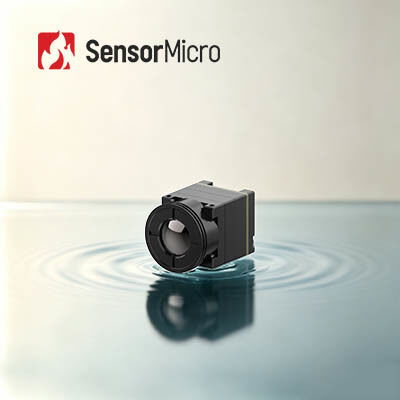

Modulo di fotocamera termica a risoluzione 640x512 non raffreddato, leggero e a basso consumo energetico
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ROHS2.0/REACH |
| Numero di modello | iTL612PLUS |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Gamma spettrale | 8~14μm | Risoluzione | 640x512/12μm |
|---|---|---|---|
| NET | ≤25mK | Consumo energetico tipico | 0.65W |
| Frequenza fotogrammi digitali | 25/30 Hz/50 Hz | Tensione di alimentazione | 4,2-5,5 V |
| Evidenziare | Il centro termico della macchina fotografica del fuco leggero,Macchina fotografica termica d'attenuazione lineare del fuco di modo,Il centro termico della macchina fotografica del UAV di RoHS |
||
Descrizione di prodotto

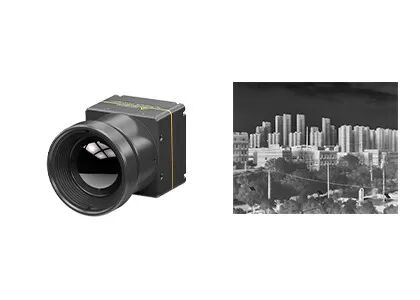

Modulo termocamera non raffreddato da 640x512/12μm leggero
Panoramica del prodotto
Il nucleo della termocamera iTL612 PLUS è sviluppato da SensorMicro. Presenta un design ultraminiaturizzato di piccole dimensioni e leggero, che lo rende facilmente integrabile nelle telecamere di sicurezza per applicazioni di monitoraggio in tutte le condizioni atmosferiche.
Costruito attorno al rilevatore a livello di wafer ApexCore 640×512/12μm, questo core della fotocamera stabilisce nuovi parametri di riferimento in SWaP (dimensioni, peso e potenza) con una sezione trasversale di soli 17,3×17,3 mm e un peso di 13,7 g. Supportando più interfacce di uscita tra cui DVP8, LVDS, MIPI, USB 2.0 e BT.656, offre un'eccezionale sensibilità termica di ≤25 mK consumando solo 0,65 W.
Caratteristiche principali
-
Leggerezza senza pari e carico minimoDimensioni ultraminiaturizzate: 17,3×17,3×24,2 mm (incluso obiettivo da 9,1 mm)Ultraleggero: 13,7±0,5 g (incluso obiettivo da 9,1 mm)Consumo energetico estremamente basso: fino a 0,65 W
-
Alimentato da ApexCore, più sensibile e più chiaroSviluppato sulla base del rilevatore a infrarossi ApexCore di nuova generazione con sensibilità termica ≤25 mKMigliorato con algoritmi avanzati di elaborazione delle immagini per una nitidezza delle immagini superiore
-
Sviluppo semplice e integrazione perfettaSono disponibili diverse opzioni di lenti per vari scenari applicativiSupporta più interfacce di output immagine: DVP8, LVDS, MIPI, USB 2.0 e BT.656Uscita dati RAW/YUV/Matrix-TEMP con controllo della porta seriale
Specifiche del prodotto
| Modello | iTL612PLUS |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 12μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤25mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 25/30 Hz/50 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 (Nero caldo/Bianco caldo/Pseudo colore) |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS: DF40C-30DP-0,4 V(51) |
| Interfaccia esterna MIPI | Interfaccia connettore 34Pin_Panasonic: AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4,2-5,5 V |
| Consumo energetico tipico | 0,65 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | 17,3×17,3×24,2 (obiettivo da 9,1 mm) 17,3×17,3×30,2 (obiettivo da 13 mm) 17,3×17,3×38 (obiettivo da 24 mm) 17,3×17,3×54 (obiettivo 45 mm) |
| Peso (incluso obiettivo) | 13,7±0,5 g (lente da 9,1 mm) 17,9±0,5 g (lente da 13 mm) 27,3±0,5 g (lente da 24 mm) 51±0,5 g (obiettivo da 45 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 30 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 9,1/13/24/45 mm |
Applicazioni industriali
Lotta contro gli incendi boschivi
Manutenzione dell'alimentazione
Ispezione fotovoltaica
Monitoraggio della sicurezza
Dispositivi indossabili
Dispositivi portatili
Vantaggi del prodotto
Portafoglio di prodotti diversificato
Un'ampia gamma di formati di prodotti tra cui rilevatori a infrarossi, nuclei di telecamere e moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Risoluzioni di array multipli, dimensioni dei pixel, bande d'onda e combinazioni di opzioni di lenti offrono maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini nitide, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità: progettati per funzionare in un'ampia gamma di sfide ambientali.
Integrazione facile
Molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono un rapido sviluppo in più campi di applicazione.
Domande frequenti
Cos'è la termografia a infrarossi?
La termografia a infrarossi è un metodo che utilizza la radiazione infrarossa e l'energia termica per raccogliere informazioni sugli oggetti, al fine di formularne immagini o ottenere informazioni sulla temperatura degli oggetti, anche in ambienti a scarsa visibilità.
Come funziona la termografia a infrarossi?
Il sistema di imaging termico a infrarossi è un rilevamento e identificazione passivo senza contatto della tecnologia a infrarossi. Focalizza la radiazione infrarossa della scena sul rilevatore a infrarossi della matrice sul piano focale attraverso il sistema ottico a infrarossi che può passare attraverso la radiazione infrarossa. Il rilevatore termico converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine infrarossa che può essere osservata ad occhio nudo.
