640x512/15μm Moduli di fotocamera raffreddati RS058 T2SL LWIR Camera Core

  • 640x512/15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS615L
Quantità di ordine minimo 1 pezzo
Prezzo negotiable
Termini di pagamento L/C,T/T
Dettagli
Risoluzione 640x512/15μm NET ≤25mK
Gamma spettrale 7,7~9,5μm (LW) Misurare 142x58,5x71mm
Evidenziare

15uM ha raffreddato i moduli della macchina fotografica

,

Moduli raffreddati 640x512 della macchina fotografica

,

Il centro della macchina fotografica di RS058 T2SL LWIR
Lasciate un messaggio
Descrizione di prodotto

Modulo AD raffreddato 640x512 / 15μm RS058 T2SL Modulo infrarosso raffreddato LWIR per integrazione rapida


Descrizione del prodotto


I moduli AD raffreddati della serie EYAS hanno la funzione di preamplificatore per convertire il segnale analogo dai rilevatori IR raffreddati in un output di flusso video digitale.È disponibile con diversi formati di risoluzione e diverse bande d'onda. EYAS615L è un membro della famiglia EYAS con un rilevatore raffreddato LWIR da 640x512 / 15μm e un criocoller RS058 integrato.


Con il modulo AD raffreddato della serie EYAS, è facile per i clienti OEM effettuare test di accettazione rapida sui rivelatori a infrarossi,avviare un rapido sviluppo secondario e abbreviare il loro periodo di sviluppo di moduli e prodotti completi basati su rivelatori a infrarossi raffreddati


Siamo un fornitore leader di rilevatori a infrarossi e produttore di moduli di telecamere OEM.che può fornire ai clienti un approvvigionamento stabile di prodotti a infrarossi.


Caratteristiche principali


- Facile da sviluppare e integrare

- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali

- Struttura integrata, le dimensioni sono coerenti con il rilevatore.

- 5V a alimentazione singola

- Capace di catturare bersagli in movimento ad alta velocità


Specificativi del prodotto


Modello EYAS615L
Performance del rilevatore IR
Risoluzione 640x512
Pitch dei pixel 15 μm
Cryocooler RS058
Intervallo spettrale 70,7 μm-9,5 μm LW
Tempo di raffreddamento (25°C) ≤ 5,5 minuti
NETD ottimale (20°C) ≤ 25mK
Modalità di funzionamento
Frequenza di fotogramma 1~160Hz regolabile
Modalità di funzionamento Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-fioritura
Specifica elettrica
Interfaccia esterna standard QSH 60 pin
Video digitale Cameralink: Output 16 bit Raw Data
Sincronizzazione esterna CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC
Comunicazione Port seriale Cameralink: TFG+/-, TC+/-; 9600bps
Fornitore di energia 1 pannello di visualizzazione di canale: 5V
1 canale di criocolore: 24V
Consumo di energia stabile 9W
Dimensione (mm) 148 × 58,5 × 71
Peso ≤ 680 g
Temperatura di funzionamento -40°C ~ +60°C
Magnitudine delle vibrazioni Vibrazione: GJB Trasporti ad alta velocità montati su veicoli
Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno


Applicazioni industriali


Il modulo di imaging termico EYAS615L è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.

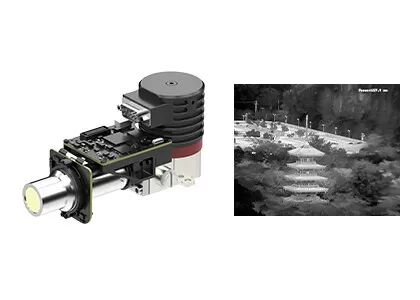

640x512/15μm Moduli di fotocamera raffreddati RS058 T2SL LWIR Camera Core 0


Servizio standardizzato


Documentazione completa: manuali del prodotto, guide di installazione e riferimenti di selezione.

Assistenza per lo sviluppo e i test: test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.

Advanced Developer Toolkit: SDK, API, algoritmi e strumenti di debug per integrazione profonda.

Supporto tecnico a distanza: supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva di problemi critici.

Garanzia: parti originali e rigoroso rispetto dei processi per ripristinare prestazioni ottimali.


Domande frequenti


1Cos'è l'imaging termico a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (- 273 °C) possono irradiare raggi infrarossi.Utilizzando il rivelatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione a infrarossi tra il bersaglio stesso e lo sfondo, si possono ottenere diverse immagini a infrarossi, che sono anche chiamate immagini termiche.

2Come funzionano i rilevatori a infrarossi?
Le radiazioni infrarosse emesse dal bersaglio entrano nella gamma di rilevamento del rilevatore termico.Poi il rilevatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico, e poi attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.

3Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rivelatore del piano focale a infrarossi raffreddato funziona a bassa temperatura fornita da un rivelatore dewar cooler (ddc).Ha un'alta sensibilità e può distinguere differenze di temperatura più sottili di un rilevatore infrarosso non raffreddatoPuò rilevare, identificare e riconoscere oggetti a una distanza molto lunga che è di più di dieci chilometri di distanza.La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
