Modulo termico a onde lunghe 640x512 12µm per monitoraggio di sicurezza

  • Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN612RG2
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 Consumo energetico 0.65W
Gamma spettrale 8~14μm Passo pixel 12μm
NET ≤25mK/F1,0/25℃ Frequenza fotogrammi 25Hz/30Hz
Evidenziare

Modulo di registrazione di immagini termiche di Wave lungo 12um

,

Modulo 640x512 di registrazione di immagini termiche del monitoraggio
Lasciate un messaggio
Descrizione di prodotto

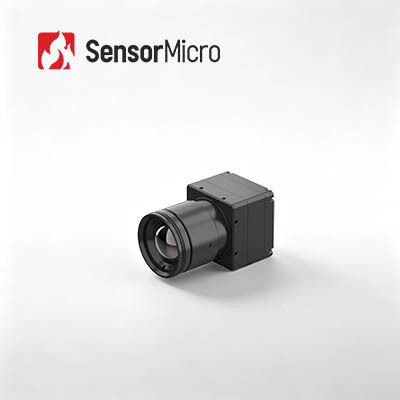

Modulo di imaging termico a onda lunga 640x512 12μm per il monitoraggio della sicurezza
Panoramica del prodotto

Il nucleo della telecamera a infrarossi COIN612RG2 offre rilevamento industriale ad alta precisione e monitoraggio accurato della temperatura. Utilizzando la tecnologia del rilevatore a infrarossi ad alta risoluzione ApexCore 640*512/12μm, raggiunge un'eccezionale sensibilità dell'immagine termica con NETD≤25mK e un'identificazione precisa della differenza di temperatura. Potenziato da algoritmi di misurazione della temperatura ottimizzati e dall'elaborazione del segnale ad alta precisione, fornisce un rilevamento della temperatura in tempo reale ultrastabile con una precisione di ±2°C o ±2%.

Caratteristiche principali
  • Funzionalità completa:Rilevatore a infrarossi a livello wafer ApexCore con NETD≤25mK, algoritmi avanzati di elaborazione delle immagini, precisione di misurazione della temperatura fino a ±2°C o ±2%
  • Design compatto:Dimensioni: 25,4*25,4*15,7 mm, Peso: 15±1 g, Consumo energetico: ≤ 0,65 W.
  • Integrazione flessibile:Molteplici opzioni di lenti ottiche, supporta interfacce USB 2.0/DVP/LVDS/BT.656, uscita dati RAW/YUV/TMP con controllo della porta seriale
Specifiche del prodotto
Modello COIN612RG2
Rilevatori IR Materiale sensibile: VOx
Risoluzione: 640*512
Dimensione pixel: 12μm
Risposta spettrale: 8μm ~ 14μm
NETD tipico: ≤25mK/F1.0/25℃
Elaborazione delle immagini Frequenza fotogrammi digitali: 25/30 Hz
Tempo di avvio: 6 secondi
Video analogico: PAL/NTSC
Video digitale: RAW/YUV422/TMP
Algoritmi dell'immagine: correzione della non uniformità, riduzione del rumore 3D, soppressione del rumore 2D, compressione della gamma dinamica, miglioramento dei bordi
Visualizzazione delle immagini: 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Elettrico Interfaccia esterna standard: DF40C-50DP-0,4 V a 50 pin(51)
Scheda di espansione USB: USB3.0/USB2.0/VPC/USB2.0 e VPC
Interfaccia di comunicazione: TTL-232/USB2.0
Interfaccia video digitale: DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione: 4,5 ~ 5,5 V
Consumo energetico tipico: 0,65 W
Misurazione della temperatura Temperatura operativa: -10℃~+50℃
Intervallo di misurazione della temperatura: -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃; Supporta la personalizzazione e l'espansione
Precisione della misurazione della temperatura: ±2°C o ±2% (a seconda di quale sia maggiore)
Misurazione parziale della temperatura: supporta il valore massimo, minimo e medio in uscita delle aree di misurazione della temperatura
SDK: Android/Windows/Linux
Meccanico Dimensioni nucleo nudo: 25,4 x 25,4 x 15,7 mm
Peso del nucleo nudo: 15±1 g
Ambientale Temperatura operativa: -40℃~+70℃
Temperatura di conservazione: -45℃~+85℃
Umidità: 5%~95%, senza condensa
Vibrazione: 5,35 g, vibrazione casuale, 3 assi
Impatto: mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto 3 assi, 6 direzioni
Certificazione: ROHS2.0/REACH
Lente ottica Atermico a fuoco fisso: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Livello di protezione: IP67 (lente anteriore)
Applicazioni industriali

Termografia, visione industriale, lotta antincendio e salvataggio, sorveglianza di sicurezza, osservazione esterna, visione artificiale, elettronica di consumo

I nostri vantaggi
  • Ampia gamma di prodotti:Rivelatori a infrarossi, nuclei di telecamere e moduli per soddisfare vari requisiti di integrazione
  • Ricca varietà di prodotti:Molteplici risoluzioni di array, dimensioni dei pixel, bande d'onda e opzioni di lenti per diverse applicazioni
  • Prestazioni eccezionali:Immagini chiare, dimensioni compatte, basso consumo energetico, alta sensibilità e forte affidabilità
  • Integrazione semplice:Molteplici opzioni di interfaccia per un'integrazione semplice e uno sviluppo rapido
Domande frequenti
  • Che cos'è il rilevatore a infrarossi/sensore di immagine termica?
    Le onde infrarosse non possono essere viste dall'occhio umano. Il rilevatore a infrarossi/sensore di immagine termica è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica, convertendola in segnali elettrici ed emettendo immagini termiche visibili.
  • Cos'è il WLP?
    WLP si riferisce al pacchetto a livello di wafer. Si tratta del processo di completamento dell'imballaggio sotto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per creare un singolo sensore a infrarossi. Insieme al pacchetto metallico e al pacchetto ceramico, rappresentano i tre principali formati di pacchetto dei rilevatori a infrarossi non raffreddati.
  • Qual è la differenza tra il pacchetto a livello di wafer, il pacchetto in ceramica e il pacchetto in metallo?
    I rilevatori a infrarossi non raffreddati sono attualmente suddivisi in imballaggi metallici, imballaggi in ceramica e imballaggi a livello di wafer. L'imballaggio in metallo è il primo e offre le migliori prestazioni; l'imballaggio a livello di wafer è adatto alla produzione di massa; e gli imballaggi in ceramica sono maggiormente favoriti dal mercato dedicato ai prodotti civili.
