Sorveglianza termica raffreddata del centro 640x512 15μM For Long Range della macchina fotografica di MWIR
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xTipo | Modulo raffreddato della macchina fotografica | Tecnologia | MCT/HgCdTe |
---|---|---|---|
Risoluzione | 640x512/15μm | Alta sensibilità | NETD≤15mK |
Dimensione | 155x67x80mm | Metà di lunghezza d'onda | 3.7~4.8μm |
Evidenziare | Il centro termico raffreddato della macchina fotografica di MWIR,Il centro termico 640x512 della macchina fotografica di MWIR,Il centro termico della macchina fotografica di MWIR |

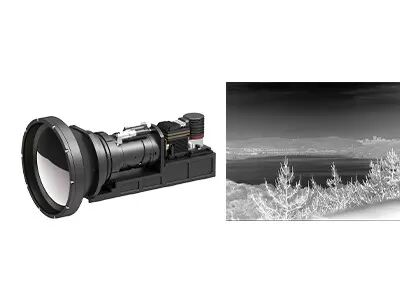

Sorveglianza termica raffreddata del centro 640x512 15μM For Long Range della macchina fotografica di MWIR
Alto modulo di registrazione di immagini termiche di Rate Cooled HgCdTe 640x512/15μm MWIR della struttura con il dispositivo di raffreddamento di RS058 Cryo
GAVIN615A è un metà di modulo raffreddato di registrazione di immagini termiche dell'onda sviluppato da tecnologia dei sensori globale (GST). Consiste di un rivelatore di HgCdTe MWIR IR del µm di 640x512@15 con cryocooler RS058, l'elettronica dell'hardware ed i vari algoritmi di elaborazione di immagini inoltre sono inclusi già per presentare le immagini termiche taglienti e chiare.
Una volta integrato con il rivelatore di F2 640x512/15µm HgCdTe MWIR IR, il frame per secondo di GAVIN615A può essere configurato fino a 100Hz, che è molto adatto ad applicazioni che richiedono l'osservazione sugli oggetti rapidi.
Finora, abbiamo fornito ai nostri clienti le varie soluzioni infrarosse mature e stabili di registrazione di immagini termiche. È facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sui moduli termici di GST, lo sviluppo secondario rapido di inizio e notevolmente da ridurre il costo del loro sviluppo.
- Soddisfaccia le esigenze di rilevazione della lunga autonomia
- Alta sensibilità, NETD≤15mK
- Alto frame per secondo
- Registrazione di immagini termiche di alta qualità
- Integrazione facile nel sistema
Modello | GAVIN615A |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 15μm |
Cryocooler | RS058 |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Tempo di raffreddamento (20°C) | ≤7min |
NETD (20°C) | ≤15mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/100Hz |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | ×1/×2/×4 |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | J30JZ 25pin |
Video analogico | AMICO |
Video di Digital | 16bit RAW/YUV: 16bit DVP/Cameralink ha prodotto |
Sincronizzazione esterna | Sincronizzazione esterna della struttura: Livello RS422 |
Comunicazione | RS422, 115200bps |
Alimentazione elettrica | 20~28VDC |
Consumo di energia stabile | 12W |
Dimensione (millimetri) | 155×67×80 |
Peso | ≤900g |
Temperatura di operazione | -40°C ~ +60°C |
Grandezza di vibrazione | Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno |
Lente ottica | |
Lente facoltativa | Zoom continuo 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Il modulo infrarosso termico della macchina fotografica di GAVIN615A è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Che cosa è sensiivity termico?
La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.
2. Che cosa sono le applicazioni di registrazione di immagini termiche?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella sicurezza & nel monitoraggio, nei carichi utili del UAV, nell'ispezione industriale, nella manutenzione antincendio e premonitrice, in ADAS, nella prevenzione epidemica, in AIoT ecc.
