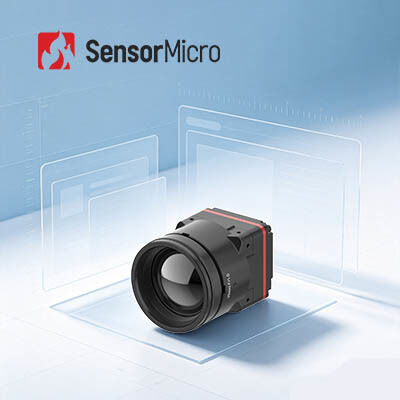

Core termico per telecamera termica ad alta sensibilità con risoluzione 1280x1024 e pixel da 8 µm per una rapida integrazione
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/8μm | NET | ≤30mK |
|---|---|---|---|
| Gamma spettrale | 8μm ~ 14μm | Frequenza fotogrammi digitali | 25/30 Hz |
| Tensione di alimentazione | 4.5-5.5V | Consumo energetico tipico | 1 W |
| Evidenziare | Il centro 640x512 della macchina fotografica di MWIR,Il centro veloce della macchina fotografica di integrazione MWIR,L'alto centro termico della macchina fotografica di sensibilità MCT |
||
Descrizione di prodotto
Core della fotocamera termica LWIR ad alta sensibilità 1280x1024/8μm per una rapida integrazione
Visualizzazione del prodotto
Catturare immagini termiche ultra-clear e ad alto dettaglio con il nucleo della fotocamera a infrarossi iTL1208 da 8 μm, una soluzione di imaging termico ad alte prestazioni per il rilevamento di precisione. This advanced thermal imaging core adopts the ApexCore 1280×1024/8μm large-format megapixel detector featuring an industry-leading 8μm pixel size that significantly boosts integration density and imaging accuracy.
Abbinato ad algoritmi professionali di miglioramento dell'immagine, ottimizza efficacemente il contrasto dell'immagine, elimina il rumore e ripristina dettagli termici,fornendo risultati di immagini termiche ad alta definizione superioriPur mantenendo prestazioni di imaging di alto livello, l'iTL1208 ottiene un'ottimizzazione SWaP estrema con dimensioni compatte, costruzione leggera e basso consumo energetico.soddisfa perfettamente le doppie esigenze di alta risoluzione e portabilità per i moderni dispositivi di imaging termico.
Caratteristiche principali
- 8 μm di megapixel:Il primo nucleo di telecamera termica da 8 μm al mondo alimentato dal rivelatore a super infrarossi ApexCore 1280×1024/8 μm, che bilancia l'alta risoluzione con l'integrazione ultra-compatta.
- Performance SWaP avanzata:Misura solo 22,6 × 22,6 × 34,5 mm, pesa 35,7 ± 2 g (compresa una lente da 12 mm) e consuma solo 1 W, rompendo la barriera delle dimensioni per le immagini termiche megapixel.
- Ottica priva di germanio e integrazione rapida:L'ottica calcogenide priva di germanio con opzioni multiple di lente per esigenze applicative diverse.
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software per PC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/I2C |
| Interfaccia video digitale | MIPI-CSI |
| Tensione di alimentazione | 4.5-5.5V |
| Consumo tipico di energia | 1W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lente da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno della lente Φ37 mm) Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) Con lente da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno della lente Φ26,6 mm) Con lente da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno della lente Φ27 mm) Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) |
| Peso (compresa la lente) | 85.5±4.5g (con lente da 5 mm) 70.5±3.6g (con lenti da 10 mm) 35.7±2g (con lenti da 12 mm) 40.7±2,1 g (con obiettivo da 17 mm) 71.0±3.6g (con lente da 25 mm) 110±5,5 g (con obiettivo da 35 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 è ampiamente utilizzato in molti settori quali la lotta contro gli incendi forestali, la manutenzione dell'energia, l'ispezione fotovoltaica, il monitoraggio della sicurezza, i dispositivi indossabili, i dispositivi portatili,e di più.
I nostri vantaggi
- Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sull'operatività
- Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione a infrarossi innovative
Domande frequenti
Cos'è la sensibilità termica?
La sensibilità termica, denominata anche NETD (Noise Equivalent Temperature Difference), è un parametro chiave per la valutazione delle telecamere termoimaging a onde medie (MWIR) e a onde lunghe (LWIR).È direttamente correlato alla lucidità misurata dal termomodelloÈ un valore numerico che rappresenta il rapporto segnale-rumore della differenza di temperatura e viene misurato in milliKelvin (mK).maggiore è la sensibilità e più chiara è l'immagine.
Quali sono le applicazioni dell'imaging termico?
La misurazione della temperatura e l'imaging in qualsiasi tempo sono due funzioni di base della tecnologia di imaging termico a infrarossi.I prodotti sviluppati sulla base di queste due tecnologie sono ampiamente utilizzati nella sicurezza e nel monitoraggio, ispezione industriale, lotta contro gli incendi, manutenzione predittiva, ADAS, prevenzione delle epidemie, AIoT e altro ancora.
