L'alto centro 640x512 della macchina fotografica di sensibilità MCT MWIR per integrazione veloce

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS615A
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 / 15μm NETD ≤17mK
Ampiezza dello spettro 3.7~4.8μm Dimensione 147x58.5x71mm
Evidenziare

Il centro 640x512 della macchina fotografica di MWIR

,

Il centro veloce della macchina fotografica di integrazione MWIR

,

L'alto centro termico della macchina fotografica di sensibilità MCT

Lasciate un messaggio
Descrizione di prodotto

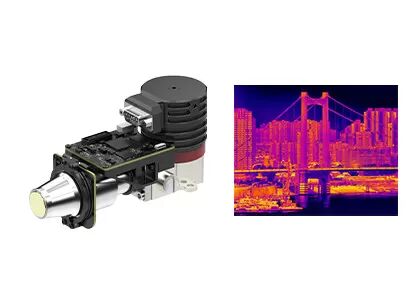

L'alto centro 640x512 della macchina fotografica di sensibilità MCT MWIR per integrazione veloce

EYAS615A ha raffreddato il centro di registrazione di immagini termiche



L'alto μm RS058 MCT MWIR MCT MWIR di 640x512@15 della sensibilità ha raffreddato il modulo infrarosso con il bordo di prossimità



Descrizione di prodotto



Il modulo dell'ANNUNCIO di EYAS615A è un modulo infrarosso raffreddato analogico digitale basato 640x512 sul passo il IR FPA di formati 15μm. Il NETD tipico di EYAS615A è di meno che 17mK. L'alta sensibilità assicura la rilevazione o il riconoscimento per la differenza molto minuscola di radiazione infrarossa ad interurbana stessa.



Questo modulo dell'ANNUNCIO comprende un bordo di prossimità che fornisce la sincronizzazione di FPA e le alimentazioni elettriche sensibili. Inoltre, l'interfaccia di collegamento della macchina fotografica produce i dati grezzi 16bit che altamente semplificano l'integrazione del rivelatore al sistema.



Di conseguenza, il modulo di EYAS615A lo rende facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sul rivelatore infrarosso raffreddato μm di GST C615M 640x512@15, lo sviluppo secondario rapido di inizio ed accorciare il loro periodo dello sviluppo di moduli infrarossi raffreddati o di macchine fotografiche termiche infrarosse complete o i sistemi basati sui rivelatori infrarossi raffreddati.



Caratteristiche principali



- Facile svilupparsi & integrare

- L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale

- La struttura integrata, dimensioni è coerente con il rivelatore

- semplice alimentazione 5V

- Capace di cattura del bersaglio mobile ad alta velocità



Specifiche di prodotto



Modello EYAS615A
Prestazione del rivelatore di IR
Risoluzione 640x512
Passo del pixel 15μm
Cryocooler RS058
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤17mK
Modo di lavoro
Frame per secondo 1~120Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard Perno di QSH 60
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 7W
Dimensione (millimetri) 147×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche di EYAS615A è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



L'alto centro 640x512 della macchina fotografica di sensibilità MCT MWIR per integrazione veloce 0



I nostri vantaggi



L'alto centro 640x512 della macchina fotografica di sensibilità MCT MWIR per integrazione veloce 1

FAQ



1. Che cosa è sensiivity termico?

La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.



2. Che cosa sono le applicazioni di registrazione di immagini termiche?

La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella sicurezza & nel monitoraggio, nei carichi utili del UAV, nell'ispezione industriale, nella manutenzione antincendio e premonitrice, in ADAS, nella prevenzione epidemica, in AIoT ecc.
