15μM 640x512 MCT MWIR ha raffreddato il modulo termico con l'Assemblea più fresca integrata di Dewar

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS615A
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Ampiezza dello spettro 3.7~4.8μm
DIMENSIONE 147x58.5x71mm Peso ≤680g
Evidenziare

15uM MWIR ha raffreddato il modulo termico

,

Modulo termico raffreddato materiale di MCT

,

L'Assemblea più fresca di Dewar ha raffreddato i moduli della macchina fotografica

Lasciate un messaggio
Descrizione di prodotto

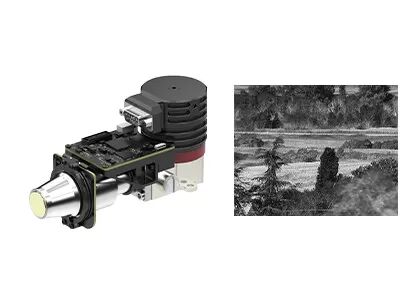

15μM 640x512 MCT MWIR ha raffreddato il modulo termico con l'Assemblea più fresca integrata di Dewar


EYAS615A ha raffreddato il modulo termico da infrarosso di GST



Il modulo raffreddato dell'ANNUNCIO con 640x512/15μm MCT MWIR ha raffreddato il rivelatore infrarosso per integrazione veloce



Descrizione di prodotto



La serie del EYAS ha raffreddato i moduli dell'ANNUNCIO ha la funzione del preamplificatore per convertire il segnale analogico dai rivelatori raffreddati di IR in uscita digitale della video corrente. È disponibile con differenti formati di risoluzione e bande di onda differenti. EYAS615A è un membro della famiglia del EYAS con il rivelatore raffreddato MWIR di 640x512/15μm e del cryocooler RS058 integrato.



Con la serie del EYAS modulo raffreddato dell'ANNUNCIO, è facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sui rivelatori infrarossi di GST, lo sviluppo secondario rapido di inizio e da accorciare il loro periodo dello sviluppo di moduli e di prodotti completi basati sui rivelatori infrarossi raffreddati.



La tecnologia dei sensori globale si specializza nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi. Possiamo fornire ai nostri clienti varie soluzioni infrarosse di registrazione di immagini termiche che accorciano il tempo di sviluppo secondario e notevolmente riducono il costo per i clienti.



Caratteristiche principali



- Risoluzione del rivelatore: 640x512/15μm

- Materiale del rivelatore: MCT/HgCdTe

- Cryocooler: RS058

- Frame per secondo: 1~120Hz regolabile

- Dimensione: 147×58.5×71mm

- Peso: ≤680g

- Facile essere diventato & integrato



Specifiche di prodotto



Modello EYAS615A
Prestazione del rivelatore di IR
Risoluzione 640x512
Passo del pixel 15μm
Cryocooler RS058
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤17mK
Modo di lavoro
Frame per secondo 1~120Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard Perno di QSH 60
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 7W
Dimensione (millimetri) 147×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche di EYAS615A è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



15μM 640x512 MCT MWIR ha raffreddato il modulo termico con l'Assemblea più fresca integrata di Dewar 0



La nostra linea infrarossa del rivelatore



15μM 640x512 MCT MWIR ha raffreddato il modulo termico con l'Assemblea più fresca integrata di Dewar 1

FAQ



1. Che cosa è sensiivity termico?

La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.



2. Che cosa sono le applicazioni di registrazione di immagini termiche?

La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella sicurezza & nel monitoraggio, nei carichi utili del UAV, nell'ispezione industriale, nella manutenzione antincendio e premonitrice, in ADAS, nella prevenzione epidemica, in AIoT ecc.
