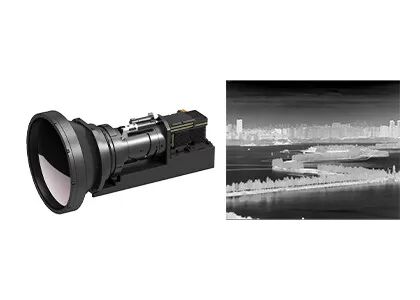

Modulo Termico Raffreddato 640x512 / 15µm Con Lente a Zoom Continuo 60~240mm/F4
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN615B |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512 / 15μm | NET | ≤20mk |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μm MW | Frequenza fotogrammi | 50Hz/100Hz |
| Misurare | 125x92x67 mm | Peso | ≤650 g |
| Evidenziare | Modulo termico raffreddato 640x512,Modulo termico raffreddato 15uM,Il centro termico della macchina fotografica della lente F4 |
||
Descrizione di prodotto
Modulo termico raffreddato 640x512 / 15μM con lente di zoom continuo 60~240mm/F4
GAVIN615B Modulo di telecamera MWIR raffreddato
GAVIN615B Modulo di fotocamera raffreddata MCT MWIR a basso consumo di energia 640x512 / 15μm
Descrizione del prodotto
GAVIN615B è un modulo di imaging termico ad onda media raffreddato sviluppato da SenosrMicro.L'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.
Configurato con un criocoller RS046, il GAVIN615B è di dimensioni molto compatte, misura 125x92x67 mm e pesa meno di 650 g di peso.Con interfaccia di collegamento a telecamera standard industriale, la telecamera a infrarossi o l'integratore di sistema possono progettare o integrare facilmente la propria telecamera completa basandosi sul modulo di imaging termico GAVIN615B.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditionsPuò rilevare e riconoscere rischi e minacce a lunga distanza, presentando al contempo maggiori dettagli sul bersaglio a breve distanza.
Caratteristiche principali
Conoscere il rilevamento a lungo raggio
• Alta sensibilità termica
• Ampio campo visivo
• rilevamento a lungo raggio, l'aereo può essere rilevato a 60 km di distanza
Facile integrazione nel sistema
• Interfaccia Cameralink/DVP, uscita immagine RAW/YUV
• Sono disponibili una varietà di lenti a zoom ottico continuo
Specificativi del prodotto
| Modello | GAVIN615B |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS046 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (20°C) | ≤ 7 minuti |
| NETD (20°C) | ≤ 20mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin |
| Video analogo | PAL |
| Video digitale | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Sincronizzazione esterna | Sincronizzazione esterna del fotogramma: livello RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 20 ~ 28VDC |
| Consumo di energia stabile | 12W |
| Dimensione (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom continuo 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35 ~ 690 mm/F4 |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico GAVIN615B è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
I nostri vantaggi
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, in diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1Cos'è la sensibilità termica?
La sensibilità termica, denominata anche NETD (Noise Equivalent Temperature Difference), è un parametro chiave per la valutazione delle telecamere termoimaging a onde medie (MWIR) e a onde lunghe (LWIR).È direttamente correlato alla lucidità misurata dal termomodelloÈ un valore numerico che rappresenta il rapporto segnale-rumore della differenza di temperatura e viene misurato in milliKelvin (mK).maggiore è la sensibilità e più chiara è l'immagine.
2Qual è la differenza tra rilevatori IR non raffreddati e raffreddati?
Attualmente sono disponibili sul mercato due tipi di sensori di imaging termico a infrarossi, raffreddati e non raffreddati.
Il rilevatore IR non raffreddato funziona a temperatura ambiente.I rilevatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/manuali/mobili.
I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, che deve essere supportata da un criofreddore.più costosi e meno affidabili dei sensori non raffreddatiTuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con l'ottica a lunga lunghezza focale per raggiungere una missione a lungo raggio.
