L'acceleratore per il rivelatore infrarosso raffreddato 640x512 ha raffreddato il modulo dell'ANNUNCIO

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS615A
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Ampiezza dello spettro 3.7~4.8μm
DIMENSIONE 147x58.5x71mm Peso ≤680g
Evidenziare

640x512 ha raffreddato il modulo dell'ANNUNCIO

,

Modulo dell'ANNUNCIO raffreddato rivelatore infrarosso

,

Acceleratore per il rivelatore infrarosso raffreddato

Lasciate un messaggio
Descrizione di prodotto

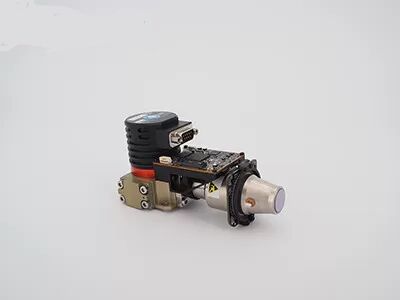

L'acceleratore per il rivelatore infrarosso raffreddato 640x512 ha raffreddato il modulo dell'ANNUNCIO


EYAS615A ha raffreddato il modulo termico da infrarosso di GST



Il modulo raffreddato dell'ANNUNCIO con 640x512/15μm MCT MWIR ha raffreddato il rivelatore infrarosso per integrazione veloce



Descrizione di prodotto



La serie del EYAS ha raffreddato i moduli dell'ANNUNCIO ha la funzione del preamplificatore per convertire il segnale analogico dai rivelatori raffreddati di IR in uscita digitale della video corrente. È disponibile con differenti formati di risoluzione e bande di onda differenti. EYAS615A è un membro della famiglia del EYAS con il rivelatore raffreddato MWIR di 640x512/15μm e del cryocooler RS058 integrato.



Con la serie del EYAS modulo raffreddato dell'ANNUNCIO, è facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sui rivelatori infrarossi di GST, lo sviluppo secondario rapido di inizio e da accorciare il loro periodo dello sviluppo di moduli e di prodotti completi basati sui rivelatori infrarossi raffreddati.



La tecnologia dei sensori globale si specializza nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi. Possiamo fornire ai nostri clienti varie soluzioni infrarosse di registrazione di immagini termiche che accorciano il tempo di sviluppo secondario e notevolmente riducono il costo per i clienti.



Caratteristiche principali



Rivelatore infrarosso raffreddato di rendimento elevato
• Alta sensibilità termica con NETD≤17mk tipico



Facile svilupparsi & integrare
• L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale
• Struttura integrata che ha dimensione coerente con il rivelatore



Bersaglio mobile ad alta velocità di bloccaggio
• La frequenza della struttura dell'uscita è regolabile a 1~120Hz



Specifiche di prodotto



Modello EYAS615A
Prestazione del rivelatore di IR
Risoluzione 640x512
Passo del pixel 15μm
Cryocooler RS058
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤17mK
Modo di lavoro
Frame per secondo 1~120Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard Perno di QSH 60
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 7W
Dimensione (millimetri) 147×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche di EYAS615A è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



L'acceleratore per il rivelatore infrarosso raffreddato 640x512 ha raffreddato il modulo dell'ANNUNCIO 0



La nostra linea infrarossa del rivelatore



L'acceleratore per il rivelatore infrarosso raffreddato 640x512 ha raffreddato il modulo dell'ANNUNCIO 1

FAQ



1. Che cosa è sensiivity termico?

La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.



2. Che cosa è la differenza fra i rivelatori non raffreddati e raffreddati di IR?

Ci sono attualmente due tipi di sensori infrarossi di registrazione di immagini termiche sul mercato, raffreddati e non raffreddati.

Il rivelatore non raffreddato di IR funziona alla temperatura ambiente. È basato sull'industria a semiconduttore e può essere fabbricato così solitamente nel grande volume con piccola dimensione e basso costo. I rivelatori non raffreddati di IR sono ampiamente usati in portatile/tenuto in mano/dispositivi mobili.

I rivelatori raffreddati di IR sono imballati in un'unità che li tiene all'estremamente - bassa temperatura che sarà sostenuta da un dispositivo di raffreddamento di cryo. Sono molto più grandi, più costosi e meno affidabili che i sensori non raffreddati, pricipalmente dovuto i sistemi di raffreddamento che complessi richiedono. Tuttavia, i sistemi raffreddati sono incredibilmente sensibili e solitamente funzionano con l'ottica lunga di lunghezza focale per raggiungere la missione della lunga autonomia
