L'OEM ha raffreddato il modulo della macchina fotografica con il rivelatore infrarosso di MWIR MCT 1280x1024 12um
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 1280x1024 | Passo del pixel | 12μm |
---|---|---|---|
NETD | ≤20mK | Ampiezza dello spettro | 3.7~4.8μm MW |
Dimensione | 149x58.5x71mm | Frame per secondo | 1~100Hz regolabile |
Evidenziare | L'OEM ha raffreddato il modulo della macchina fotografica,modulo della macchina fotografica raffreddato rivelatore infrarosso 12um,Moduli della macchina fotografica raffreddati rivelatore di MWIR |

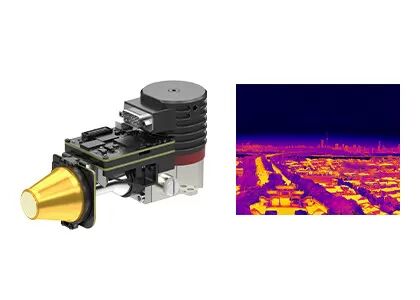

L'OEM ha raffreddato il modulo della macchina fotografica con il rivelatore infrarosso di MWIR MCT 1280x1024 12um
1280x1024 di alta risoluzione/12μm MCT MWIR ha raffreddato il modulo infrarosso con il bordo di prossimità
EYAS1212 è del 1280 un x1024 basato modulo infrarosso raffreddato analogico digitale di alta risoluzione formatta il passo IR FPA di 12μm.
Questo modulo dell'ANNUNCIO comprende un bordo di prossimità che fornisce la sincronizzazione di FPA e le alimentazioni elettriche sensibili. Inoltre, l'interfaccia di collegamento della macchina fotografica produce i dati grezzi 16bit che altamente semplificano l'integrazione del rivelatore al sistema.
Di conseguenza, il modulo dell'ANNUNCIO EYAS1212 lo rende facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sul rivelatore infrarosso raffreddato μm di GST C1212M 1280x1024@12, lo sviluppo secondario rapido di inizio ed accorciare il loro periodo dello sviluppo di moduli infrarossi raffreddati o di macchine fotografiche termiche infrarosse complete o i sistemi basati sui rivelatori infrarossi raffreddati.
Fornito di circuito di elaborazione dei segnali di rendimento elevato, il EYAS che la serie ha raffreddato il modulo dell'ANNUNCIO è applicabile a tutto il MCT&T2SL ha raffreddato i rivelatori infrarossi da GST.
Rivelatore infrarosso raffreddato di rendimento elevato
• Alta sensibilità termica con migliore NETD<18mk
Facile svilupparsi & integrare
• L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale
• Struttura integrata che ha dimensione coerente con il rivelatore
Bersaglio mobile ad alta velocità di bloccaggio
• La frequenza della struttura dell'uscita è regolabile a 1~100Hz
Modello | EYAS1212 |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Cryocooler | RS058F |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Tempo di raffreddamento (25°C) | ≤6min |
NETD ottimale (20°C) | ≤20mK |
Modo di lavoro | |
Frame per secondo | 1~100Hz regolabile |
Modo di lavoro | Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura |
Specificazione elettrica | |
Interfaccia esterna standard | QSH 60pin |
Video di Digital | Cameralink: Dati grezzi dell'uscita 16bit |
Sincronizzazione esterna | CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC |
Comunicazione | Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps |
Alimentazione elettrica | 1 pannello di rappresentazione di Manica: 5V 1 Manica Cryocooler: 24V |
Consumo di energia stabile | 9W |
Dimensione (millimetri) | 149×58.5×71 |
Peso | ≤680g |
Temperatura di lavoro | -40°C ~ +60°C |
Grandezza di vibrazione | Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno |
Il modulo di registrazione di immagini termiche EYAS1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Che cosa è la sensibilità termica?
La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.
2. Che cosa sono le applicazioni di registrazione di immagini termiche?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella sicurezza & nel monitoraggio, nei carichi utili del UAV, nell'ispezione industriale, nella manutenzione antincendio e premonitrice, in ADAS, nella prevenzione epidemica, in AIoT ecc.
3. Che cosa è rivelatore di MCT/HgCdTe?
MCT, anche chiamato HgCdTe, si riferisce al Mercury-cadmio-Tellurid che è un composto chimico del tellururo di cadmio (CdTe) e tellururo del mercurio (HgTe) e un materiale comune in rivelatori fotoelettrici. Il rivelatore di MCT/HgCdTe è un rivelatore fotoconduttore che funziona ad un ambiente criogenico e può individuare la radiazione infrarossa. È più sensibile dei sensori termici.
