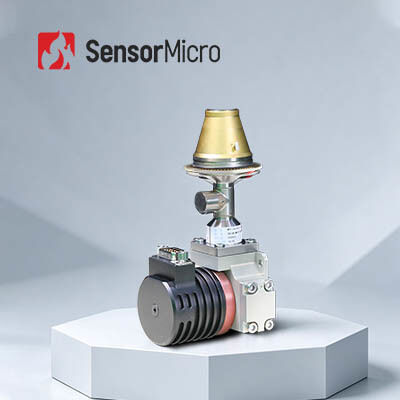

1280x1024 12μm Detettore infrarosso raffreddato MWIR MCT Detettore con criocolore di Stirling

  • 1280x1024 12μm Cooled Infrared Detector MWIR MCT Detector with Stirling Cryocooler
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C1212M
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024/12μm NET 18kK (F2/F4)
Gamma spettrale 3,7~4,8μmMW Massimo. Frequenza fotogrammi 100Hz
Evidenziare

Rivelatore a infrarossi raffreddato da 12 µm

,

Rivelatore a infrarossi MCT MWIR raffreddato

,

Rivelatore MWIR con criorefrigeratore Stirling
Lasciate un messaggio
Descrizione di prodotto
Panoramica del prodotto

Il C1212M è un detector a infrarossi a onde medie (MWIR) raffreddato, basato sulla tecnologia HgCdTe (MCT), sviluppato da SensorMicro. Combina alta risoluzione, alte prestazioni e alta affidabilità in un unico pacchetto compatto.

Il C1212M offre quattro volte più pixel nella stessa area di immagine attiva rispetto ai prodotti convenzionali 640×512. La sua ridotta dimensione dei pixel di 12 µm fornisce una migliore risoluzione spaziale e abbina lunghezze focali dell'obiettivo più corte per ottenere la stessa missione di portata. Il C1212M è una scelta ideale per applicazioni che richiedono prestazioni superiori a lungo raggio e un riconoscimento dettagliato delle immagini.

Caratteristiche principali
Prestazioni eccezionali
  • Risoluzione 1280×1024 per un campo visivo più ampio e una maggiore distanza di rilevamento
  • Dimensione dei pixel di 12 µm per una migliore risoluzione spaziale
Immagine nitida e chiara
  • Elevata sensibilità termica
  • Buona uniformità con una frequenza di pixel effettiva superiore al 99,5%
Progettato per applicazioni specifiche
  • Il numero F può essere personalizzato
  • Fornitura continua garantita
Specifiche del prodotto
Modello C1212M
Materiale sensibile MCT
Risoluzione 1280×1024
Dimensione pixel 12 µm
Risposta spettrale 3,7 µm ± 0,2 µm a 4,8 µm ± 0,2 µm
Modalità di funzionamento Snapshot; modalità di integrazione ITR/IWR; modalità finestra; anti-blooming
Capacità di carica 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Gamma dinamica Modalità ITR ≥ 80 dB; modalità IWR ≥ 76 dB
Canale di uscita 4 o 8 canali; fino a 20 MHz per uscita
Frequenza fotogrammi max. 100 Hz
NETD tipico 18 mK (F2/F4)
Frequenza pixel effettiva ≥ 99,5%
Non uniformità di risposta ≤ 8%
Criorefrigeratore configurabile RS058F (Criorefrigeratore Stirling rotativo) / LS734 (Criorefrigeratore Stirling lineare)
Consumo energetico stabile (23 °C) ≤ 7 W (RS058F) / ≤ 10 W (LS734)
Consumo energetico max. (71 °C) ≤ 17 W (RS058F) / ≤ 45 W (LS734)
Alimentazione 24 V CC
Tempo di raffreddamento (23 °C) ≤ 6 min (RS058F) / ≤ 4 min (LS734)
Dimensioni massime (mm) 149 × 58,5 × 71 (RS058F); Compressore Φ46 × 122, Dewar Φ55 × 119 (LS734)
Peso (g) ≤ 600 (RS058F) / ≤ 1200 (LS734)
Temperatura operativa -45 °C a +71 °C
Applicazioni industriali

Il detector a infrarossi MWIR raffreddato criogenicamente C1212M è ampiamente utilizzato in un'ampia gamma di settori, tra cui il controllo non distruttivo (NDT), il monitoraggio ambientale, la sorveglianza a lungo raggio e la ricerca scientifica.

Profilo aziendale

SensorMicro è stata fondata con una convinzione semplice ma potente: l'innovazione dovrebbe servire le esigenze del mondo reale.

SensorMicro esiste per consentire a persone e sistemi di vedere oltre la superficie, nei modelli, nei problemi e nelle possibilità che si trovano al di sotto. Trasformando il calore invisibile in verità visibile, aiutiamo le industrie a prendere decisioni più intelligenti, a proteggere ciò che conta di più e a navigare la complessità con chiarezza.

La nostra insistenza nell'essere autodidatti e orientati al cliente è diventata una ricetta comprovata per lo slancio di SensorMicro. Poiché la nostra attività si estende in gran parte del mondo, abbiamo fatto progressi su tutti i fronti, dalla sicurezza, antincendio, ispezione industriale, assistenza medica e visione artificiale al monitoraggio ambientale e agli aspetti chiave della neutralità carbonica, aiutando i partner a sbloccare il pieno potenziale del rilevamento a infrarossi intelligente e a collegare i punti della vita.

Siamo più di un'azienda di tecnologia a infrarossi. Siamo una comunità di persone impegnate nella costruzione di un futuro sostenibile, etico e incentrato sull'uomo. Ogni pixel di innovazione che creiamo è una promessa: una promessa di proteggere, potenziare e servire.

Domande frequenti
1. Cos'è l'imaging termico a infrarossi?

L'imaging termico a infrarossi è un metodo che utilizza la radiazione infrarossa e l'energia termica per raccogliere informazioni sugli oggetti. Sulla base della differenza di radiazione tra un oggetto e il suo ambiente di sfondo, e delle differenze di radiazione all'interno di ciascuna parte dell'oggetto stesso, l'immagine termica a infrarossi rivela la fluttuazione della radiazione di ciascuna parte della scena, mostrando così le caratteristiche della scena.

2. Quali sono i vantaggi dell'imaging termico a infrarossi?
  • Vedere attraverso l'oscurità totale
  • Identificazione sotto mimetizzazione
  • Rilevamento a lungo raggio
  • Rilevamento della distribuzione del calore
  • Misurazione della temperatura senza contatto
  • Consapevolezza situazionale
  • E altro ancora
3. Quali sono le applicazioni dell'imaging termico a infrarossi?

La misurazione della temperatura e l'imaging in tutte le condizioni atmosferiche sono le due funzioni di base della tecnologia di imaging termico a infrarossi. I prodotti sviluppati su queste due tecnologie sono ampiamente utilizzati nell'energia elettrica, nella sicurezza e nel monitoraggio, nella produzione industriale, nella ricerca scientifica, nel trattamento medico e in altri campi tradizionali.
