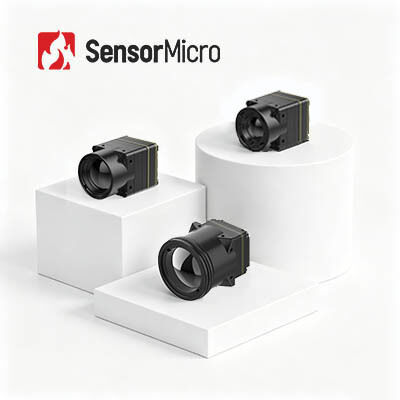

Piccolo modulo termocamera non raffreddato con risoluzione 640x512, passo pixel di 8μm e sensibilità NETD ≤30mK
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0,4 W |
|---|---|---|---|
| Frequenza fotogrammi | 30/50 Hz | Gamma spettrale | 8~14μm |
| NET tipico | ≤30mK | Passo pixel | 8μm |
| Evidenziare | Modulo termico non raffreddato tipico della macchina fotografica,Modulo termico non raffreddato della macchina fotografica dei fuchi,Macchina fotografica termica 640x512 del fuco |
||
Descrizione di prodotto
Piccolo modulo di telecamera termica non raffreddata 640x512/8μm NETD 30mk
Visualizzazione del prodotto
Piccolo in dimensioni, potente nelle prestazioni ¥ incontrare il nucleo della fotocamera termica in miniatura iTL608! Questo modulo di imaging termico delle dimensioni del pollice pesa solo 6,7 grammi,con dimensioni ultra-compatte e integrazione di alto livello per l'incorporazione di dispositivi portatili. Con un rilevatore VOx professionale, risoluzione nitida di 640×512 e sensibilità ultra-alta ≤30mK, rileva sottili differenze di temperatura invisibili ad occhio nudo.velocità a doppio fotogramma, e il miglioramento dell'immagine NUC e 3DNR intelligente per immagini termiche impeccabili.apparecchi termografici portatili perfettamente adattati, monitoraggio della sicurezza e applicazioni di visione notturna durante tutto il giorno.
Caratteristiche principali
Design estremamente leggero
- Compatta, di dimensioni 13 × 13 × 18,3 mm e peso 6,7 ± 1,5 g (compresa una lente da 6 mm)
- Tra i più alti livelli di integrazione della sua categoria
Alta sensibilità, accurato rilevamento
- Dimensioni di pixel ultra-piccole di 8 μm con risoluzione 640 × 512, fornendo dettagli fini e immagini chiare
- NETD tipica ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura
Sviluppo semplificato, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare i diversi requisiti applicativi
- Supporta più interfacce di uscita di immagine, tra cui MIPI/USB 2.0/BT.656
- Dati di uscita di immagini RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | ITL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30/50 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT656 |
| Tensione di alimentazione | 4-5,5V |
| Consumo tipico di energia | 0.4W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lente da 6 mm: 13 × 13 × 18,3 mm (diametro esterno della lente Φ12,3 mm) Con lenti da 8,7 mm: 13 × 13 × 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con lente da 16,7 mm: 13 × 13 × 27,9 mm (diametro esterno della lente Φ22,2 mm) Con lente da 30 mm: 13 × 13 × 39 mm (diametro esterno della lente Φ36 mm) |
| Peso (compresa la lente) | 60,7±1,5 g (6mm) 7.5±1.5g (lente da 8,7 mm) 17±1,5 g (16,7 mm di lente) 42.7±1,5 g (30 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Focale fisso Athermal: 6/8.7/16.7/30mm |
Applicazioni industriali
Il modulo di imaging termico iTL608 può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Soluzioni unificate per l'imaging termico
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader mondiale nell'industria infrarossa
- Disponibili vari rilevatori a infrarossi
- Detettori IR non raffreddati e raffreddati di diversi formati e dimensioni di pixel
- Produzione in volume per garantire una consegna rapida
- Tre linee di produzione con capacità produttiva annua fino a milioni di rivelatori
Domande frequenti
1Puoi bloccare le immagini termiche?
Ma i raggi infrarossi non possono penetrare le pareti, e anche il vetro può bloccare i raggi infrarossi.Puoi nasconderti dietro vetri o muri per bloccare le immagini termiche.
2Pseudo colore - Lava
Nel pseudo colore della Lava, il bianco indica alta temperatura e il rosso scuro bassa temperatura.è più in linea con la visione visiva umana.
3Cos'è il DRI Range?
Si tratta di un mezzo per misurare la distanza alla quale un rivelatore a infrarossi può produrre un'immagine di un bersaglio specifico e può essere suddiviso in gamma di rilevamento, gamma di riconoscimento, gamma di identificazione.
D (Rilevazione): capacità di distinguere un oggetto dallo sfondo
R (Riconoscimento): capacità di classificare la classe dell'oggetto (animale, umano, veicolo, barca...)
I (identificazione): capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una jeep...)
Secondo i criteri di Johnson, quando la probabilità di dettaglio del bersaglio visibile alla distanza DRI è del 50%, le coppie minime di linee numeriche del bersaglio sono 1:3:6 (o 1:4:8), e il numero minimo di pixel corrispondente è 2:612 (o 2:816:).
Supponendo che il diametro del bersaglio sia H, la lunghezza focale è f, la dimensione dei pixel è d e il numero di coppie di linee è n, allora la distanza di visione L=H×f/(2n×d)
