Piccolo modulo termocamera non raffreddato con risoluzione 640x512, passo pixel di 8μm e sensibilità NETD ≤30mK
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0,4 W |
|---|---|---|---|
| Frequenza fotogrammi | 30/50 Hz | Gamma spettrale | 8~14μm |
| NET tipico | ≤30mK | Passo pixel | 8μm |
| Evidenziare | Modulo termico non raffreddato tipico della macchina fotografica,Modulo termico non raffreddato della macchina fotografica dei fuchi,Macchina fotografica termica 640x512 del fuco |
||
Descrizione di prodotto

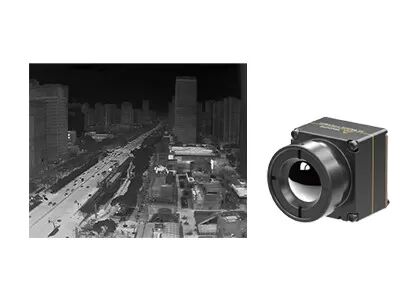

Modulo termocamera minuscolo non raffreddato 640x512/8μm NETD 30mk
Panoramica del prodotto
Piccolo nelle dimensioni, potente nelle prestazioni: scopri il nucleo miniaturizzato della termocamera iTL608! Questo modulo di imaging termico delle dimensioni di un pollice pesa solo 6,7 grammi, presenta dimensioni ultracompatte e un'integrazione di alto livello per l'integrazione di dispositivi portatili. Dotato di un rilevatore VOx professionale, una risoluzione nitida di 640*512 e una sensibilità ultra elevata ≤30 mK, rileva sottili differenze di temperatura invisibili a occhio nudo. Goditi l'avvio rapido in 6 secondi, il doppio frame rate fluido e il miglioramento intelligente delle immagini NUC e 3DNR per immagini termiche impeccabili. Costruito per funzionare stabilmente da -40°C a +70°C, supporta opzioni di interfaccia versatili e sviluppo flessibile, termocamere portatili che si adattano perfettamente, monitoraggio della sicurezza e applicazioni di visione notturna per tutto il giorno.
Caratteristiche principali
Design estremamente leggero
- Dimensioni compatte di 13*13*18,3 mm e un peso di 6,7 ±1,5 g (incluso un obiettivo da 6 mm)
- Tra i più alti livelli di integrazione della sua categoria
Alta sensibilità, rilevamento preciso
- Pixel ultra-piccoli da 8μm con risoluzione 640 * 512, che offrono dettagli precisi e immagini chiare
- NETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura
Sviluppo semplificato, integrazione rapida
- Sono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativi
- Supporta più interfacce di output delle immagini, tra cui MIPI/USB 2.0/BT.656
- Uscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640*512 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30/50 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4-5,5 V |
| Consumo energetico tipico | 0,4 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | Con obiettivo da 6 mm: 13 * 13 * 18,3 mm (diametro esterno dell'obiettivo Φ12,3 mm) Con obiettivo da 8,7 mm: 13 * 13 * 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con obiettivo da 16,7 mm: 13 * 13 * 27,9 mm (diametro esterno obiettivo Φ22,2 mm) Con obiettivo da 30 mm: 13 * 13 * 39 mm (diametro esterno dell'obiettivo Φ36 mm) |
| Peso (incluso obiettivo) | 6,7±1,5 g (lente da 6 mm) 7,5±1,5 g (obiettivo da 8,7 mm) 17±1,5 g (obiettivo da 16,7 mm) 42,7±1,5 g (obiettivo da 30 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 6/8,7/16,7/30 mm |
Applicazioni industriali
Il modulo di imaging termico iTL608 può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Soluzioni di imaging termico complete
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader a livello mondiale nel settore degli infrarossi
- Disponibili vari rilevatori a infrarossi
- Rivelatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
- Produzione in volumi per garantire una consegna rapida
- Tre linee di produzione con capacità produttiva annua fino a milioni di rilevatori
Domande frequenti
1. È possibile bloccare la termografia?
Nella maggior parte dei casi, non è possibile. Ma i raggi infrarossi non possono penetrare nei muri e anche il vetro può bloccare i raggi infrarossi. Quindi, se non vuoi essere rilevato, puoi nasconderti dietro un vetro o un muro per bloccare l'immagine termica.
2. Pseudo colore: lava
Nello pseudo colore Lava, il bianco indica alta temperatura e il rosso scuro indica bassa temperatura. Tutta la sua tavolozza utilizza colori caldi. Per obiettivi a temperatura ultraelevata, è più in linea con la visione visiva umana.
3. Cos'è la gamma DRI?
È un mezzo per misurare la distanza alla quale un rilevatore a infrarossi può produrre un'immagine di un bersaglio specifico e può essere suddiviso in campo di rilevamento, campo di riconoscimento, campo di identificazione.
D (Detection): capacità di distinguere un oggetto dallo sfondo
R (Riconoscimento): capacità di classificare la classe dell'oggetto (animale, umano, veicolo, imbarcazione…)
I (Identificazione): capacità di descrivere l'oggetto nei dettagli (un uomo con un cappello, un cervo, una Jeep…)
Secondo i criteri di Johnson, quando la probabilità che i dettagli del target siano visibili alla distanza DRI è del 50%, il numero minimo di coppie di linee del target è 1:3:6 (o 1:4:8) e il corrispondente numero minimo di pixel è 2:6:12 (o 2:8:16).
Supponendo che il diametro del target sia H, la lunghezza focale sia f, la dimensione dei pixel sia d e il numero di coppie di linee sia n, quindi la distanza di visualizzazione L=H*f/(2n*d)
