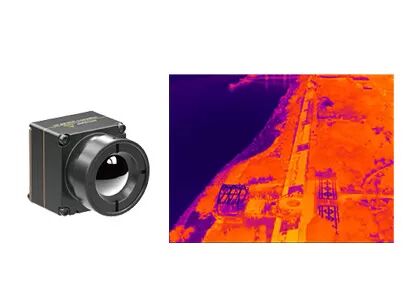

Macchina fotografica termica 640x512 non raffreddato del fuco compatto di LWIR per lotta contro l'incendio

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello iTL612/R
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 Consumo di energia 0.7W
Ampiezza dello spettro 8~14μm Passo del pixel 12μm
NETD tipico ≤40mK Frame per secondo 30Hz
Evidenziare

Macchina fotografica termica del fuco di RoHS LWIR

,

macchina fotografica termica del fuco antincendio 640x512

,

Macchina fotografica termica compatta di LWIR

Lasciate un messaggio
Descrizione di prodotto
Modulo di registrazione di immagini termiche TWIN612




Macchina fotografica termica 640x512 LWIR del fuco non raffreddato di RoHS per lotta contro l'incendio



Descrizione di prodotto


Il centro infrarosso della macchina fotografica di iTL612R integra il rivelatore termico infrarosso livellato del pacchetto del wafer di 640x512/12μm (WLP). È un modulo radiometrico non raffreddato di registrazione di immagini termiche di LWIR per i fuchi con ampiezza dello spettro da 8 a 14μm.

caratteristiche termiche del modulo della macchina fotografica iTL612 nella presentazione tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Orientato per lo scambio completamente ottimizzato, il modulo termico non raffreddato di iTL612R fornisce ad una soluzione affidabile per integrazione di sistema infrarossa spazio limitato. La sua struttura compatta ha raggiunto il livello superiore dello stesso modulo della specificazione. Inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.

Il modulo termico iTL612 è sviluppato specialmente per il campo di manutenzione premonitrice, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, sollievo & salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.


Caratteristiche principali


Progettazione compatta & leggera
• Dimensione: 21mm×22.3mm×27.3mm (con la lente di 9.1mm)
• Peso: 20.8g±1.5g (con la lente di 9.1mm)
• Basso consumo energetico in basso quanto 0.7W

Chiara immagine & radiometria accurata
• Algoritmo nuovissimo di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Supporto Windows/Linux/ARM SDK
• Supporto misura regionale, del punto & di isoterma di temperatura

Varie interfacce per integrazione facile
• DVP/LVDS/USB2.0 interfacce, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale


Specifiche di prodotto



Modello iTL612/R
Prestazione del rivelatore di IR
Materiale sensibile Ossido del vanadio
Risoluzione 640×512
Dimensione del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD tipico ≤40mk
Elaborazione di immagini
Frame per secondo 30Hz
Tempo di partenza 5s
Video di Digital RAW/YUV/BT656
Algoritmo di immagine Correzione di non uniformità (NUC)
riduzione di rumore 3D (3DNR)
De-rumore (DNS)
Compressione della gamma dinamica (DRC)
Potenziamento di bordo (EE)
Esposizione di immagine Colore caldo/bianco caldo/pseudo nero
Software del PC
ICC software Controllo di modulo & video esposizione
Specifiche elettriche
Interfaccia esterna standard 30Pin_HOURS: DF40C-30DP-0.4V (51), (ORE, maschio)
Scheda di espansione di USB Tipo-c
Interfaccia di comunicazione RS232-TTL/USB2.0
Digital Video Interface CMOS8/USB2.0
Tensione di rifornimento 3.3V±0.1V VCC
Consumo di energia tipico 0.7W
Misura di temperatura
Gamma di temperatura di funzionamento -10°C~+50°C
Gamma di misura di temperatura -20°C~+150°C, 0°C~550°C; Personalizzazione ed espansione di sostegno
Accuratezza di misura di temperatura Maggior di ±3°C o di ±3% (@23℃±3℃)
Misura regionale di temperatura Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita
SDK Supporto Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura
Caratteristiche fisiche
Dimensione (millimetri) 21×22.3×27.3 (con la lente di 9.1mm)
Peso 20.8g±1.5g (con la lente di 9.1mm)
Adattabilità ambientale
Temperatura di funzionamento -40°C~+70°C
Temperatura di stoccaggio -45°C~+85°C
Umidità 5%~95%, senza condensazione
Vibrazione 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6
Certificati ROHS2.0/REACH
Ottica
Lente facoltativa Fuoco fisso atermico: 9.1mm



Applicazioni industriali


Il modulo di registrazione di immagini termiche di iTL612/R può essere integrato nei carichi utili del UAV e dispositivi portabili in modo che sia ampiamente usata nei campi di manutenzione premonitrice, l'ispezione fotovoltaica, la protezione dell'ambiente, la ricerca scientifica, la fotografia aerea, l'indagine di polizia, il sollievo & il salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.

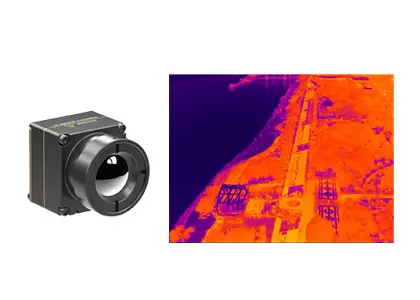

Macchina fotografica termica 640x512 non raffreddato del fuco compatto di LWIR per lotta contro l'incendio 0


Tecnologia dei sensori globale


Macchina fotografica termica 640x512 non raffreddato del fuco compatto di LWIR per lotta contro l'incendio 1

Macchina fotografica termica 640x512 non raffreddato del fuco compatto di LWIR per lotta contro l'incendio 2


FAQ



1.What è pseudo colore?

Lo pseudo colore, inoltre ha chiamato il colore falso, la distribuzione termica degli oggetti può essere trasformata nelle immagini visive dal sistema infrarosso di registrazione di immagini termiche ed essere visualizzata sul monitor nel colore livellato o pseudo grigio. Così la distribuzione della temperatura degli oggetti può essere ottenuta. Per renderlo più facile affinchè la gente analizzi facilmente un'immagine termica è rappresentata visivamente facendo uso dei colori falsi che rappresentano la differenza nella temperatura.



2. Quanti lo pseudo modulo di registrazione di immagini termiche della latta GST di colore offerta?

- Bianco caldo:



- Lava

- Ironbow

- Ferro caldo

- Medico

- Artide

- Rainbow1

- Rainbow2

- Rovente

- Bianco caldo



3. Che cosa sono le considerazioni chiave su un rivelatore infrarosso/modulo termico per la vostra applicazione?

---La risoluzione del rivelatore

---La dimensione del pixel

---Il NETD

---La qualità di immagine

---Le opzioni della lente

---Il consumo di energia

---La dimensione ed il peso

---L'interfaccia meccanica & elettrica

---Il bilancio
