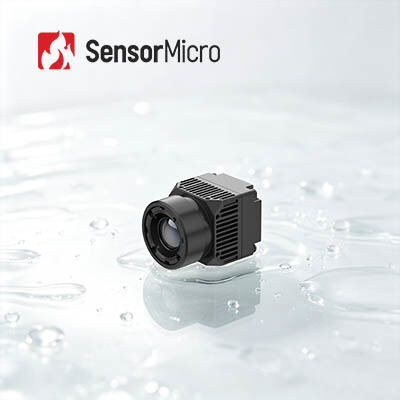

Modulo termico non raffreddato LWIR con risoluzione 640x512 e pixel pitch di 8 µm per lo screening di immagini termiche mediche

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Luogo di origine Cina
Marca SensorMicro
Certificazione RoHS2.0; Reach
Numero di modello iHA608W
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 Consumo energetico 0.6W
Gamma spettrale 8~14μm Passo pixel 8μm
NET tipico ≤30mK Frequenza fotogrammi 25Hz
Evidenziare

Modulo termico medico LWIR non raffreddato

,

Modulo termico non raffreddato 384x288

,

Modulo della fotocamera a immagine termica 17um
Lasciate un messaggio
Descrizione di prodotto
Modulo termico non raffreddato LWIR 640x512 8μm per lo screening di immagini termiche mediche
Modulo termico non raffreddato LWIR 640x512 8 μm per lo screening di immagini termiche mediche
Descrizione del prodotto
Cerchi un nucleo di telecamere ad infrarossi non raffreddate ad alte prestazioni per la misurazione della temperatura medica?con una lunghezza di 20 mm o più, ma non superiore a 20 mmPrecisione di misurazione di 0,5 gradi, algoritmi di elaborazione di immagini mediche personalizzati rendono immagini termiche di granulo sottile,mappatura della distribuzione della temperatura con precisione e produzione di dati di misurazione della temperatura stabiliLa dimensione dei pixel di 8 μm riduce le dimensioni e il peso complessivi.I casi d'uso comuni riguardano le apparecchiature di diagnostica medica, stazioni di controllo sanitario in luoghi pubblici e controllo della temperatura corporea del bestiame.
Caratteristiche principali
  • Misurazione della temperatura ad alta precisione e rappresentazione termica
    • Specificamente progettato per il rilevamento della temperatura umana senza contatto, con una precisione fino a ± 0,5 °C
    • Lenti ottiche di qualità medica abbinate ad algoritmi medici specializzati per immagini termiche nitide
  • Core termico incorporato di piccole dimensioni e leggero peso
    • Il sensore ad infrarossi da 8 μm di ApexCore consente una progettazione meccanica miniaturizzata
    • Dimensione 21×21×31.5mm, peso 25±2g, facile da inserire all'interno di mini dispositivi medici
  • Integrazione e SDK multipiattaforma user-friendly
    • Interfacce Type-C e USB 2.0 pronte all'uso per accelerare l'implementazione del sistema
    • Supporto completo di SDK: Windows, Android, Linux, riducendo la difficoltà di sviluppo ingegneristico
Specificativi del prodotto
Modello iHA608W
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione dei pixel 8 μm
Risposta spettrale 8 μm ~ 14 μm
NETD tipica ≤ 30mK
Trattamento delle immagini
Tasso di fotogramma digitale 25 Hz
Tempo di avvio ≤ 6 s
Video digitale RAW/YUV/TMP
Algoritmo immagine NUC/3DNR/DNS/DRC/EE
Visualizzazione dell'immagine Colori medici/pseudo
Software per PC
Software per computer Modulo di controllo e video display
Misurazione della temperatura
Temperatura di funzionamento 10°C~+50°C
Intervallo di misurazione della temperatura 32°C~+42°C
Accuratezza della misurazione della temperatura ≤ ± 0,5°C (dopo 2 minuti di riscaldamento, ambiente 23±3°C, obiettivo 32-42°C)
Distanza di misura 0.5m-5m; supporta la misurazione della temperatura a più distanze tramite SDK
SDK Supporto SDK Windows/Android/Linux, realizzazione di analisi del flusso video, controllo modulo, misurazione della temperatura dell'array completa, immagini di temperatura, impostazione della finestra di temperatura, integrazione multipla
Altri dispositivi
Interfaccia esterna standard USB ((TIPO-C)
Interfaccia di comunicazione USB
Interfaccia video digitale USB2.0
Tensione di alimentazione 5V±0.5
Consumo tipico di energia 0.6W
Lenti ottiche
Lunghezza di messa a fuoco 4 mm
Tipo di lente Fuso fisso atermico
F/# 1
FOV ((H×V) 69.2°×55.4°
Meccanica
Dimensioni (comprese le lenti) 21 mm × 21 mm × 31,5 mm (compresa l'obiettivo da 4 mm)
Peso (compresa la lente) 25 g±2 (compresa la lente da 4 mm)
Adattabilità all'ambiente
Temperatura di funzionamento -10°C~+50°C
Temperatura di conservazione -45°C~+85°C
Umidità 5% ~ 95%, non condensante
Vibrazione 5.35 grammi, Vibrazione casuale, 3-asse
Impatto Mezza onda seno, 40 g/11 ms, direzione di impatto, 3 assi, 6 direzioni
DSE Scarica di contatto di 6 kV; scarica d'aria di 8 kV
Certificazione
Certificazione ambientale RoHS2.0/REACH
Applicazioni industriali
Il modulo termico iHA608W dovrebbe essere ampiamente utilizzato nei settori dello screening delle malattie, della fisioterapia della medicina tradizionale cinese, del controllo della salute, della riabilitazione, ecc.al presente e al futuro.
I nostri vantaggi
  • Portfolio di prodotti diversificato
  • Profonda competenza tecnica
  • Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità
  • Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi
  • Servizi di supporto tecnico professionale e di sviluppo congiunto
Domande frequenti
1Qual è la differenza tra i rilevatori infrarossi non raffreddati e raffreddati?
Attualmente sono disponibili sul mercato due tipi di sensori di imaging termico a infrarossi, raffreddati e non raffreddati.

Il rilevatore IR non raffreddato funziona a temperatura ambiente.I rilevatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/manuali/mobili.

I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, che deve essere supportata da un criofreddore.più costosi e meno affidabili dei sensori non raffreddatiTuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con l'ottica a lunga lunghezza focale per raggiungere una missione a lungo raggio.
2. Su Wafer Level Packaging Infrared Detector
L'imballaggio a livello di wafer, noto anche come imballaggio a livello di wafer, è diventato una parte importante della tecnologia avanzata di imballaggio nell'industria dei semiconduttori.WLP (Wafer Level Packaging) è il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo rivelatore a infrarossi. esegue la maggior parte o tutte le procedure di imballaggio e prova direttamente sul wafer del rivelatore IR prima di tagliare.

Si tratta di un pacchetto di dimensioni di chip migliorato che soddisfa le esigenze di piccole dimensioni, leggero, portatile, portatile, a basso prezzo e alta efficienza di produzione.
