Modulo della videocamera di sicurezza di registrazione di immagini termiche di LWIR 400x300 non raffreddato
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | PLUG417 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Tipo | Modulo fotocamera non raffreddato | Risoluzione | 400x300 / 17μm |
|---|---|---|---|
| Frequenza fotogrammi | 9Hz/25Hz/30Hz/50Hz/60Hz | NET | <30mK |
| Consumo di energia tipico | ＜1,1 W | Peso | ≤77g |
| Evidenziare | Videocamera di sicurezza di registrazione di immagini termiche di LWIR,Videocamera di sicurezza non raffreddata di registrazione di immagini termiche,videocamera di sicurezza termica 400x300 |
||
Descrizione di prodotto

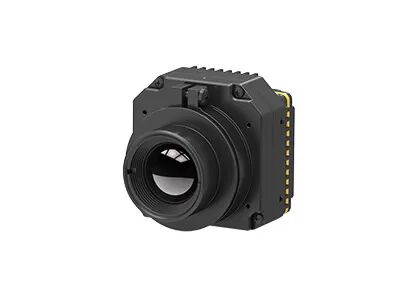

PLUG417 Modulo a infrarossi
Modulo della telecamera di sicurezza per immagini termiche LWIR 400x300
Descrizione del prodotto
PLUG417 è un tipo di modulo termico che viene utilizzato appositamente per una rapida integrazione nella telecamera di sicurezza termica.serie completa di componenti ottici, circuito di elaborazione del segnale e algoritmo unico di elaborazione delle immagini, il modulo di fotocamera a infrarossi PLUG417 garantisce un'immagine chiara, una qualità fluida, prestazioni superiori e lenti multiple disponibili.
Il modulo di telecamera termica IR PLUG417 fornisce una varietà di interfacce comuni al settore per la facile inserzione e integrazione nelle telecamere di sorveglianza a infrarossi OME.Abbiamo alcune soluzioni di imaging termico di successo da applicare in molte applicazioni.
SensoreI rilevatori infrarossi micro raffreddati e non raffreddati e i moduli di imaging termico possono essere ampiamente utilizzati e integrati nei sistemi di monitoraggio della sicurezza.come il monitoraggio del traffico stradale nelle città intelligenti per migliorare l'efficienza e la sicurezza delle reti di trasporto, monitoraggio delle infrastrutture, sicurezza antincendio nelle zone industriali, rilevamento precoce degli incendi in aree aperte o anche su lunghe distanze, protezione dei porti,sicurezza delle frontiere per prevenire il passaggio illegale delle frontiere, sorveglianza del perimetro, crociera marittima, carichi utili UAV, sistema elettro ottico ecc.
Caratteristiche principali
- NETD < 30mk, sensibilità elevata
- Prestazioni stabili
- Facile integrazione e plug-in
- Qualità dell'immagine e dettagli chiari
- Forte adattabilità ambientale
Specificativi del prodotto
| Modello | L'applicazione del presente regolamento è obbligatoria. |
| Performance del rilevatore IR | |
| Risoluzione | 400x300 |
| Pitch dei pixel | 17 μm |
| Intervallo spettrale | 8 ~ 14 μm |
| NETD | < 30mk |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Tempo di avvio | < 10 s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV/BT656/LVDS |
| Componente di estensione | USB/Camerlink |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | 1~8X Zoom continuo, dimensione del passo 1/8 |
| Visualizzazione dell'immagine | Nero caldo/bianco caldo/pseudo colore |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | Interfaccia 50pin_HRS |
| Modalità di comunicazione | RS232-TTL, 115200bps |
| Tensione di alimentazione | 4.5~6V |
| Consumo tipico di energia | < 1,1 W |
| Caratteristiche fisiche | |
| Dimensione (mm) | 44.5mmx44.5mmx36.6mm |
| Peso | ≤ 77 g |
| Adattamento all'ambiente | |
| Temperatura di funzionamento | -40°C ~ +70°C |
| Temperatura di conservazione | -45°C ~ +85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale 5,35 grammi, 3 assi |
| Shock | Ondata di mezzo seno, 40g/11ms, 3 assi 6 direzione |
| Ottica | |
| Lenti opzionali | Fuso di fuoco fisso Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lenti motorizzate: 75mm/100mm/150mm Zoom ottico continuo: 30-150 mm |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico PLUG417 è adatto per il sistema di monitoraggio a lungo raggio e ambienti complessi, come aree scarsamente popolate, monitoraggio 24 ore su 24, 7 giorni su 7 di tutto il tempo, luoghi con condizioni meteorologiche difficili.
Servizio standardizzato
Documentazione completa: manuali del prodotto, guide di installazione e riferimenti di selezione.
Assistenza per lo sviluppo e i test: test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
Advanced Developer Toolkit: SDK, API, algoritmi e strumenti di debug per integrazione profonda.
Supporto tecnico a distanza: supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva di problemi critici.
Garanzia: parti originali e rigoroso rispetto dei processi per ripristinare prestazioni ottimali.
Domande frequenti
1Che cos'e' un rivelatore infrarosso/sensore di immagini termiche?
Le onde infrarosse non possono essere viste con l'occhio umano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2- Cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. È il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo sensore a infrarossi.Insieme al pacchetto metallico, confezione in ceramica, sono i 3 principali formati di confezione dei rilevatori infrarossi non raffreddati.
3Qual e' il vantaggio della WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e di basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo.con capacità di fabbricazione in volume, offre ora una varietà di soluzioni per moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
