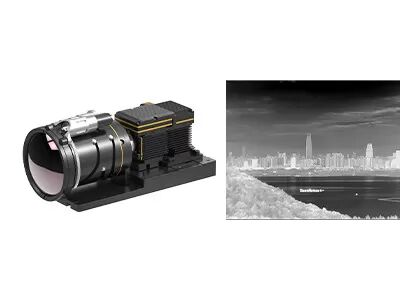

Modulo Termico Raffreddato MWIR 640x512/15μm per Sistema a Infrarossi Elettro Ottico
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN615B |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512 / 15μm | NET | ≤20mk |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μm MW | Frequenza fotogrammi | 50Hz/100Hz |
| Misurare | 125x92x67 mm | Peso | ≤650 g |
| Evidenziare | Modulo termico 15uM,modulo termico di 640x512 MWIR,elettro modulo termico ottico del sistema infrarosso di MWIR |
||
Descrizione di prodotto
Modulo termico raffreddato 640x512 / 15μM MWIR per sistema elettro-ottico a infrarossi
Descrizione del prodotto
GAVIN615B è un modulo di imaging termico a ondata media raffreddato sviluppato da SensorMicro.L'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.
Configurato con un criocoller RS046, il GAVIN615B è di dimensioni molto compatte, misura 125x92x67 mm e pesa meno di 650 g di peso.Con interfaccia di collegamento a telecamera standard industriale, la telecamera a infrarossi o l'integratore di sistema possono progettare o integrare facilmente la propria telecamera completa basandosi sul modulo di imaging termico GAVIN615B.
Caratteristiche principali
- Alta sensibilità, NETD≤20mK
- Detezione a lungo raggio.
- Framerate regolabile
- Facile integrazione nel sistema
Specificativi del prodotto
| Modello | GAVIN615B |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS046 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (20°C) | ≤ 7 minuti |
| NETD (20°C) | ≤ 20mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin |
| Video analogo | PAL |
| Video digitale | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Sincronizzazione esterna | Sincronizzazione esterna del fotogramma: livello RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 20 ~ 28VDC |
| Consumo di energia stabile | 12W |
| Dimensione (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom continuo 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35 ~ 690 mm/F4 |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico GAVIN615B è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
Soluzioni di imaging termico raffreddate e non raffreddate
Su di noi
La nostra visione: spingere i confini della percezione e trasformare il modo in cui le persone si connettono con il mondo che le circonda.
La nostra missione: sfruttare la potenza della tecnologia di rilevamento a infrarossi per trasformare le industrie in tutto il mondo, consentendo decisioni più intelligenti, ambienti più sicuri e un futuro più connesso.
Il nostro valore: creare tecnologie infrarosse avanzate che rendano il mondo un posto migliore.
Domande frequenti
1- A cosa serve un criocolore?
I criocolori sono macchine che mantengono i sensori estremamente freddi in modo che le immagini termiche possano essere prese in missioni a lungo termine.i sensori che catturano le immagini richiedono temperature estremamente basse.
2. Quali sono i principali fattori per misurare la qualità di Cryocooler?
La lunga durata della batteria e il funzionamento affidabile sono i principali fattori per misurare la qualità di un criocooler.Il suo MTTF (Mean Time to Failures) ha raggiunto i 10, 000 ore, che soddisfa i requisiti di funzionamento 24*7 di avvio.
3Che cos'è la MTTF?
MTTF (Mean Time to Failure) misura l'affidabilità di una parte. Vi mostra quanto dura in media una parte prima che si rompa e dovete sostituirla.ti dice della qualità delle parti che stai acquistandoPiù durano, più valore ne otterrete.
4Che cos'e' un rilevatore MCT/HgCdTe?
MCT, chiamato anche HgCdTe, si riferisce al mercurio-cadmio-telluride che è un composto chimico di tellururo di cadmio (CdTe) e tellururo di mercurio (HgTe) e un materiale comune nei fotodetettori.Il rivelatore MCT/HgCdTe è un rivelatore fotoconduttore che opera in un ambiente criogenico e può rilevare le radiazioni infrarosseÈ più sensibile dei sensori termici.
