Modulo Termico Raffreddato MCT MWIR a Integrazione Rapida 640x512/15µm
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN615B |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512 / 15μm | NET | ≤20mk |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μm MW | Frequenza fotogrammi | 50Hz/100Hz |
| Misurare | 125x92x67 mm | Peso | ≤650 g |
| Evidenziare | Il modulo termico veloce di integrazione MWIR,MCT ha raffreddato il modulo termico,15uM MWIR ha raffreddato i moduli della macchina fotografica |
||
Descrizione di prodotto

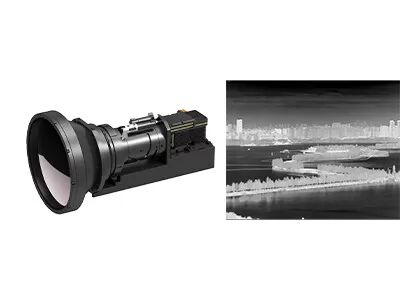

Integrazione rapida del modulo termico raffreddato MWIR MCT 640x512 / 15μM nei droni
Descrizione del prodotto
GAVIN615B è un modulo di imaging termico a ondata media raffreddato sviluppato da SensorMicro.L'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.
Configurato con un criocoller RS046, il GAVIN615B è di dimensioni molto compatte, misura 125x92x67 mm e pesa meno di 650 g di peso.Con interfaccia di collegamento a telecamera standard industriale, la telecamera a infrarossi o l'integratore di sistema possono progettare o integrare facilmente la propria telecamera completa basandosi sul modulo di imaging termico GAVIN615B.
Fornisce vari obiettivi con zoom continuo tra cui scegliere: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, adatti alle applicazioni di monitoraggio a lungo raggio.
Caratteristiche principali
- Alta sensibilità, NETD≤20mK
- Detezione a lungo raggio.
- Framerate regolabile
- Facile integrazione nel sistema
Specificativi del prodotto
| Modello | GAVIN615B |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS046 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (20°C) | ≤ 7 minuti |
| NETD (20°C) | ≤ 20mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin |
| Video analogo | PAL |
| Video digitale | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Sincronizzazione esterna | Sincronizzazione esterna del fotogramma: livello RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 20 ~ 28VDC |
| Consumo di energia stabile | 12W |
| Dimensione (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom continuo 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35 ~ 690 mm/F4 |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico GAVIN615B è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
Su di noi
SensorMicro è il produttore e fornitore di servizi di rilevatori a infrarossi leader a livello mondiale.È disposta a fornire ai clienti di tutto il mondo rilevatori di imaging termico non raffreddati e raffreddati ad alte prestazioni e a condividere la sua esperienza di applicazione professionale.
SensorMicro offre sensori infrarossi avanzati, nuclei di telecamera e moduli con formati e bande d'onda versatili.I nostri prodotti si integrano perfettamente in diversi sistemi, consentendo applicazioni di imaging e sensing di nuova generazione in tutti i settori..
SensoriI micro-dettori sono stati ampiamente utilizzati in termografia, sicurezza e sorveglianza, visione personale, prodotti a infrarossi automobilistici e di consumo.La capacità di produzione in volume di SensorMicro consente di soddisfare la crescente domanda di tutti i mercati esistenti ed emergenti.
Domande frequenti
1- A cosa serve un criocolore?
I criocolori sono macchine che mantengono i sensori estremamente freddi in modo che le immagini termiche possano essere prese in missioni a lungo termine.i sensori che catturano le immagini richiedono temperature estremamente basse.
2. Quali sono i principali fattori per misurare la qualità di Cryocooler?
La lunga durata della batteria e il funzionamento affidabile sono i principali fattori per misurare la qualità di un criocooler.Il suo MTTF (Mean Time to Failures) ha raggiunto i 10, 000 ore, che soddisfa i requisiti di funzionamento 24*7 di avvio.
3Cos'è la sensibilità termica?
La sensibilità termica, denominata anche NETD (Noise Equivalent Temperature Difference), è un parametro chiave per la valutazione delle telecamere termoimaging a onde medie (MWIR) e a onde lunghe (LWIR).È direttamente correlato alla lucidità misurata dal termomodelloÈ un valore numerico che rappresenta il rapporto segnale-rumore della differenza di temperatura e viene misurato in milliKelvin (mK).maggiore è la sensibilità e più chiara è l'immagine.
