Modulo rivelatore IR raffreddato con rilevamento a lungo raggio Core 1280x1024 12μM
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xAlta definizione | 1280x1024 | Passo del pixel | 12μm |
---|---|---|---|
Frame per secondo | 50Hz/100Hz | NETD | ≤20mK |
Dimensione | 165x86x107mm | Ampiezza dello spettro | 3.7~4.8μm MW |
Evidenziare | Nucleo del modulo rivelatore IR raffreddato,Nucleo del modulo rivelatore IR 1280x1024,12uM Moduli telecamera raffreddati |

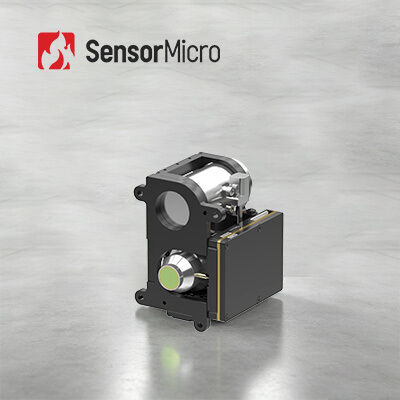

Modulo rivelatore IR raffreddato con rilevamento a lungo raggio Core 1280x1024 12μM
Il modulo termocamera ad alta risoluzione GAVIN1212 integra un rivelatore MWIR raffreddato ad ampio array 1280x1024/12μm.Vari algoritmi di elaborazione delle immagini sono incorporati nell'elettronica GAVIN1212 per produrre immagini a infrarossi nitide nell'oscurità totale o in condizioni meteorologiche avverse.Può rilevare e riconoscere rischi e minacce a lunga distanza mentre presenta più dettagli del bersaglio a breve distanza.
Con una risoluzione di 1280x1024 a matrice ampia, può realizzare un campo visivo più ampio e fornire più dettagli dell'immagine.La dimensione ridotta dei pixel di 12µm offre una migliore risoluzione spaziale e abbina una messa a fuoco dell'obiettivo più breve per ottenere la stessa missione di portata.È la scelta ideale per l'integratore di sistemi EO-IR per progettare il proprio carico utile per applicazioni aeree o navali.
Immagini Mega Pixel
• Alta definizione 1280×1024 per un campo visivo più ampio e una distanza maggiore
• Dimensione pixel 12μm per una migliore risoluzione spaziale
Qualità chiara e nitida
• Buona uniformità, pixel rate effettiva>99,5%
• Alta sensibilità, NETD≤20mK
Integrazione veloce
• Supporta l'interfaccia Cameralink, uscita dati immagine RAW/YUV
• Varie configurazioni ottiche con zoom continuo sono opzionali
Modello | GAVIN1212 |
Prestazioni del rivelatore IR | |
Risoluzione | 1280x1024 |
Passo pixel | 12μm |
Criorefrigeratore | RS058F |
Gamma spettrale | 3,7μm~4,8μm MW |
Tempo di raffreddamento (20°C) | ≤8min |
RETE (20°C) | ≤20 mK |
Elaborazione delle immagini | |
Frequenza dei fotogrammi | 50Hz/100Hz |
Modalità di attenuazione | Lineare/Istogramma/Misto |
Zoom digitale | ×1/×2/×4 |
Direzione dell'immagine | Capovolgi orizzontalmente/verticalmente/diagonalmente |
Algoritmo di immagine | NUC/AGC/IDE |
Specifiche elettriche | |
Interfaccia esterna standard | J30JZ 25 pin;Interfaccia di uscita speciale HDMI |
Video analogico | / |
Video digitale | Uscita HDMI: YUV Uscita Cameralink: RAW/YUV a 16 bit |
Sincronizzazione esterna |
Sincronizzazione esterna frame: RS422
|
Comunicazione | RS422, 115200 bps |
Alimentazione elettrica | 24V±1V |
Consumo di energia stabile | 16W |
Dimensione (mm) | 165x86x107 |
Il peso | ≤ 1600 g |
Temperatura di funzionamento | -40°C ~ +60°C |
Grandezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: onda semisinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Lente ottica | |
Lente opzionale | Zoom continuo: 37,5~750 mm/F4 Zoom fisso: 19 mm/F2;40 mm/F2;240 mm/F2 |
Il modulo termocamera a infrarossi GAVIN1212 è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
1. A cosa serve un criorefrigeratore?
I criocooler sono macchine che mantengono i sensori estremamente freddi in modo che le immagini termiche possano essere acquisite in missioni a lungo termine.In molte applicazioni di fascia alta, i sensori che catturano le immagini richiedono temperature estremamente basse.
2. Quali sono i principali fattori per misurare la qualità di Cryocooler?
La lunga durata della batteria e il funzionamento affidabile sono i fattori principali per misurare la qualità di un criorefrigeratore.Il criorefrigeratore GSTiR ha un'ampia gamma di temperature di esercizio e un'eccellente affidabilità.Il suo MTTF (Mean Time to Failures) ha raggiunto le 10.000 ore, il che soddisfa i requisiti operativi di avvio 24*7.
3. Che cos'è MTTF?
MTTF (Mean Time to Failure) misura l'affidabilità di una parte.Ti mostra quanto dura in media una parte prima che si rompa e devi sostituirla.A livello di base, ti parla della qualità delle parti che stai acquistando.Più durano, maggiore è il valore che ottieni da loro.
