sensore di imaging termico raffreddato 30μM MWIR 320x256 per il rilevamento di perdite di gas
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xFunzione | Rilevazione di fuga di gas | Dispositivo di raffreddamento di Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Risoluzione del rivelatore | 320x256 | Dimensione del pixel | 30μm |
NETD | ≤15mK | Ampiezza dello spettro | 3.2±0.1~3.5±0.1μm |
Evidenziare | Sensore di immagini termiche raffreddato da 30 uM,sensore di immagini termiche MWIR 320x256 |
sensore di imaging termico raffreddato 320x256 30μM MWIR per la visualizzazione delle perdite di gas

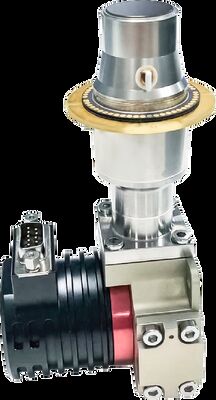

Il rivelatore a infrarossi raffreddato C330M-G è stato sviluppato appositamente per il rilevamento di perdite di gas VOC con la funzione di convertire la radiazione infrarossa del bersaglio con lunghezza d'onda di 3,2 ~ 3,5 μm in segnale elettrico.La sua interfaccia meccanica esterna, l'interfaccia ottica e l'interfaccia elettronica sono comunemente utilizzate e possono essere ampliate.C330M-G può essere ampiamente utilizzato nel monitoraggio dell'ambiente atmosferico e nel rilevamento di perdite di gas, scarico di inquinanti, rilevamento di gas chimici negli impianti petrolchimici e nelle raffinerie.
Imaging di gas ottici
• Rilevamento senza contatto a lungo raggio
• Rilevamento fughe di gas ad alta efficienza, sicurezza e ampia gamma
Alta sensibilità
• Rivelatore a infrarossi raffreddati ad alta sensibilità, abbastanza efficiente nell'applicazione di basse concentrazioni di gas e flusso di gas lento
• Un efficace rilevamento delle perdite include alcani, alcheni, alcoli, benzeni, chetoni e altri gas
Progettato per i requisiti degli utenti
• Supporta l'alimentazione a 12V per la certificazione antideflagrante
• Vari criorefrigeratori disponibili per leggerezza, bassa potenza, lunga durata e alta affidabilità
• Intervallo spettrale personalizzabile: 3μm~5μm MWIR (per più tipi di rilevamento di gas: CO, CO2 ecc.)
Modello | C330M-G | ||
Materiale sensibile | HgCdTe/MCT | ||
Risoluzione | 320×256 | ||
Dimensione pixel | 30 micron | ||
Gamma spettrale | 3,2μm±0,1μm~3,5μm±0,1μm (intervallo personalizzabile: 3μm~5μm) | ||
Modalità di lavoro | Istantanea;Modalità di integrazione ITR;Modalità Windows;Anti-fioritura | ||
Capacità di carica | 36Me-/12Me- | ||
Gamma dinamica | ≥80dB | ||
Numero di output | 1 o 4;Fino a 6,6 MHz/per uscita | ||
Tipico NETD | 10 mK (F1.5) | ||
Tasso di pixel effettivo | ≥99,5% | ||
Risposta Non uniformità | ≤8% | ||
Criorefrigeratore | RS058 | RS058I | LS734 |
Tipo di dispositivo di raffreddamento | Raffreddatore Stirling rotativo integrale | Raffreddatore Stirling rotativo integrale | Raffreddatore Stirling rotativo lineare |
Consumo di energia stabile | ≤7W | ≤7W | ≤10 W |
MassimoConsumo di energia | ≤15W | ≤15W | ≤45W |
Alimentazione elettrica | 24 V CC | 12 V CC | 24 V CC |
Tempo di raffreddamento | ≤6min30s | ≤7min | ≤5min |
Dimensioni (mm) | 142x58,5x71 | 142×58,5×71 | Compressore Φ46×122 Dewar Φ40×114 |
Il peso | ≤600 g | ≤600 g | ≤1,2 kg |
Temperatura di lavoro | -45°C ~ +71°C |
Il rilevatore di immagini termiche MWIR raffreddato con rilevamento di perdite di gas C330M-G viene utilizzato per i clienti che hanno una forte capacità di sviluppo.Integrando questo sensore termico raffreddato, i COV (composti organici volatili) invisibili possono essere rilevati e visualizzati in modo da evitare ulteriori danni.Questi gas includono come: metano, etano, propano, butano, pentano, esano, eptano, ottano, etilene, propilene, isoprene, metanolo, etanolo, butanone, benzene, toluene, xilene, etilbenzene ecc.
1. Che cos'è la termografia a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (- 273 ℃) possono irradiare raggi infrarossi.Utilizzando il rilevatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione infrarossa tra il bersaglio stesso e lo sfondo, è possibile ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.
2. Come funzionano i rilevatori a infrarossi?
La radiazione infrarossa emessa dal bersaglio entra nel campo di rilevamento del rivelatore termico, quindi il rivelatore infrarosso converte il segnale di radiazione di diversa intensità nel segnale elettrico corrispondente e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine infrarossa che può essere osservata dal occhi nudi.
3. Quali sono i vantaggi dei rivelatori a infrarossi raffreddati?
Il rivelatore del piano focale a infrarossi raffreddato funziona a una bassa temperatura fornita da un rivelatore dewar cooler (ddc).Ha un'elevata sensibilità e può distinguere una differenza di temperatura più sottile rispetto al rilevatore a infrarossi non raffreddato.Può rilevare, identificare e riconoscere oggetti a una distanza molto lunga che dista più di dieci chilometri.La struttura del rivelatore raffreddato è molto complessa, il che si traduce in un costo relativamente elevato rispetto al rivelatore non raffreddato.
