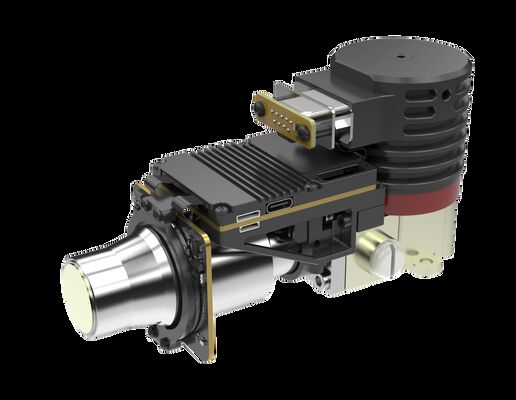

Nucleo di telecamera a infrarossi MWIR per imaging ottico di gas raffreddato con 320x256/30μm per misurazioni attraverso le fiamme

  • Cooled Optical Gas Imaging MWIR Infrared Camera Core with 320x256/30μm for Measurement through Flames
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca SensorMicro
Certificazione RoHS; Reach
Numero di modello LFM330Z5
Quantità di ordine minimo 1 pezzo
Prezzo negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Funzione Misura attraverso le Fiamme Lunghezza focale 23 mm/55 mm
Risoluzione del rilevatore 320x256 Dimensione pixel 30μm
NET 20 mK (F3) Intervallo spettrale 3,8±0,1~4,1±0,1μm
Evidenziare

Fotocamera MWIR per imaging di gas ottico

,

fotocamera MWIR per imaging di gas raffreddato
Lasciate un messaggio
Descrizione di prodotto
Core della telecamera a infrarossi MWIR a imaging ottico del gas raffreddato 320x256 30μm
Core della telecamera a imaging termico ad alte prestazioni progettato per la misurazione attraverso le fiamme in ambienti industriali
Panoramica del prodotto
Nei siti industriali come la metallurgia e la petrolchimica, le apparecchiature, tra cui forni, pareti di forni e forni di riscaldamento, operano in ambienti di combustione ad alta temperatura con forti interferenze di fiamma. I metodi di rilevamento tradizionali faticano a ottenere un'osservazione efficace delle strutture interne o degli stati superficiali in queste condizioni.
Il core della telecamera termica a infrarossi LFM330Z5 è progettato specificamente per applicazioni di osservazione ad alta temperatura in ambienti con fiamme. Con eccezionali capacità di penetrazione della fiamma, riproduce e monitora accuratamente le superfici target ad alta temperatura, migliorando significativamente l'efficienza di ispezione riducendo al contempo efficacemente i rischi operativi.
Caratteristiche principali
  • Imaging del gas chiaro con configurazione ottica ad alta sensibilità
  • Elevata affidabilità per applicazioni industriali esigenti
  • Facile integrazione che supporta varie interfacce e uscita immagine RAW/YUV
  • Ampi scenari applicativi adatti a piattaforme portatili, mobili o fisse
Specifiche del prodotto
Modello del modulo LFM330Z5
Risoluzione 320*256
Dimensione pixel 30μm
Risposta spettrale 3.8±0.1μm～4.1±0.1μm
NETD tipico 20mK (F3)
Frequenza fotogrammi 30Hz/60Hz
Video digitale Standard: DVP/LVDS/USB2.0
Opzionale: Cameralink/USB3.0/GigE/SDI/MIPI/Fibra monomodale/Fibra multimodale
Comunicazione Standard: USB2.0/LV-TTL
Opzionale: RS422/CAN/USB3.0/GigE
Tempo di raffreddamento (23℃) ≤8min@12V
Consumo energetico stabile (23℃) ≤10W
Dimensioni (mm) 142*58.5*80
Peso (g) ≤680
Temperatura di esercizio -40℃～+71℃
Lunghezza focale 23mm/55mm
Applicazioni industriali
Il core della telecamera a imaging termico raffreddato LFM330Z5 viene utilizzato per la misurazione attraverso le fiamme in vari processi industriali:
  • Operazioni metallurgiche tra cui siderurgia, fusione dell'alluminio e raffinazione del rame che coinvolgono forni ad alta temperatura, convertitori e siviera con fiamme intense e fumo
  • Impianti petrolchimici che operano riscaldatori a fuoco su larga scala, riformatori, cracker e inceneritori con fiamme libere e fumo denso
  • Centrali elettriche a carbone, a gas e a biomassa che si basano su caldaie con intensa combustione a fiamma
Tecnologia principale
Forti capacità di ricerca e sviluppo: SensorMicro è una delle prime aziende cinesi a ricercare i rilevatori a infrarossi raffreddati a superlattice di tipo II (T2SL) a base di antimoniuro, aprendo la strada alla produzione di massa nazionale e alle applicazioni ingegneristiche con capacità comprovate in MWIR, LWIR, array di grandi dimensioni e rilevatori ad alta temperatura di esercizio.
Risultati tecnologici leader: SensorMicro guida il trend di sviluppo della tecnologia SWaP³, eccellendo in array di grandi dimensioni, tecnologia a pixel piccoli, funzionamento ad alta temperatura, miniaturizzazione, alte prestazioni e basso consumo energetico.
Catena di approvvigionamento completa: La tecnologia integrata dalla progettazione dei chip e dalla produzione di refrigeratori ai processi di confezionamento sottovuoto garantisce una catena di approvvigionamento stabile, una qualità affidabile e significativi vantaggi in termini di costi.
Domande frequenti
Quali sono i principi della tecnologia di imaging ottico del gas?
Con il rapido sviluppo industriale, gas tossici e nocivi possono fuoriuscire durante la produzione, il trasporto e l'uso, causando incendi, esplosioni e inquinamento ambientale, minacciando al contempo la sicurezza personale e delle proprietà.
La tecnologia di imaging ottico del gas (OGI) sfrutta le caratteristiche di assorbimento dei gas verso la radiazione infrarossa in specifiche bande di lunghezza d'onda. Rilevando le differenze di radiazione infrarossa tra i gas e l'ambiente di sfondo, consente l'imaging visivo dei gas fuoriusciti. Questa tecnologia consente un rilevamento rapido delle perdite senza interruzione del lavoro, l'individuazione accurata della fonte della perdita e l'identificazione tempestiva dei pericoli per prevenire incidenti.
