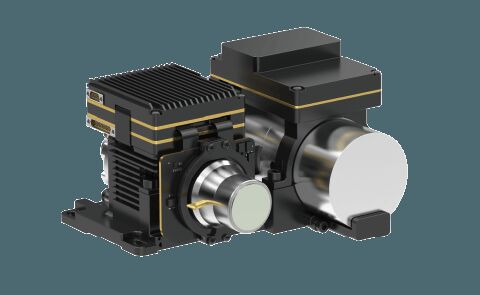

320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection

  • 320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection
Luogo di origine Wuhan, provincia di Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAS330
Quantità di ordine minimo 1 pezzo
Prezzo negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 320x256/30μm Gamma spettrale 3,2±0,1~3,5±0,1μm
NET ≤15mK Frequenza fotogrammi 30Hz
Dimensioni del prodotto 155x67x80 mm Peso del prodotto ≤900g
Evidenziare

Modulo di telecamera a infrarossi raffreddato da 30 μm

,

320x256 Modulo di telecamera a infrarossi raffreddato
Lasciate un messaggio
Descrizione di prodotto
GAS330 per la rilevazione di perdite di gas


Modulo telecamera a infrarossi raffreddato GAS330 da 320x256 / 30μm per la rilevazione di perdite di gas senza contatto


Descrizione del prodotto


GAS330 è un modulo di imaging termico a infrarossi raffreddato appositamente progettato per la rilevazione di perdite di gas. Utilizza un rilevatore a infrarossi MWIR raffreddato da 320x256 / 30μm. Utilizza la tecnologia di filtraggio della lunghezza d'onda spettrale per visualizzare i COV (Composti Organici Volatili) invisibili che non possono essere visti ad occhio nudo.


La telecamera a infrarossi GAS330 per la rilevazione di perdite di gas è specifica per la rilevazione di minute emissioni fuggitive di gas industriali. La sua elevata sensibilità è adatta per la rilevazione in scenari con bassa concentrazione di gas e bassa velocità di flusso del gas. Gli ispettori possono individuare il gas che inquina l'ambiente o è dannoso per il personale e i beni, ed evitare tempestivamente la perdita di gas redditizi.


La sua misurazione in tempo reale senza contatto è utile anche per gli ispettori per rilevare le perdite di gas in aree pericolose o difficili da raggiungere, al fine di garantire la sicurezza del personale di ispezione. Ha un grande valore applicativo nella sicurezza della produzione, nella supervisione della protezione ambientale e nel risparmio sui costi.


Caratteristiche principali


- Risoluzione: 320x256

- Dimensione pixel: 30µm

- NETD≤15mK, alta sensibilità

- Risposta spettrale: 3,2µm±0,1µm~3,5µm±0,1µm

- Lunghezza d'onda personalizzabile in base alle diverse esigenze

- Integrazione facile con interfaccia DVP/CameraLink


Specifiche del prodotto


Modello GAS330
Prestazioni del rilevatore IR
Risoluzione 320x256
Dimensione pixel 30μm
Criocooler RS058
Gamma spettrale 3,2µm±0,1µm~3,5µm±0,1µm MW
Tempo di raffreddamento (20°C) ≤8min
NETD (20°C) ≤15mK
Elaborazione delle immagini
Frequenza fotogrammi 30Hz
Modalità di attenuazione Lineare/Istogramma/Mista
Zoom digitale ×1/×2/×4
Direzione dell'immagine Orizzontale/Verticale/Diagonale Flip
Algoritmo immagine NUC/AGC/IDE
Specifiche elettriche
Interfaccia esterna standard J30JZ 25pin
Video analogico PAL
Video digitale 16bit RAW/YUV: uscita 16bit DVP/Cameralink
Sincronizzazione esterna Sincronizzazione esterna fotogrammi: livello RS422
Comunicazione RS422, 115200bps
Alimentazione 20~28VDC
Consumo energetico stabile 12W
Dimensioni (mm) 155×67×80
Peso ≤900g
Temperatura di esercizio -40°C ~ +60°C
Magnitudo della vibrazione Vibrazione: trasporto ad alta velocità montato su veicolo GJB
Shock: onda semisinusoidale, 40g 11 ms, 3 assi 6 direzioni 3 volte ciascuno
Obiettivo ottico
Obiettivo opzionale Zoom fisso: 23mm/F1.5; 55mm/F1.5


Applicazioni industriali


La telecamera a infrarossi per la rilevazione di perdite di gas GAS330 viene utilizzata per visualizzare i COV (composti organici volatili) invisibili e rilevare perdite di gas come: metano, etano, propano, butano, pentano, esano, eptano, ottano, etilene, propilene, isoprene, metanolo, etanolo, butanone, benzene, toluene, xilene, etilbenzene, ecc.


La nostra linea di prodotti


320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection 0


Domande frequenti


1. Vantaggi dell'imaging ottico del gas

Risparmio di tempo ed efficienza: supporta il rilevamento su larga scala in tempo reale, la rapida individuazione delle perdite, senza necessità di interrompere la produzione.
Rilevamento a lungo raggio: lontano da aree pericolose e complesse, test non distruttivi senza contatto, senza fonte di radiazione aggiuntiva
Facile da analizzare: imaging intuitivo, archiviazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione della temperatura a distanza

2. Principio di funzionamento dell'imaging ottico del gas

L'imaging ottico del gas è un tipo di tecnologia a infrarossi che può vedere i gas industriali invisibili.

Dopo aver assorbito le radiazioni infrarosse a specifiche lunghezze d'onda, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.

Il rilevatore a infrarossi per la rilevazione di perdite di gas con filtro a banda stretta integrato riceve solo la banda infrarossa vicino al picco di assorbimento infrarosso del gas e può convertire il gas in immagini infrarosse visibili attraverso la differenza di radiazione tra il gas e lo sfondo.

3. Sensibilità termica


Un NETD più piccolo garantisce un rilevamento più sensibile. I rilevatori a infrarossi e i moduli di imaging termico offrono un algoritmo di miglioramento del gas per un rilevamento delle perdite più sottile.
