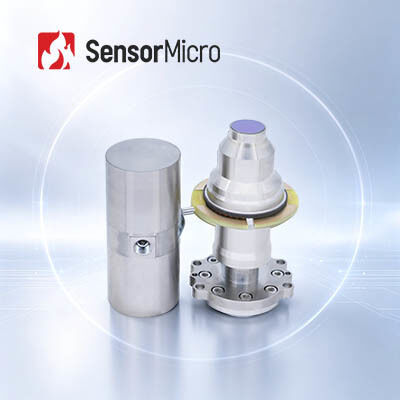

Rivelatore Infrarosso Raffreddato a Superreticolo di Tipo II a Onda Media Risoluzione 1024x768 per Rilevamento a Lunga Distanza
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C1010H |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1024x768/10μm | NET | 20 mK(F2); 25 mK(F4) |
|---|---|---|---|
| Gamma spettrale | 3,7±0,2μm~4,8±0,2μm | Massimo. Frequenza fotogrammi | 100Hz |
| Criorefrigeratore | LS711H | Peso | ≤235 g |
| Evidenziare | Rilevatori a infrarossi raffreddati Superlattice,rilevatori a infrarossi raffreddati 320x256,rilevatori a infrarossi 320x256 |
||
Descrizione di prodotto
Descrizione del prodotto
Il C1010H è un rivelatore a infrarossi raffreddato a caldo costruito su un cryocooler lineare avanzato.la temperatura di funzionamento del piano focale è aumentata a 150 K, offrendo prestazioni SWaP eccezionali (piccole dimensioni, peso leggero, basso consumo energetico).e immagini termiche ad alta definizioneUn FPA più grande e pixel più piccoli consentono un ampio campo visivo, un'alta risoluzione spaziale e un rilevamento a lungo raggio.e MTTF è fino a 251.000 ore.
Caratteristiche principali
FPA più grande, pixel più piccoli
- Risoluzione di 1024×768 megapixel per un ampio campo visivo
- 10 μm di piccole dimensioni di pixel per l'elevata risoluzione spaziale e il rilevamento a lungo raggio
Rifrescamento rapido, minore consumo energetico
- Tempo di raffreddamento inferiore a 3 minuti
- Consumo di energia stabile fino a 3 W
Alta affidabilità, funzionamento durevole
- Tempo medio di fallimento (MTTF) fino a 25.000 ore
Specificativi del prodotto
| Modello | C1010H |
| Materiale sensibile | T2SL |
| Risoluzione | 1024×768 |
| Dimensione dei pixel | 10 μm |
| Risposta spettrale | 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| NETD tipica | 20 mK (F2) 25 mK (F4) |
| Max. Framerate | 100 Hz |
| Tasso di visualizzazione effettivo | ≥ 99,5% |
| Non-uniformità di risposta | ≤ 8% |
| Temperatura di funzionamento | -45°C ~ +71°C |
| Cryocooler | LS711H |
| Tempo di raffreddamento (23°C) | ≤ 3 min |
| Consumo massimo di energia (71°C) | ≤ 12 W |
| Consumo di energia costante (23°C) | ≤ 3 W |
| Dimensione (mm) | Cryocooler: φ26×55.8 Dewar: 33 × 37.5 × 70 |
| Peso (g) | ≤ 235 |
Applicazioni industriali
Il rivelatore a infrarossi raffreddato a caldo MWIR C1010H è ampiamente utilizzato in molti settori come NDT, monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica e altro ancora.
I nostri vantaggi
Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Le risoluzioni multiple dell'array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni dell'obiettivo offrono una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità
Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
1Vantaggi dell' imaging ottico a gas
- Risparmio di tempo ed efficienza:Supporta il rilevamento su larga scala in tempo reale, la localizzazione rapida delle perdite e non è necessario interrompere la produzione.
- Rilevazione a lungo raggio:Opera lontano da aree pericolose e complesse, consentendo test senza contatto e non distruttivi senza una fonte di radiazione aggiuntiva.
- Facile da analizzare:Imaging intuitivo, memorizzazione istantanea e analisi conveniente.
- Ispezione multifunzione:È possibile rilevare una varietà di gas, con un'ottima funzione di misurazione remota della temperatura.
2Principio di funzionamento dell'imaging ottico a gas
L'imaging ottico dei gas è una sorta di tecnologia a infrarossi in grado di vedere i gas industriali invisibili.
Dopo aver assorbito radiazioni infrarosse a lunghezze d'onda specifiche, si verificherà una differenza di radiazione infrarossa tra il gas e lo sfondo.
Il rivelatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta integrato riceve solo la banda a infrarossi vicino al picco di assorbimento a infrarossi del gas,e può convertire il gas in immagini a infrarossi visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
